Механизм поворота — HITACHI ZX870LC-5B

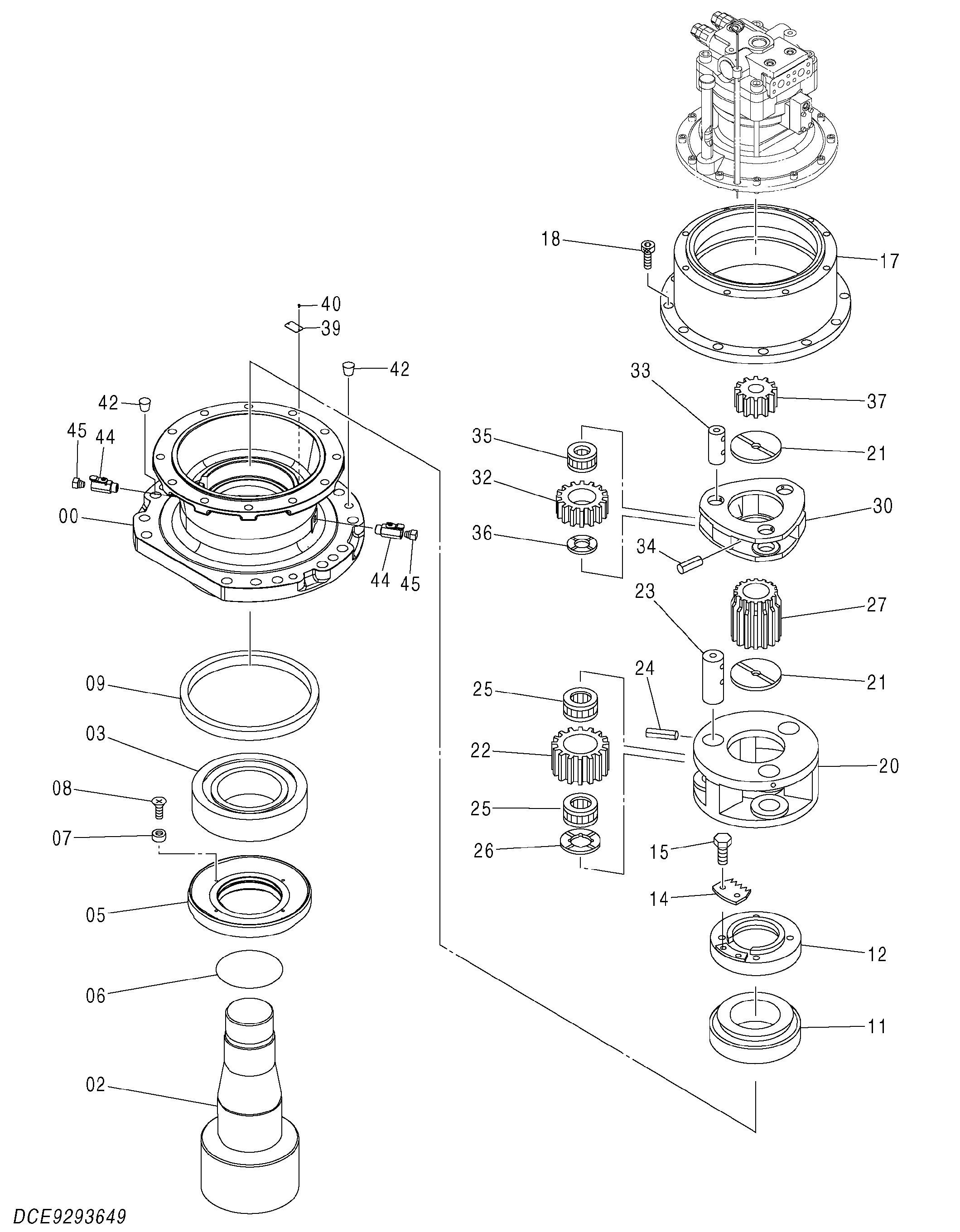

Заводская схема «Механизм поворота» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9293649 | Свинг-девике | 1 | |
| 00 | 1034400 | Корпус | 1 |
| 02 | 2054830 | Вал проп. | 1 |
| 03 | 4430716 | Роликовый подшипник | 1 |
| 05 | 3111316 | Втулка | 1 |
| 06 | 4412650 | Уплотнительное кольцо | 1 |
| 07 | 4422479 | Магнит | 4 |
| 08 | M470513 | Винт | 4 |
| 09 | 4723568 | Масляное уплотнение | 1 |
| 11 | 4402481 | Роликовый подшипник | 1 |
| 12 | 3101122 | Гайка | 1 |
| 14 | 4430563 | Стопорная пластина | 1 |
| 15 | J901016 | Болт | 2 |
| 17 | 1035296 | Коронная шестерня | 1 |
| 18 | M342050 | Болт с внутренним шестигранником | 12 |
| 20 | 2054831 | Водило | 1 |
| 21 | 4194454 | Упорная пластина | 2 |
| 22 | 3088069 | Планетарная шестерня | 3 |
| 23 | 4430714 | Палец | 3 |
| 24 | 4404947 | Пружинный штифт | 3 |
| 25 | 4445254 | Игольчатый подшипник | 6 |
| 26 | 4644567 | Упорная пластина | 3 |
| 27 | 3111317 | Солнечная шестерня | 1 |
| 30 | 1034401 | Водило | 1 |
| 32 | 3098513 | Планетарная шестерня | 3 |
| 33 | 4144558 | Палец | 3 |
| 34 | 4144525 | Пружинный штифт | 3 |
| 35 | 4685231 | Игольчатый подшипник | 3 |
| 36 | 4430667 | Упорная пластина | 3 |
| 37 | 3101105 | Солнечная шестерня | 1 |
| 40 | M492564 | Приводной винт | 2 |
| 42 | 456336 | Пробка | 2 |
| 44 | 4194712 | Кран | 2 |
| 45 | 94-2024 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
