Центральный валк (2) — HITACHI ZX870LC-5B

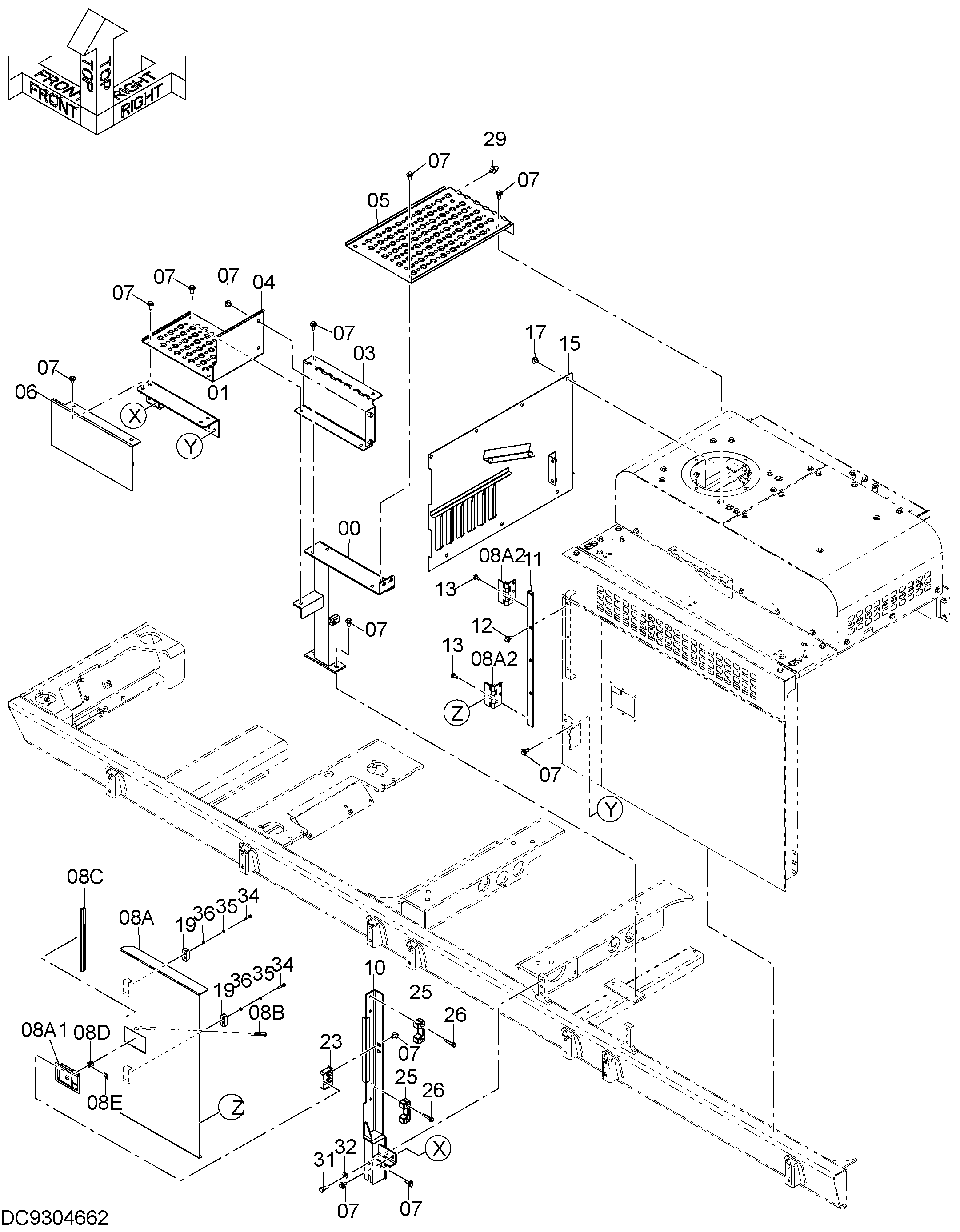

Заводская схема «Центральный валк (2)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001902 | Кронштейн | 1 |
| 01 | 8124234 | Кронштейн | 1 |
| 03 | 8101913 | Ступень | 1 |
| 04 | 2059101 | Ступень | 1 |
| 05 | 7058656 | Ступень | 1 |
| 06 | 8124235 | Крышка | 1 |
| 07 | J281235 | Болт с шайбой | 25 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 8124351 | Дверь | 1 |
| 08A | 7060124 | Дверь | 1 |
| 08A1 | 4409447 | Замок | 1 |
| 08A2 | 4639668 | Петля | 2 |
| 08B | 4364651 | Резиновая прокладка | 1 |
| 08C | 4640746 | Уплотнительная окантовка | 1 |
| 08D | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08E | 4461342 | Зажим | 1 |
| 10 | 7060115 | Опора | 1 |
| 11 | 8122673 | Опора | 1 |
| 12 | J281230 | Болт с шайбой | 3 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 6 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 7059217 | Крышка | 1 |
| 17 | J281225 | Болт с шайбой | 7 |
| 17A | J901225 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | 4626289 | Ограничитель | 2 |
| 23 | 9773259 | Кронштейн | 1 |
| 25 | 4654749 | Ограничитель | 2 |
| 26 | J281060 | Болт с шайбой | 4 |
| 26A | J901060 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 29 | 4204586 | Ограничитель | 1 |
| 31 | J921435 | Болт | 3 |
| 32 | J222014 | Шайба | 3 |
| 34 | J900840 | Болт | 4 |
| 35 | A590908 | Пружинная шайба | 4 |
| 36 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
