Воздушный радиатор трубопроводы — HITACHI ZX870LC-5B

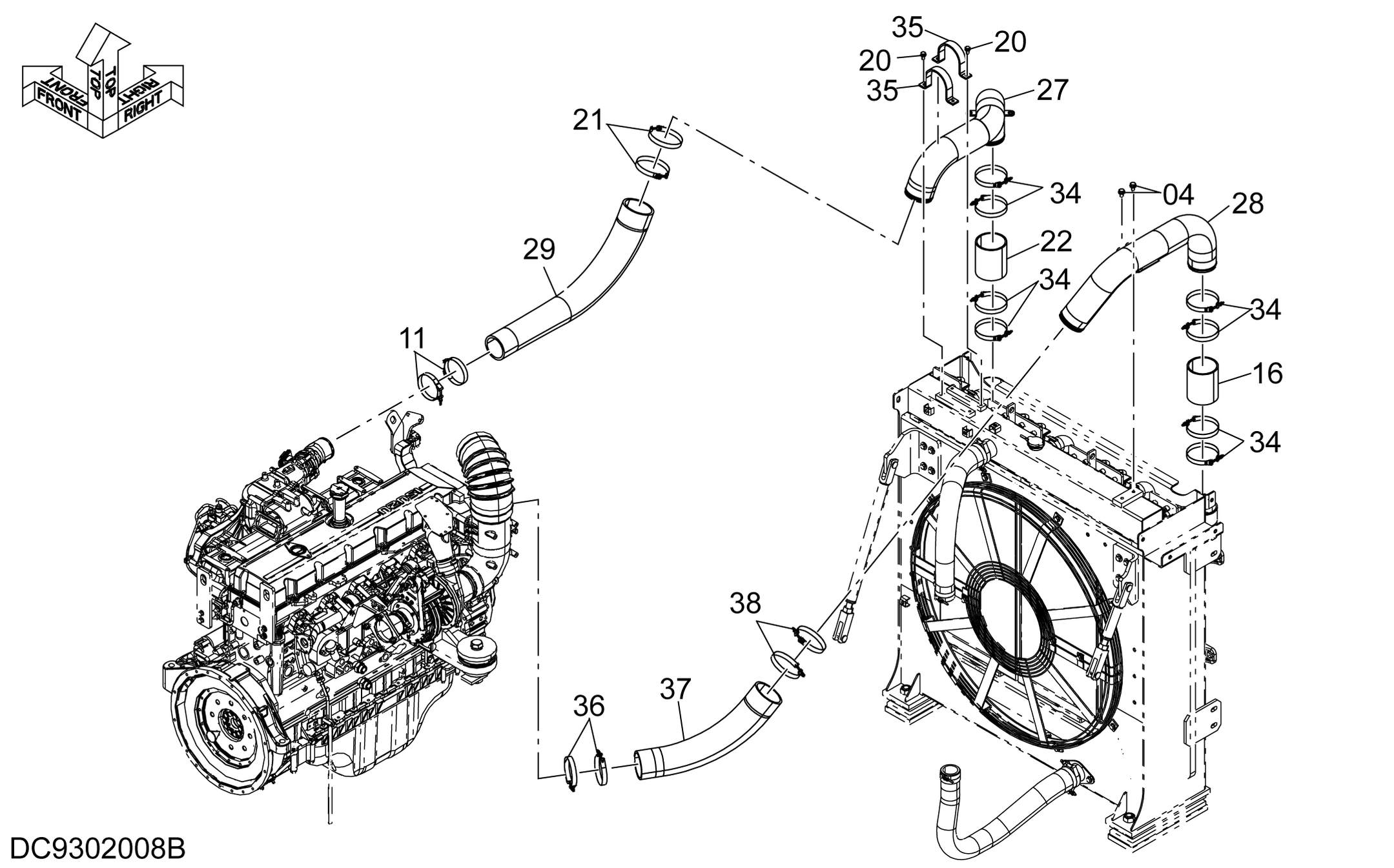

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J271225 | Болт с шайбой | 2 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 11 | 4285234 | Хомут шланга | 2 |
| 16 | 4703595 | Воздушный шланг | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4282490 | Хомут шланга | 2 |
| 22 | 4643986 | Воздушный шланг | 1 |
| 27 | 8117306 замена: YA40008631 | Трубка воздушный | 1 |
| 27 | YA40008631 | Трубка воздушный | 1 |
| 28 | 8117313 | Трубка воздушный | 1 |
| 29 | 3116664 | Воздушный шланг | 1 |
| 34 | 4282489 | Хомут шланга | 8 |
| 35 | 4207010 | Хомут трубки | 2 |
| 36 | 4282486 | Хомут шланга | 2 |
| 37 | 3116665 | Воздушный шланг | 1 |
| 38 | 4285239 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
