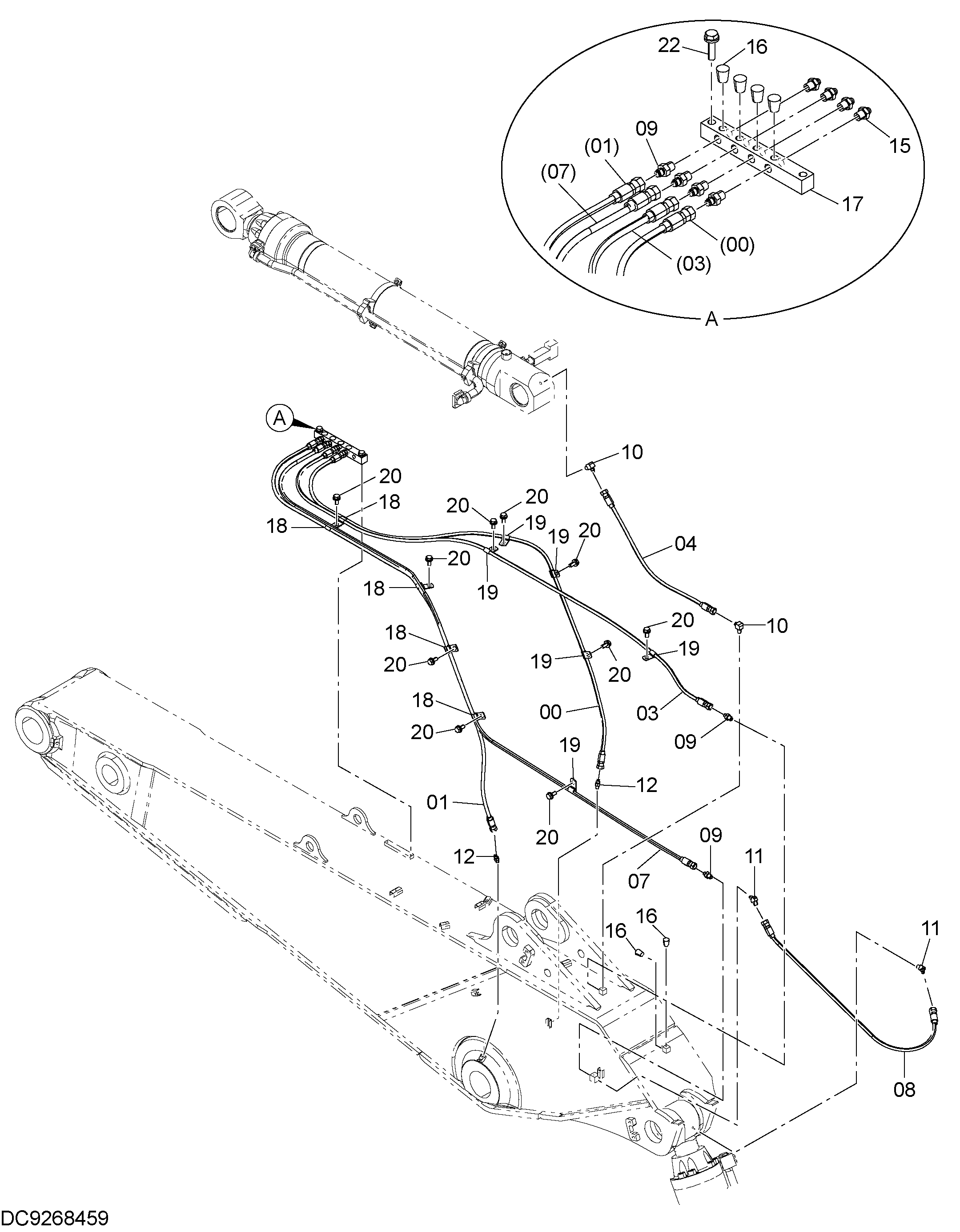

Трубопроводы системы смазки (рукоять 4.4m) — HITACHI ZX870LC-5B
Заводская схема «Трубопроводы системы смазки (рукоять 4.4m)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4429280 | Пластиковый шланг | 1 |
| 01 | 4428930 | Пластиковый шланг | 1 |
| 03 | 4453286 | Пластиковый шланг | 1 |
| 04 | 4203102 | Шланг | 1 |
| 07 | 4607866 | Нейлоновый шланг | 1 |
| 08 | 4351853 | Шланг | 1 |
| 09 | 4154651 | Адаптер | 6 |
| 10 | 4154656 | Угловой штуцер | 2 |
| 11 | 4154655 | Угловой штуцер | 2 |
| 12 | 4298744 | Адаптер | 2 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 16 | 94-2022 | Пробка | 6 |
| 17 | 4646047 | Блок | 1 |
| 18 | 4192018 | Зажим | 5 |
| 19 | 4190261 | Зажим | 6 |
| 20 | J271025 | Болт с шайбой | 10 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J271050 | Болт с шайбой | 2 |
| 22A | J901050 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
