Пилотные гидролинии (9) — HITACHI ZX870H-5G

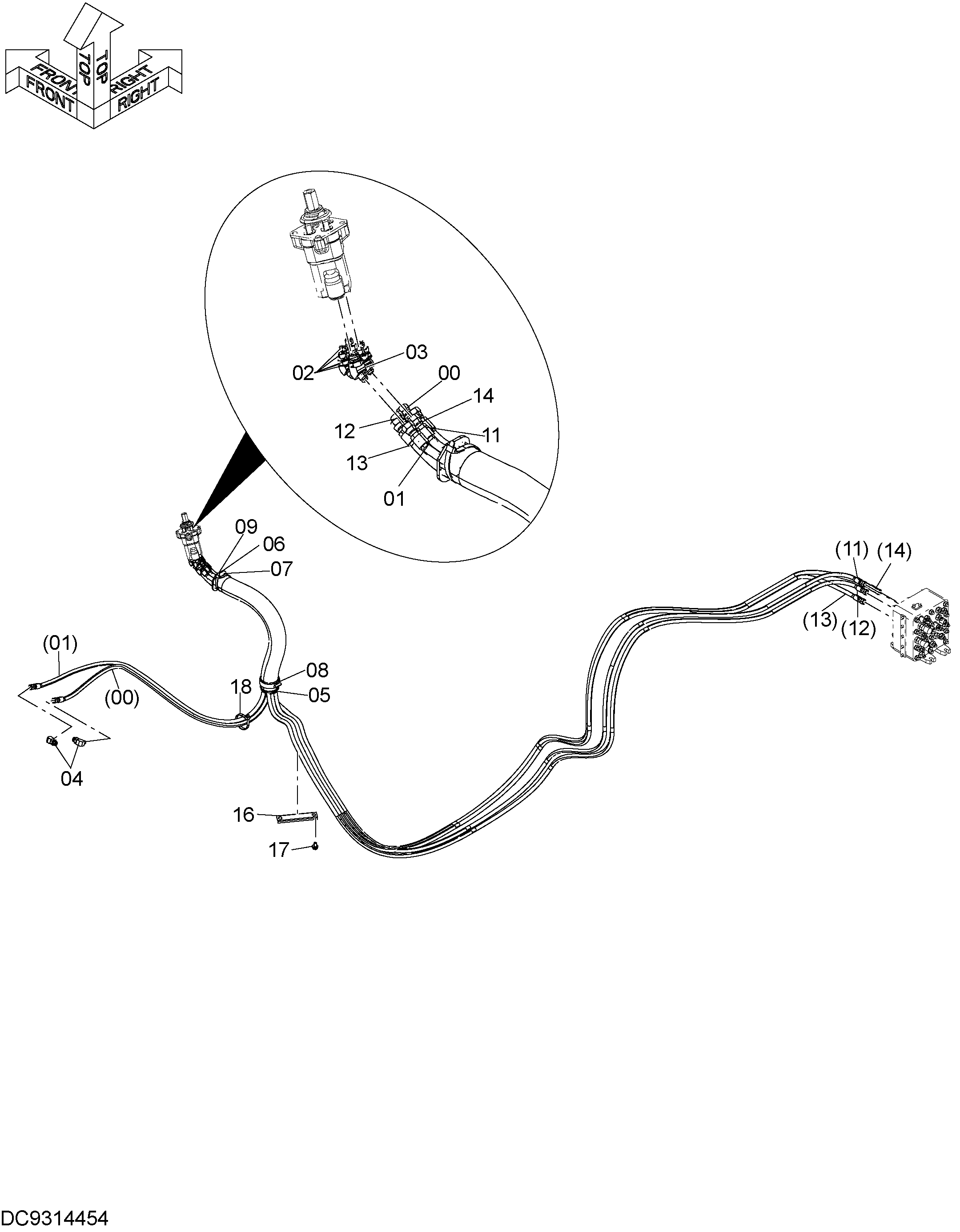

Заводская схема «Пилотные гидролинии (9)» для HITACHI ZX870H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446847 | Шланг | 1 |
| 01 | 4713138 | Шланг | 1 |
| 02 | A852223 | Угловой штуцер | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | YA00000261 | Втулка | 1 |
| 06 | 3079728 | Втулка | 1 |
| 07 | 4629782 | Шланг | 1 |
| 08 | 4351774 | Хомут провод | 1 |
| 09 | 4121859 | Ленточный зажим | 2 |
| 11 | 4714300 | Шланг | 1 |
| 12 | 4714301 | Шланг | 1 |
| 13 | 4714302 | Шланг | 1 |
| 14 | 4714303 | Шланг | 1 |
| 16 | 4342692 | Хомут шланга | 1 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
