Радиатор крышка — HITACHI ZX870H-5G

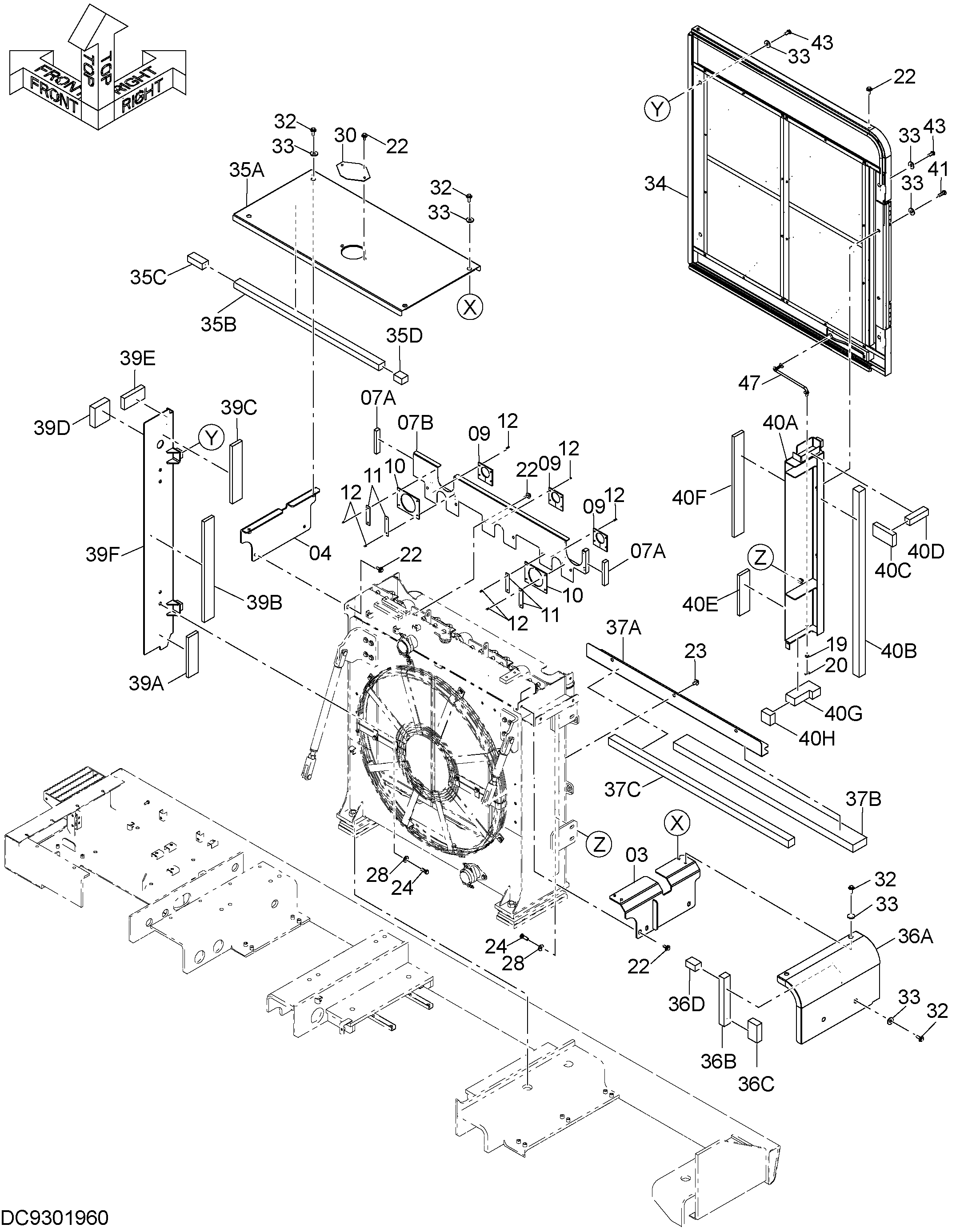

Заводская схема «Радиатор крышка» для HITACHI ZX870H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8099609 | Кронштейн | 1 |
| 04 | YA40001130 | Кронштейн | 1 |
| 07 | 7048942 | Крышка | 1 |
| 07A | 4640457 | Резиновая прокладка | 2 |
| 07B | 7049885 | Крышка | 1 |
| 09 | 4640434 | Резиновая прокладка | 3 |
| 10 | 4640433 | Резиновая прокладка | 2 |
| 11 | 4637646 | Пластина | 4 |
| 12 | 4425573 | Зажим | 20 |
| 19 | A590112 | Плоская шайба | 1 |
| 20 | 4022699 | Стопорный палец | 1 |
| 22 | J281235 | Болт с шайбой | 14 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | J281230 | Болт с шайбой | 3 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J921445 | Болт | 8 |
| 28 | 4086894 | Шайба | 8 |
| 30 | 4343333 | Крышка | 1 |
| 32 | J281240 | Болт с шайбой | 8 |
| 32A | J901240 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4338575 | Плоская шайба | 14 |
| 34 | 9314664 | Воздуховод | 1 |
| 35 | 8122489 | Крышка | 1 |
| 35A | 6027584 | Крышка | 1 |
| 35B | 4640426 | Резиновая прокладка | 1 |
| 35C | 4640427 | Резиновая прокладка | 1 |
| 35D | 4640428 | Резиновая прокладка | 1 |
| 36 | 8121922 | Крышка | 1 |
| 36A | 7058816 | Крышка | 1 |
| 36B | 4714560 | Резиновая прокладка | 1 |
| 36C | 4714561 | Резиновая прокладка | 1 |
| 36D | 4714562 | Резиновая прокладка | 1 |
| 37 | 8121923 | Крышка | 1 |
| 37A | 3118871 | Крышка | 1 |
| 37B | 4714563 | Резиновая прокладка | 1 |
| 37C | 4640505 | Резиновая прокладка | 1 |
| 39 | 7058992 | Крышка | 1 |
| 39A | 4715750 | Резиновая прокладка | 1 |
| 39B | 4715751 | Резиновая прокладка | 1 |
| 39C | 4708659 | Резиновая прокладка | 1 |
| 39D | 4715749 | Резиновая прокладка | 2 |
| 39E | 4715753 | Резиновая прокладка | 1 |
| 39F | 7060701 | Крышка | 1 |
| 40 | 8121924 | Крышка | 1 |
| 40A | 7058817 | Крышка | 1 |
| 40B | 4714564 | Резиновая прокладка | 1 |
| 40C | 4714565 | Резиновая прокладка | 1 |
| 40D | 4714566 | Резиновая прокладка | 1 |
| 40E | 4715750 | Резиновая прокладка | 1 |
| 40F | 4715751 | Резиновая прокладка | 1 |
| 40G | 4716143 | Резиновая прокладка | 1 |
| 40H | 4716144 | Резиновая прокладка | 1 |
| 41 | J901440 | Болт | 2 |
| 43 | J921430 | Болт | 4 |
| 47 | 9773601 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
