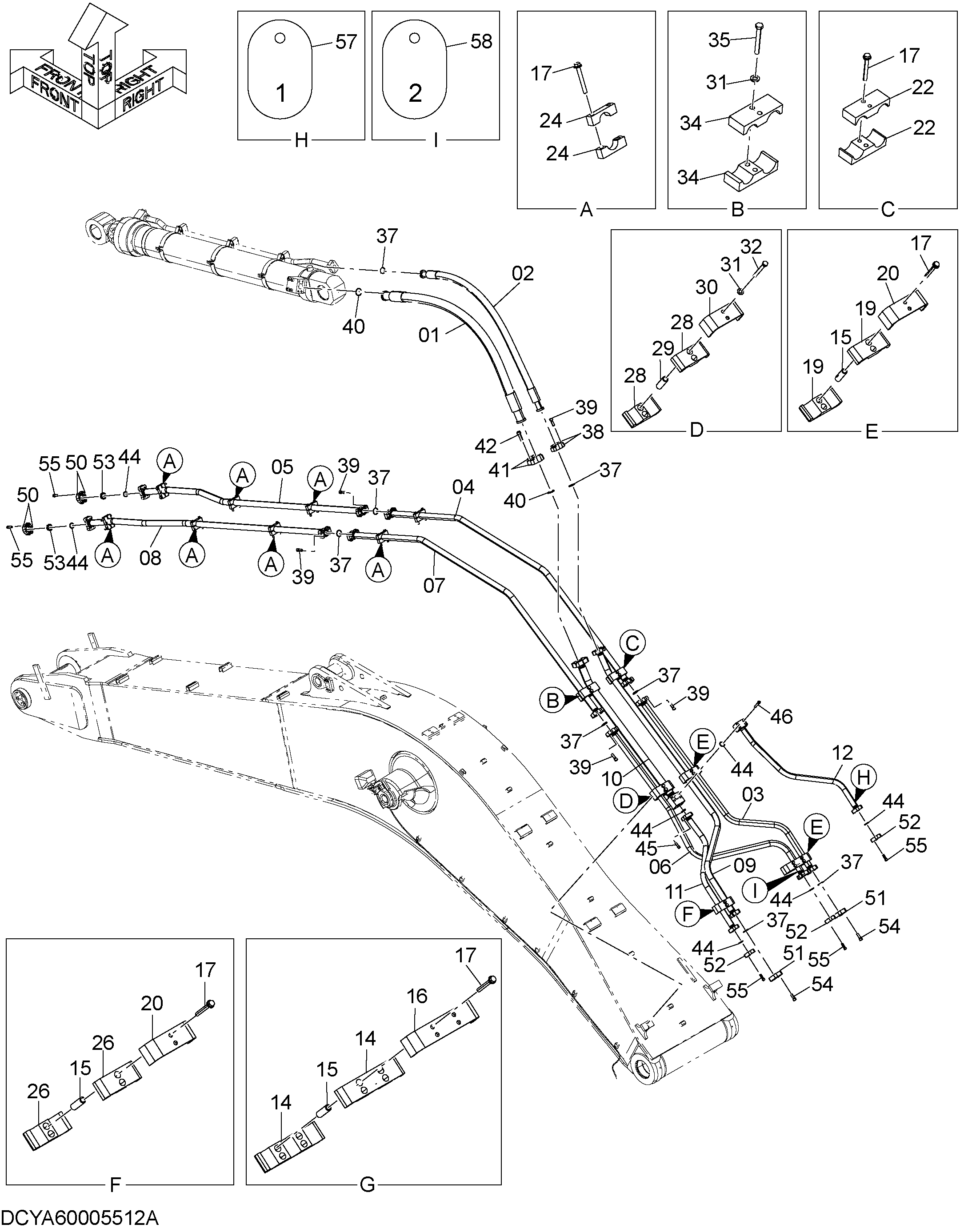

Гидролинии рабочего оборудования (BE стрела 7.1m) — HITACHI ZX870H-5G

Заводская схема «Гидролинии рабочего оборудования (BE стрела 7.1m)» для HITACHI ZX870H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4660060	Шланг	1
02	4414284	Шланг	1
03	8106630	Трубка	1
04	8106631	Трубка	1
05	8101922	Трубка	1
06	8106632	Трубка	1
07	8106633	Трубка	1
08	8101925	Трубка	1
09	YA40005134	Трубка	1
10	YA40005135	Трубка	1
11	8119511	Трубка	1
12	8119510	Трубка	1
14	4705964	Хомут	2
15	4342699	Проставка	8
16	4705963	Хомут трубки	1
17	J271200	Болт с шайбой	26
17A	J901200	Болт	1
17B	J222012	Шайба	1
19	4342703	Хомут	2
20	4342695	Хомут трубки	2
22	4342772	Хомут	2
24	4641366	Хомут трубки	16
26	4645253	Хомут	2
28	4642003	Хомут	2
29	4642008	Проставка	2
30	4642009	Хомут трубки	1
31	J222014	Шайба	4
32	J901404	Болт	2
34	4642012	Хомут трубки	2
35	J901402	Болт	2
37	4510169	Уплотнительное кольцо	6
38	4075854	Разъёмный фланец	2
39	M341650	Болт с внутренним шестигранником	20
40	4510170	Уплотнительное кольцо	2
41	4169565	Разъёмный фланец	2
42	M342065	Болт с внутренним шестигранником	4
44	4508805	Уплотнительное кольцо	2
45	M341445	Болт с внутренним шестигранником	4
46	M341480	Болт с внутренним шестигранником	4
48	4510169	Уплотнительное кольцо	2
49	4508805	Уплотнительное кольцо	5
50	4089703	Разъёмный фланец	4
51	4091297	Крышка	2
52	4118188	Крышка	3
53	4336672	Крышка	2
54	M341650	Болт с внутренним шестигранником	8
55	M341445	Болт с внутренним шестигранником	20
57	YA00010651	Пластина	1
58	YA00011388	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
