Реле детали — HITACHI ZX870H-5G

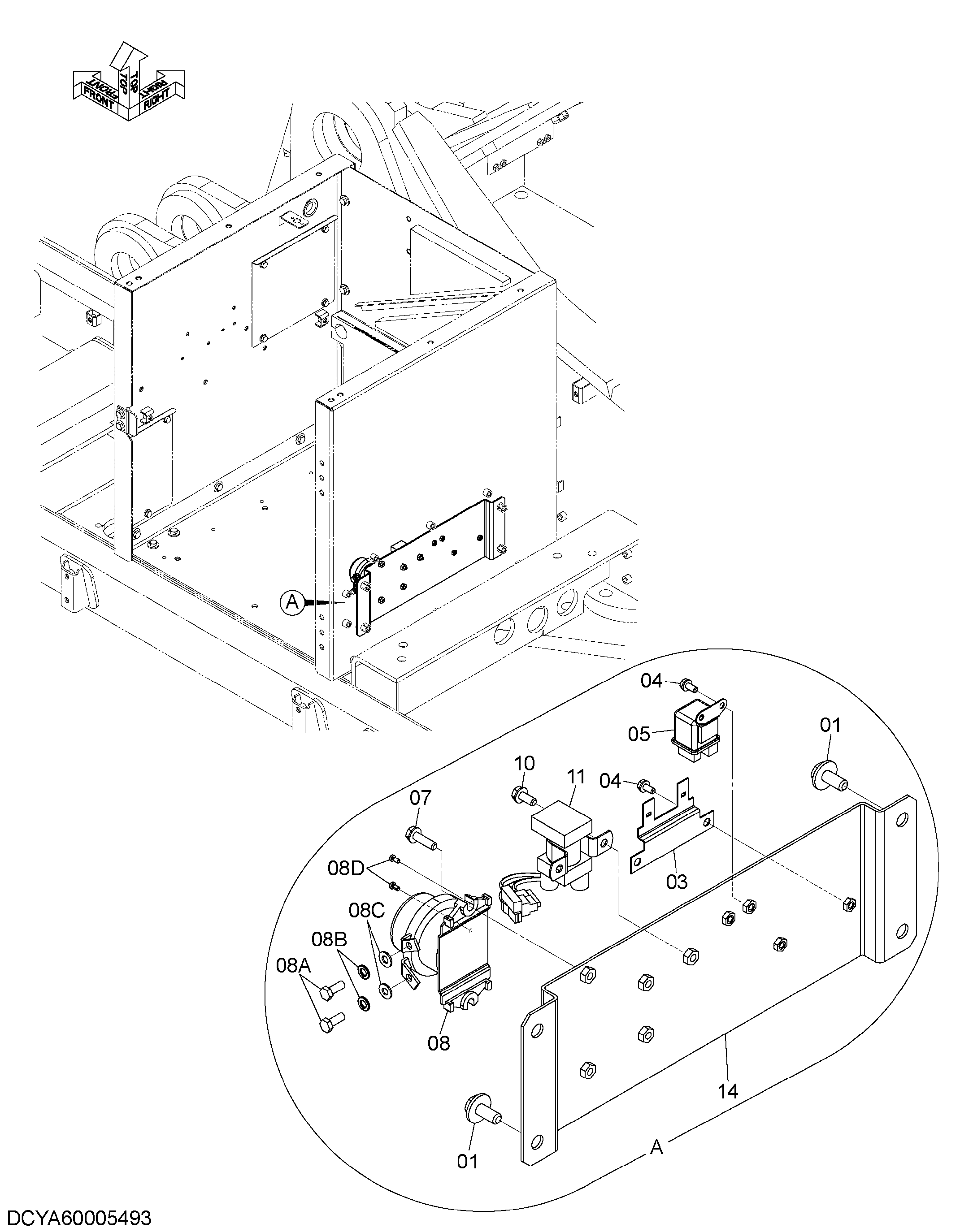

Заводская схема «Реле детали» для HITACHI ZX870H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J281230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 4297280 | Кронштейн | 1 |
| 04 | J260614 | Болт с шайбой | 4 |
| 04A | J900614 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | 4251587 | Реле | 1 |
| 07 | J260830 | Болт с шайбой | 2 |
| 07A | J900830 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4031771 | Реле аккумулятор | 1 |
| 08A | J900820 | Болт | 2 |
| 08B | A590908 | Пружинная шайба | 2 |
| 08C | A590108 | Плоская шайба | 2 |
| 08D | M430408 | Винт | 2 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4452158 | Реле защитный | 1 |
| 14 | 8100216 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
