Гусеница боковой рама <870R> — HITACHI ZX870H-3F

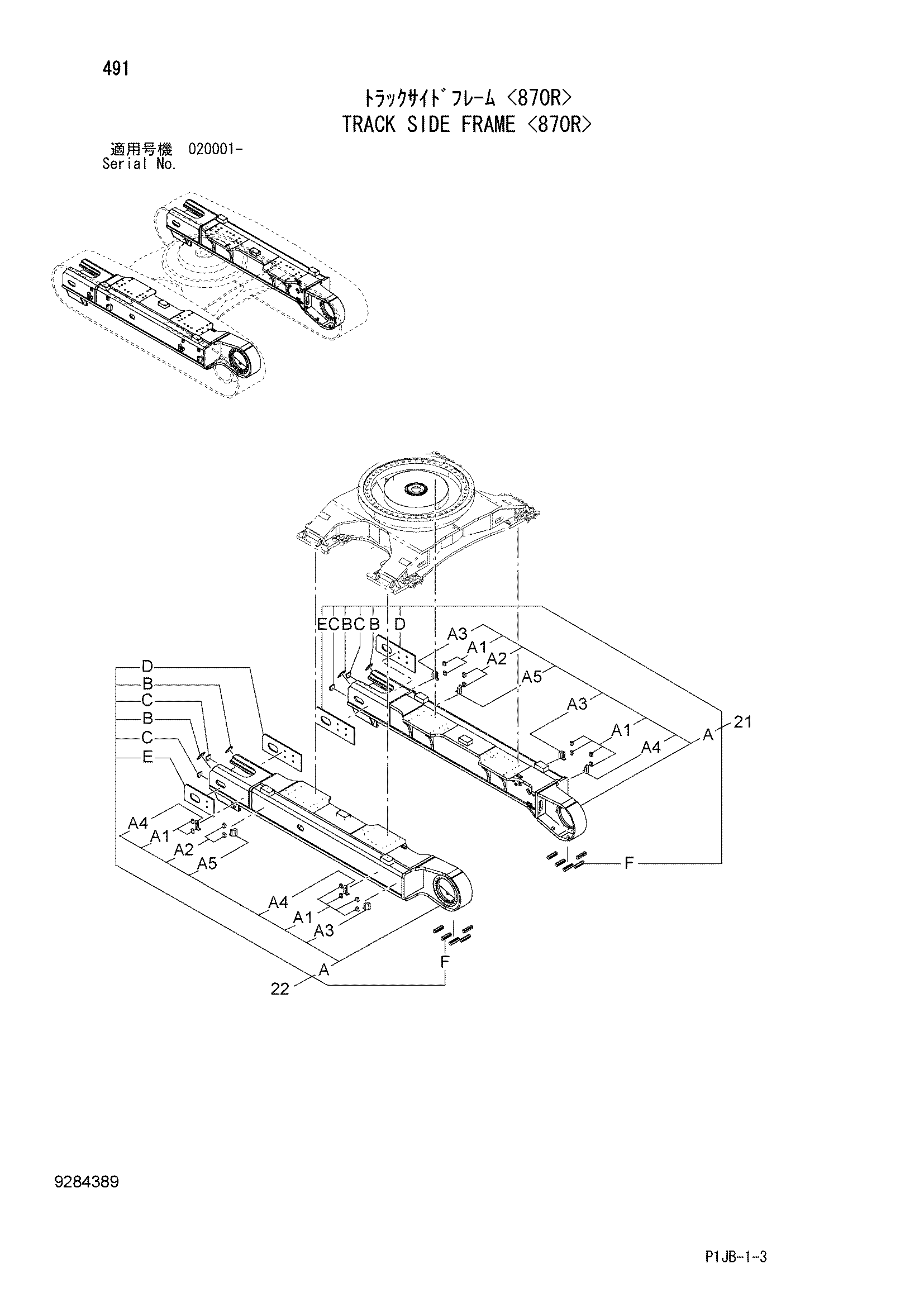

Заводская схема «Гусеница боковой рама <870R>» для HITACHI ZX870H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | 4638901 | Рама боковой (правый) | 1 |
| 21A1 | 4638272 | Седло винта | 6 |
| 21A2 | 4638273 | Седло винта | 2 |
| 21A3 | 9755384 | Кронштейн | 2 |
| 21A4 | 9755383 | Кронштейн | 1 |
| 21A5 | 9764492 | Кронштейн | 1 |
| 21B | 4662833 | Пластина | 2 |
| 21C | 4662827 | Пластина | 2 |
| 21D | 4662859 | Пластина | 1 |
| 21E | 4662857 | Пластина | 1 |
| 21F | 4615883 | Штанга | 5 |
| 22A | 4638902 | Рама боковой (левый) | 1 |
| 22A1 | 4638272 | Седло винта | 6 |
| 22A2 | 4638273 | Седло винта | 2 |
| 22A3 | 9755384 | Кронштейн | 1 |
| 22A4 | 9755383 | Кронштейн | 2 |
| 22A5 | 9764497 | Кронштейн | 1 |
| 22B | 4662833 | Пластина | 2 |
| 22C | 4662827 | Пластина | 2 |
| 22D | 4662857 | Пластина | 1 |
| 22E | 4662859 | Пластина | 1 |
| 22F | 4615883 | Штанга | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
