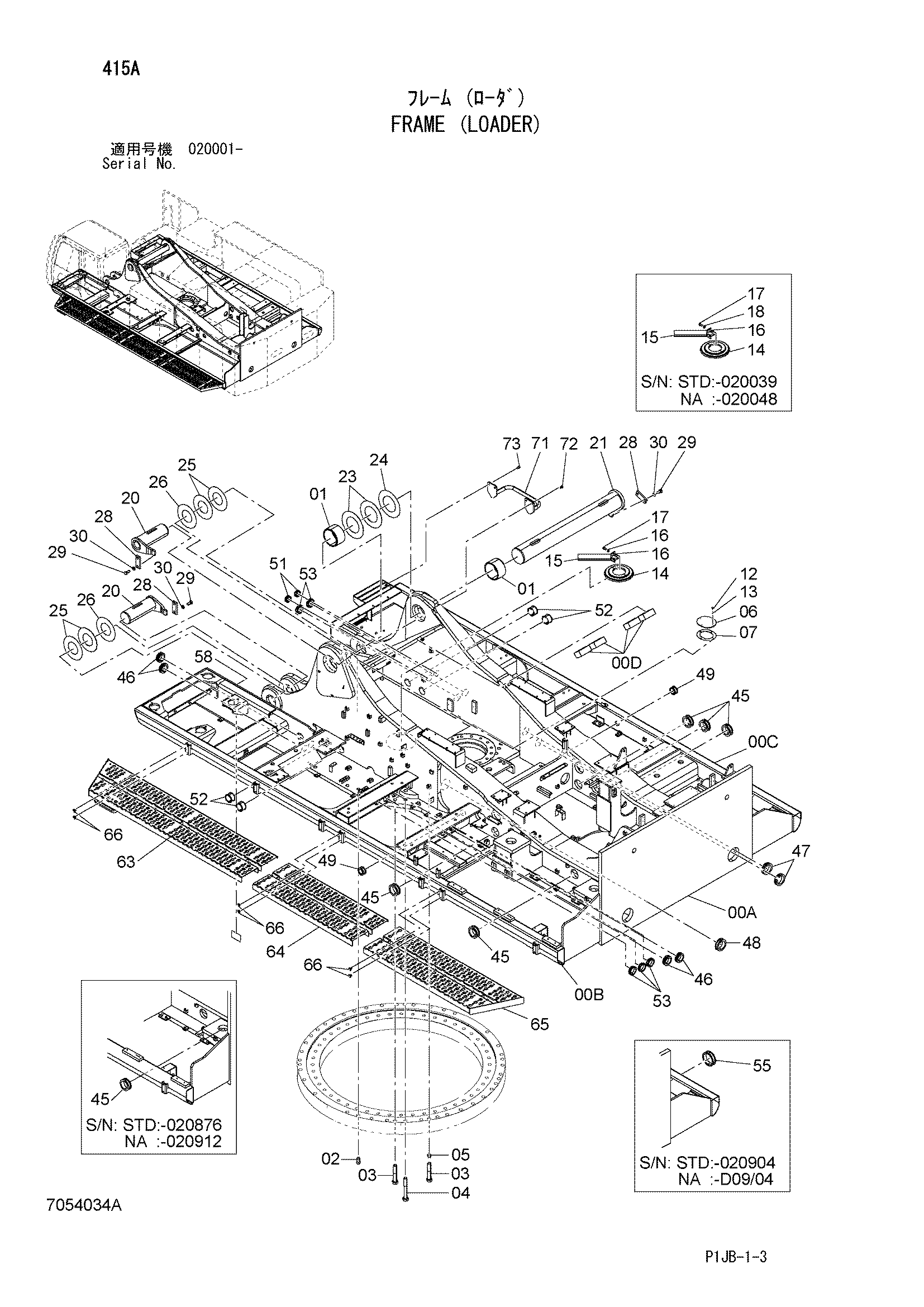

Рама (погрузчик) — HITACHI ZX870H-3F

Заводская схема «Рама (погрузчик)» для HITACHI ZX870H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	5010059	Рама основной	1
00B	4634966	Трубка (левый)	1
00C	4634967	Трубка (правый)	1
00D	4410530	Седло винта	4
01	4640461	Втулка	2
02	4293389	Установочный штифт	2
03	J833314	Болт	37
04	J833319	Болт	4
05	427154	Пробка	10
06	4261282	Пластина	1
07	4261283	Манжета	1
12	J901020	Болт	4
13	A590910	Пружинная шайба	4
14	4205476	Крышка резиновый	1
15	8039014	Ограничитель	1
16	4114404	Шайба	2
16	4114404	Шайба	4
17	J901435	Болт	2
18	A590914 замена: 4114404	Пружинная шайба	2
20	8101379	Палец	2
21	8100946 замена: 8111553	Палец	1
21	8111553	Палец	1
23	4642174	Регулировочная шайба 2.3mm	2
24	4642173	Регулировочная шайба 1.0mm	1
25	4219932	Регулировочная шайба 1.6mm	4
26	4219933	Регулировочная шайба 1.0mm	2
28	4122729	Пластина	3
29	J912045	Болт	6
30	A590920	Пружинная шайба	6
45	4196826	Резиновая втулка	6
45	4196826	Резиновая втулка	5
46	4226533	Резиновая втулка	4
47	4190960	Резиновая втулка	2
48	4191977	Резиновая втулка	1
49	4410187	Резиновая втулка	2
51	4641124	Резиновая втулка	2
52	4642465	Резиновая втулка	4
53	4642466	Резиновая втулка	5
55	4653122	Резиновая втулка	1
58	M492564	Приводной винт	5
63	6024198	Ступень	1
64	6024192	Ступень	1
65	6024183	Ступень	1
66	J281230	Болт с шайбой	14
66A	J901230	Болт	1
66B	4249324	Шайба	1
71	8105203	Поручень	1
72	J271230	Болт с шайбой	2
72A	J901230	Болт	1
72B	J222012	Шайба	1
73	J271235	Болт с шайбой	2
73A	J901235	Болт	1
73B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
