Скальный ковш 3.5m3 (JIS 94) — HITACHI ZX870H-3F

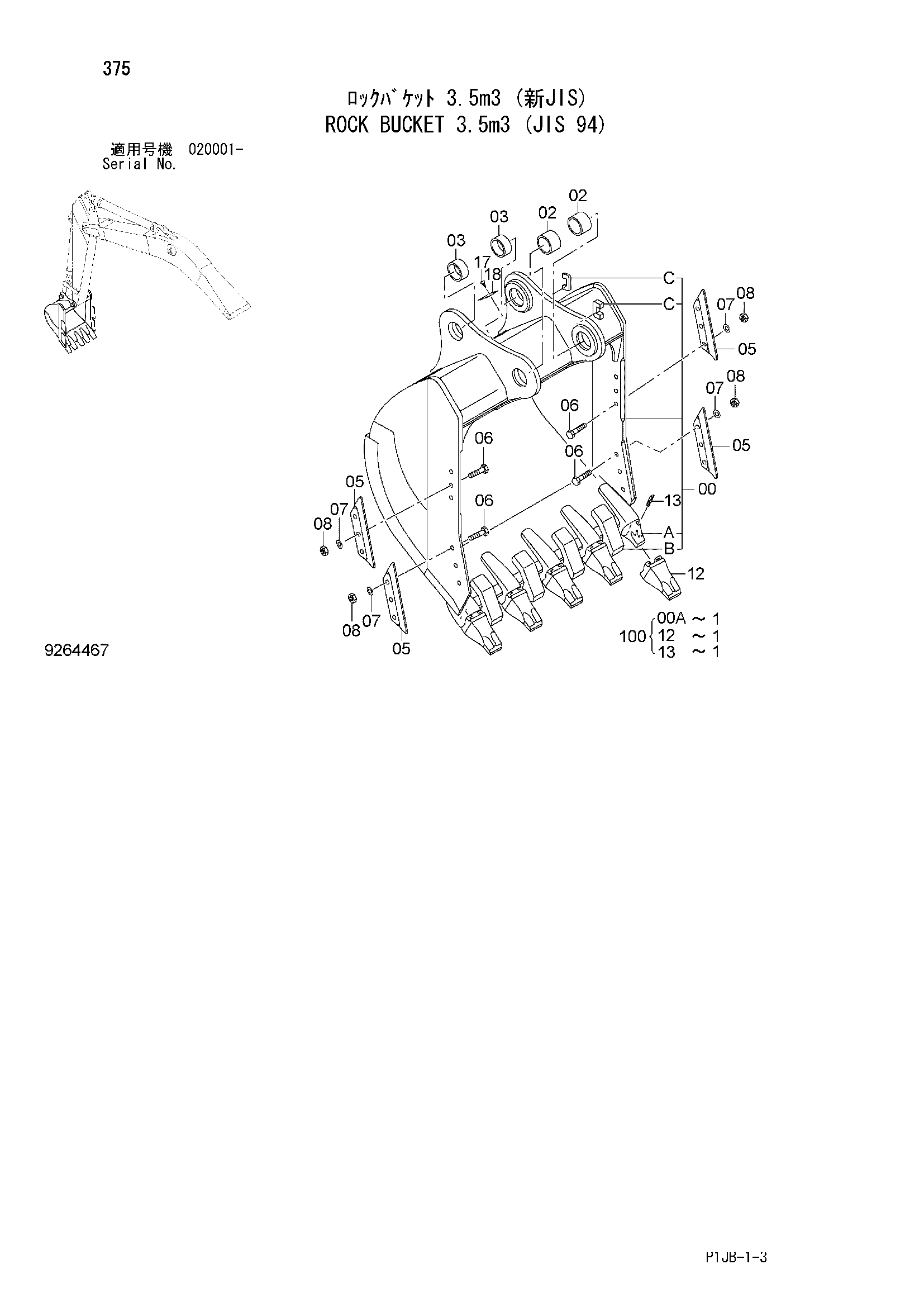

Заводская схема «Скальный ковш 3.5m3 (JIS 94)» для HITACHI ZX870H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9264467 | Скальный ковш в сборе | 1 | |
| 00 | 5010752 | Ковш скальный | 1 |
| 00A | 4472842 | Адаптер зуба | 5 |
| 00B | 4206421 | Кожух | 4 |
| 00C | 4379222 | Ограничитель | 2 |
| 02 | 4638806 | Втулка | 2 |
| 03 | 4638809 | Втулка | 2 |
| 05 | 4262453 | Кожух | 4 |
| 06 | 4275192 | Болт башмак | 12 |
| 07 | 4083438 | Шайба | 12 |
| 08 | 4167193 | Гайка | 12 |
| 12 | 4255718 | Коронка зуба | 5 |
| 13 | 4397063 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 100 | 9267998 | Комплект наконечник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
