Дренажные трубопроводы (для гидробак) — HITACHI ZX870H-3F

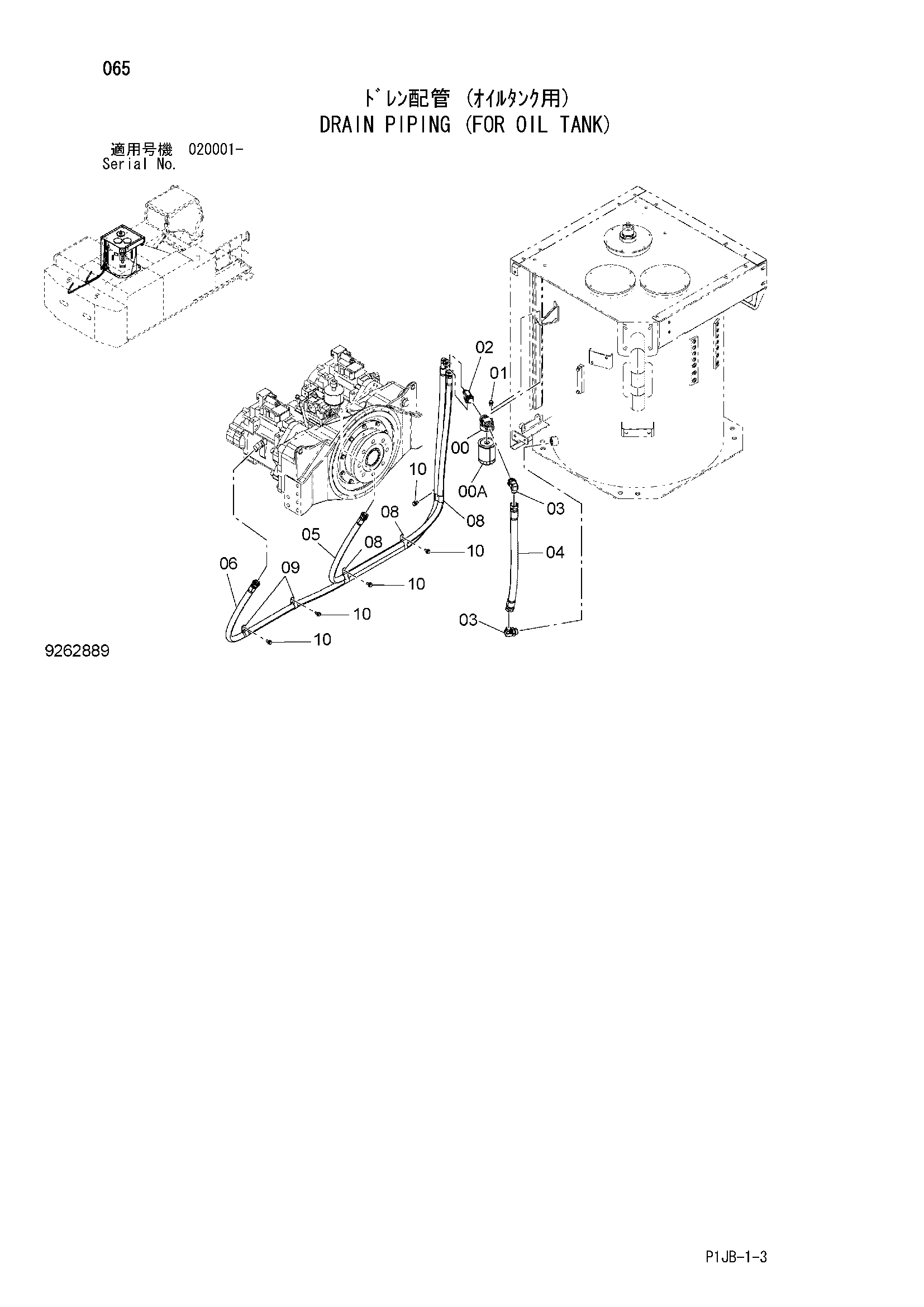

Заводская схема «Дренажные трубопроводы (для гидробак)» для HITACHI ZX870H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4362444 | Масляный фильтр | 1 |
| 00A | 4363399 | Картридж | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4317618 | Тройник | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4156436 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4640325 | Шланг | 1 |
| 05 | 4652843 | Шланг | 1 |
| 06 | 4640306 | Шланг | 1 |
| 08 | 4411911 | Зажим | 3 |
| 09 | 4192035 | Зажим | 2 |
| 10 | J271025 | Болт с шайбой | 5 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
