Скальный ковш 4.3m3(JIS 94)(BER стрела, BER рукоять) — HITACHI ZX870H-3F

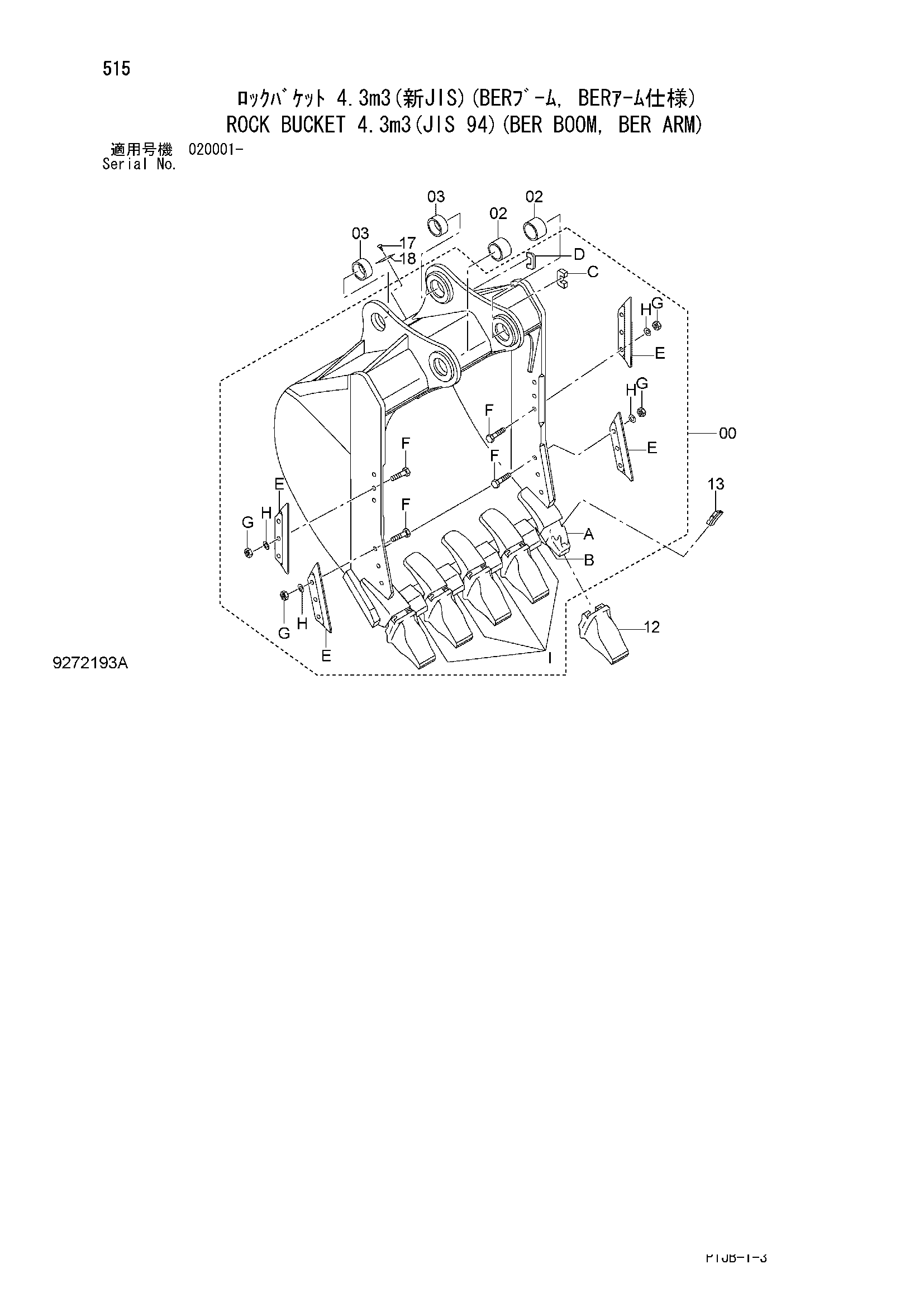

Заводская схема «Скальный ковш 4.3m3(JIS 94)(BER стрела, BER рукоять)» для HITACHI ZX870H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272193 | Скальный ковш 4.3m3 | 1 | |
| 00 | 4663833 | Ковш | 1 |
| 00A | 4423674 | Адаптер тоох | 5 |
| 00B | 4386911 | Кожух | 4 |
| 00C | 4379218 | Ограничитель | 1 |
| 00D | 4379222 | Ограничитель | 1 |
| 00E | 4262453 | Кожух | 4 |
| 00F | 4275192 | Болт башмак | 12 |
| 00G | 4167193 | Гайка | 12 |
| 00H | 4083438 | Шайба | 12 |
| 00I | 8108907 | Кожух | 4 |
| 02 | 4664278 | Втулка | 2 |
| 03 | 4660910 | Втулка | 2 |
| 12 | 4255718 | Коронка зуба | 5 |
| 13 | 4397063 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
