Пилотные гидролинии (2-1) — HITACHI ZX870H-3-HCMC

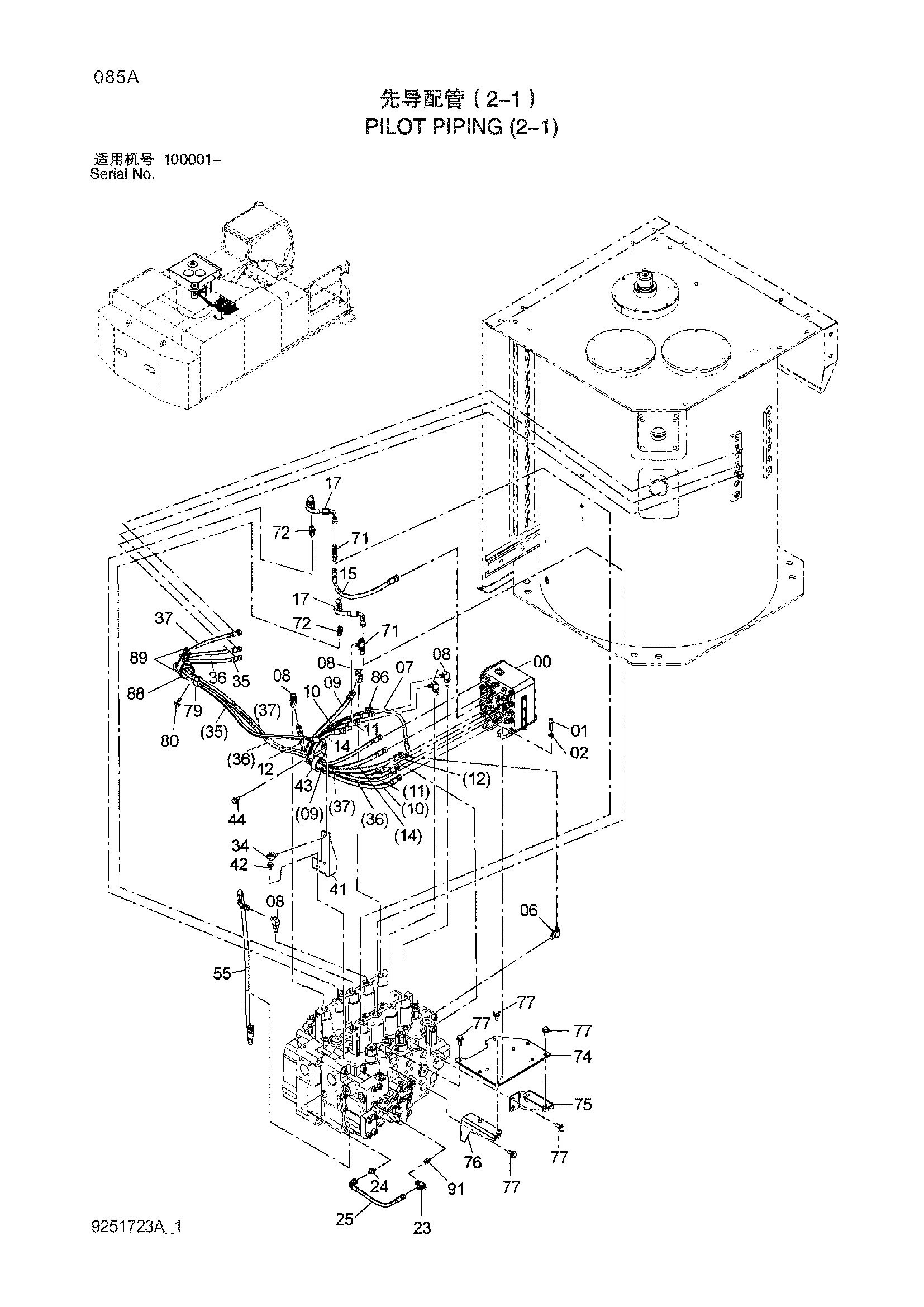

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4634207 | Челночный клапан | 1 |
| 01 | J781040 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9272311 | Шланг в сборе | 1 |
| 07A | 4664469 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 4208913 | Угловой штуцер | 5 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4634373 | Шланг | 1 |
| 10 | 4634375 | Шланг | 1 |
| 11 | 4634372 | Шланг | 1 |
| 12 | 4634369 | Шланг | 1 |
| 14 | 4634366 | Шланг | 1 |
| 15 | 4634367 | Шланг | 1 |
| 17 | 4436269 | Шланг | 2 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4470393 | Шланг | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4634915 | Шланг | 1 |
| 36 | 4634381 | Шланг | 1 |
| 37 | 4644073 | Шланг | 1 |
| 41 | 8103028 | Кронштейн | 1 |
| 42 | J271020 | Болт с шайбой | 2 |
| 43 | 4193816 | Зажим | 1 |
| 44 | J271025 | Болт с шайбой | 1 |
| 55 | 4642214 | Шланг | 1 |
| 71 | 4208910 | Тройник | 2 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4202422 | Адаптер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 8103066 | Пластина | 1 |
| 75 | 8103064 | Кронштейн | 1 |
| 76 | 8103065 | Кронштейн | 1 |
| 77 | J271230 | Болт с шайбой | 10 |
| 79 | 4190264 | Зажим | 1 |
| 80 | J271025 | Болт с шайбой | 1 |
| 86 | 4055311 | Ленточный зажим | 1 |
| 88 | 4258351 | Резиновая втулка | 1 |
| 89 | 4121859 | Ленточный зажим | 2 |
| 91 | 4202564 | Адаптер | 1 |
| 91A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
