Топливный бак — HITACHI ZX870H-3-HCMC

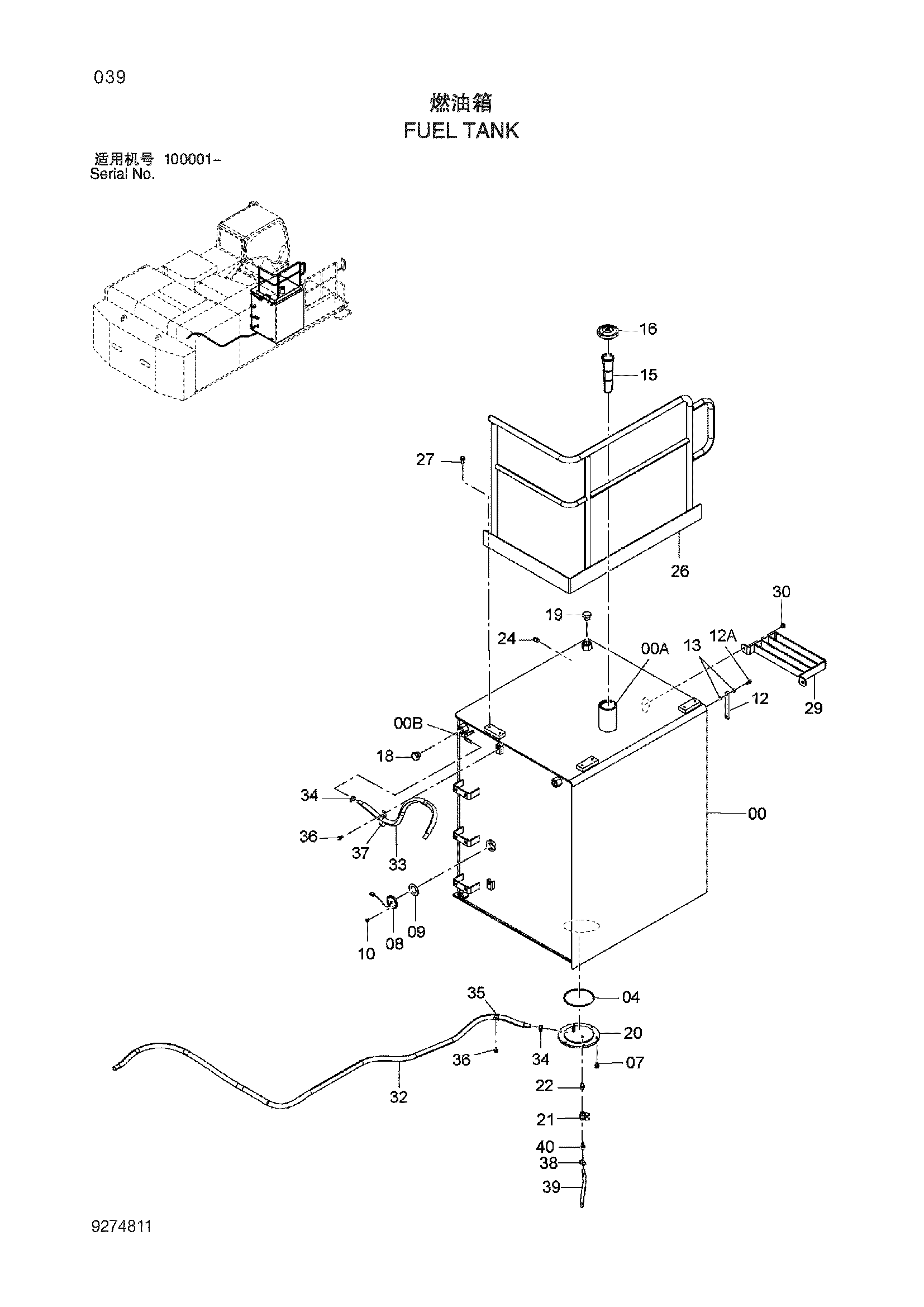

Заводская схема «Топливный бак» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9274811 | Топливный бак | 1 | |
| 00 | 6023911 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4653213 | Трубка | 1 |
| 04 | A810160 | Уплотнительное кольцо | 1 |
| 07 | J271030 | Болт с шайбой | 6 |
| 08 | 4257128 | Поплавок | 1 |
| 09 | 4269607 | Манжета | 1 |
| 10 | J450510 | Винт с шайбой | 5 |
| 12 | 8033923 | Указатель уровня | 1 |
| 12A | 4100967 | Болт | 2 |
| 13 | 449558 | Уплотнительная шайба | 4 |
| 15 | 4372619 | Сетчатый фильтр | 1 |
| 16 | 4361638 | Колпачок | 1 |
| 16A | 4168820 | Манжета резиновый | 1 |
| 18 | A885008 | Пробка | 1 |
| 19 | A885004 | Пробка | 1 |
| 20 | 8104209 | Крышка | 1 |
| 21 | 4374265 | Шаровой клапан | 1 |
| 22 | 94-1901 | Адаптер | 1 |
| 24 | 4655968 | Пробка | 1 |
| 26 | 7049200 | Ханд направляющая | 1 |
| 27 | J271235 | Болт с шайбой | 6 |
| 29 | 8103702 | Ступень | 1 |
| 30 | J281225 | Болт с шайбой | 2 |
| 32 | 9264817 | Топливный шланг | 1 |
| 32A | 4655536 | Топливный шланг | 1 |
| 32B | 4657327 | Трубка | 1 |
| 33 | 9264821 | Топливный шланг | 1 |
| 33A | 4655544 | Топливный шланг | 1 |
| 33B | 4657331 | Трубка | 1 |
| 34 | 4514699 | Хомут шланга | 2 |
| 35 | 4192035 | Зажим | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 37 | 4411911 | Зажим | 1 |
| 38 | 4514700 | Зажим шланг | 1 |
| 39 | 4654132 | Топливный шланг | 1 |
| 40 | 4449362 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
