Лубрикатор детали — HITACHI ZX870H-3-HCMC

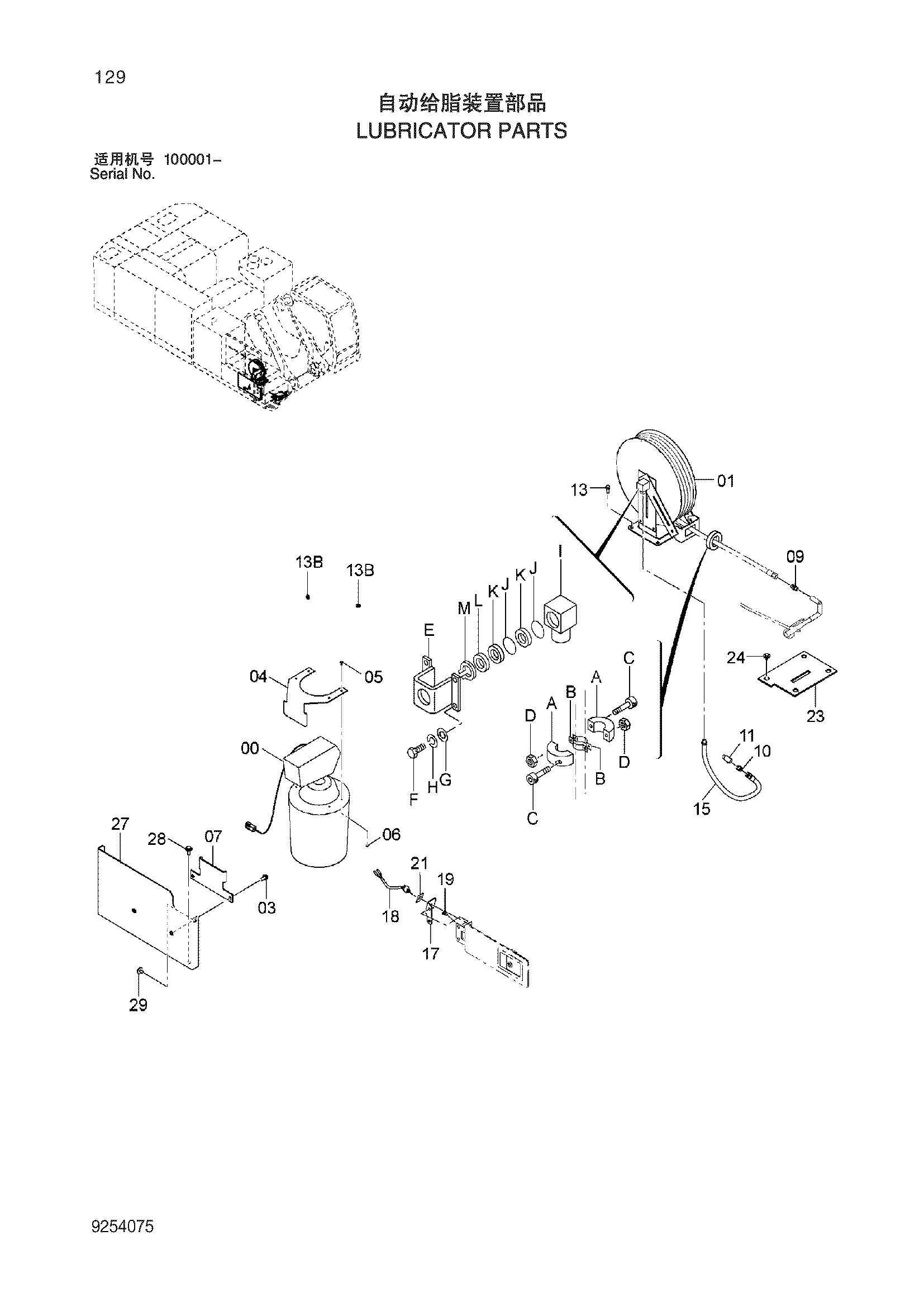

Заводская схема «Лубрикатор детали» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281956 | Лубрикатор | 1 |
| 01 | 4641130 | Реел шланг | 1 |
| 01A | 4174317 | Ограничитель | 2 |
| 01B | 4174318 | Лента | 2 |
| 01C | M340840 | Болт с внутренним шестигранником | 2 |
| 01D | M500807 | Гайка | 2 |
| 01E | 4188272 | Ограничитель | 2 |
| 01F | J900616 | Болт | 8 |
| 01G | A590106 | Плоская шайба | 8 |
| 01H | A590906 | Пружинная шайба | 8 |
| 01I | 4188273 | Соединение свивел | 1 |
| 01J | 4028265 | Уплотнительное кольцо | 2 |
| 01K | 4028266 | Опорное кольцо | 2 |
| 01L | 4188274 | Шайба | 1 |
| 01M | 4188275 | Кольцо | 1 |
| 01N | 4188276 | Пружина | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 04 | 4299820 | Кронштейн | 1 |
| 05 | J260616 | Болт с шайбой | 4 |
| 06 | M500605 | Гайка | 4 |
| 07 | 9761716 | Кронштейн | 1 |
| 09 | 4151182 | Адаптер | 1 |
| 10 | 94-1302 | Адаптер | 1 |
| 11 | 94-0631 | Угловой штуцер | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 15 | 4122891 | Шланг | 1 |
| 17 | 4657116 | Кронштейн | 1 |
| 18 | 4665472 | Выключатель | 1 |
| 19 | 4042098 | Колпачок | 1 |
| 21 | 4657156 | Информационная табличка | 1 |
| 23 | 4653279 | Резиновая прокладка | 1 |
| 24 | J281020 | Болт с шайбой | 4 |
| 27 | 8104732 | Крышка | 1 |
| 28 | J281235 | Болт с шайбой | 3 |
| 29 | J281025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
