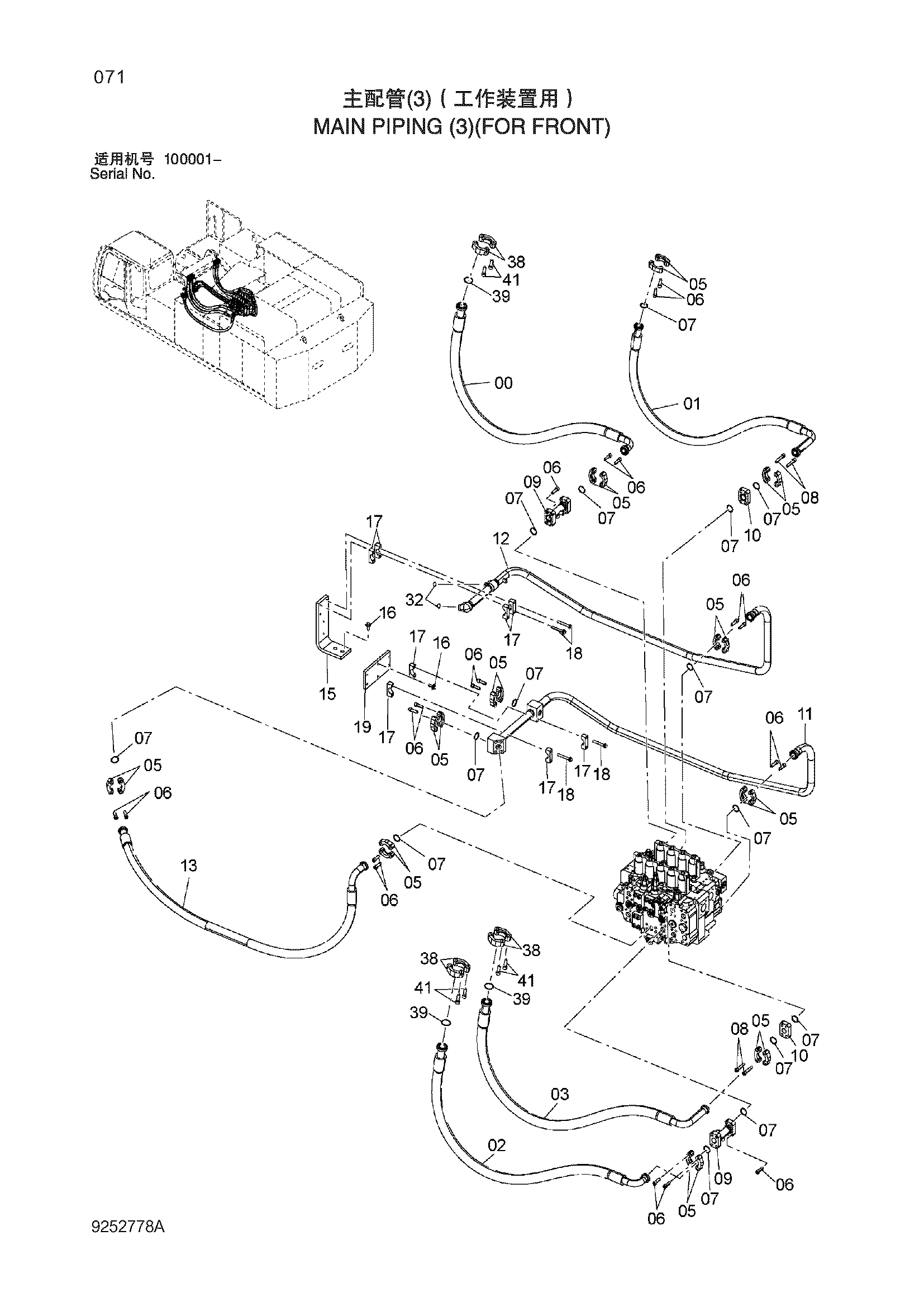

Основные гидролинии (3)(для передний) — HITACHI ZX870H-3-HCMC
Заводская схема «Основные гидролинии (3)(для передний)» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640251 | Шланг | 1 |
| 01 | 4640252 | Шланг | 1 |
| 02 | 4640253 | Шланг | 1 |
| 03 | 4640254 | Шланг | 1 |
| 05 | 4089703 | Разъёмный фланец | 22 |
| 06 | M341445 | Болт с внутренним шестигранником | 44 |
| 07 | 4508805 | Уплотнительное кольцо | 15 |
| 08 | M341471 | Болт с внутренним шестигранником | 8 |
| 09 | 9764471 | Трубка | 2 |
| 10 | 4640262 | Фланец | 2 |
| 11 | 6023830 | Трубка | 1 |
| 12 | 6023818 | Трубка | 1 |
| 13 | 4640255 | Шланг | 1 |
| 15 | 3104991 | Кронштейн | 1 |
| 16 | J281240 | Болт с шайбой | 4 |
| 17 | 4334364 | Хомут трубки | 8 |
| 18 | J271290 | Болт с шайбой | 8 |
| 19 | 4638266 | Кронштейн | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 38 | 4075854 | Разъёмный фланец | 6 |
| 39 | 4510169 | Уплотнительное кольцо | 3 |
| 41 | M341650 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
