Дренажные трубопроводы — HITACHI ZX870H-3-HCMC

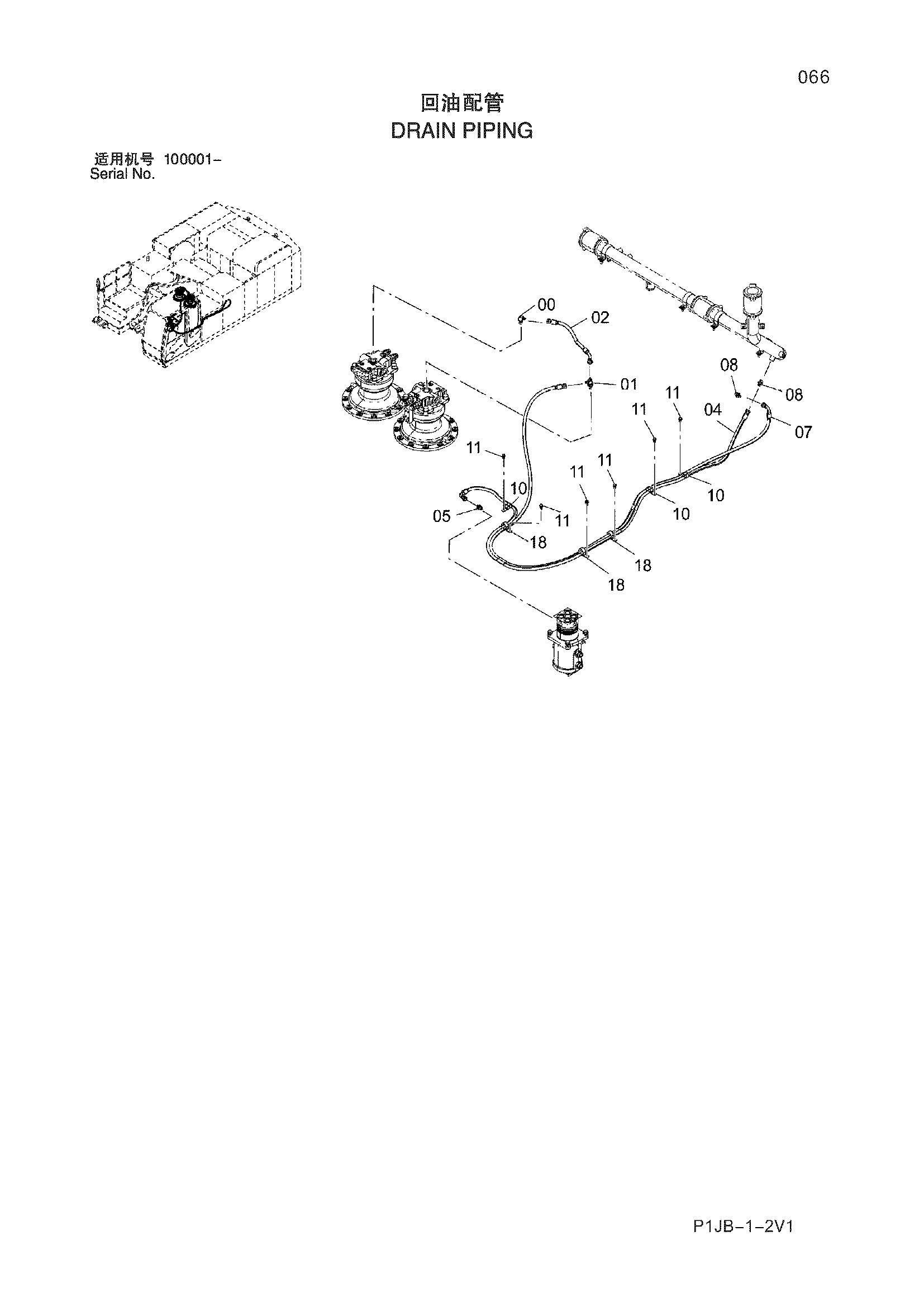

Заводская схема «Дренажные трубопроводы» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852444 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4294591 | Шланг | 1 |
| 04 | 4313450 | Шланг | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4334626 | Шланг | 1 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4190266 | Зажим | 3 |
| 11 | J271025 | Болт с шайбой | 6 |
| 18 | 4190291 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
