Бортовой редуктор — HITACHI ZX870H-3-HCMC

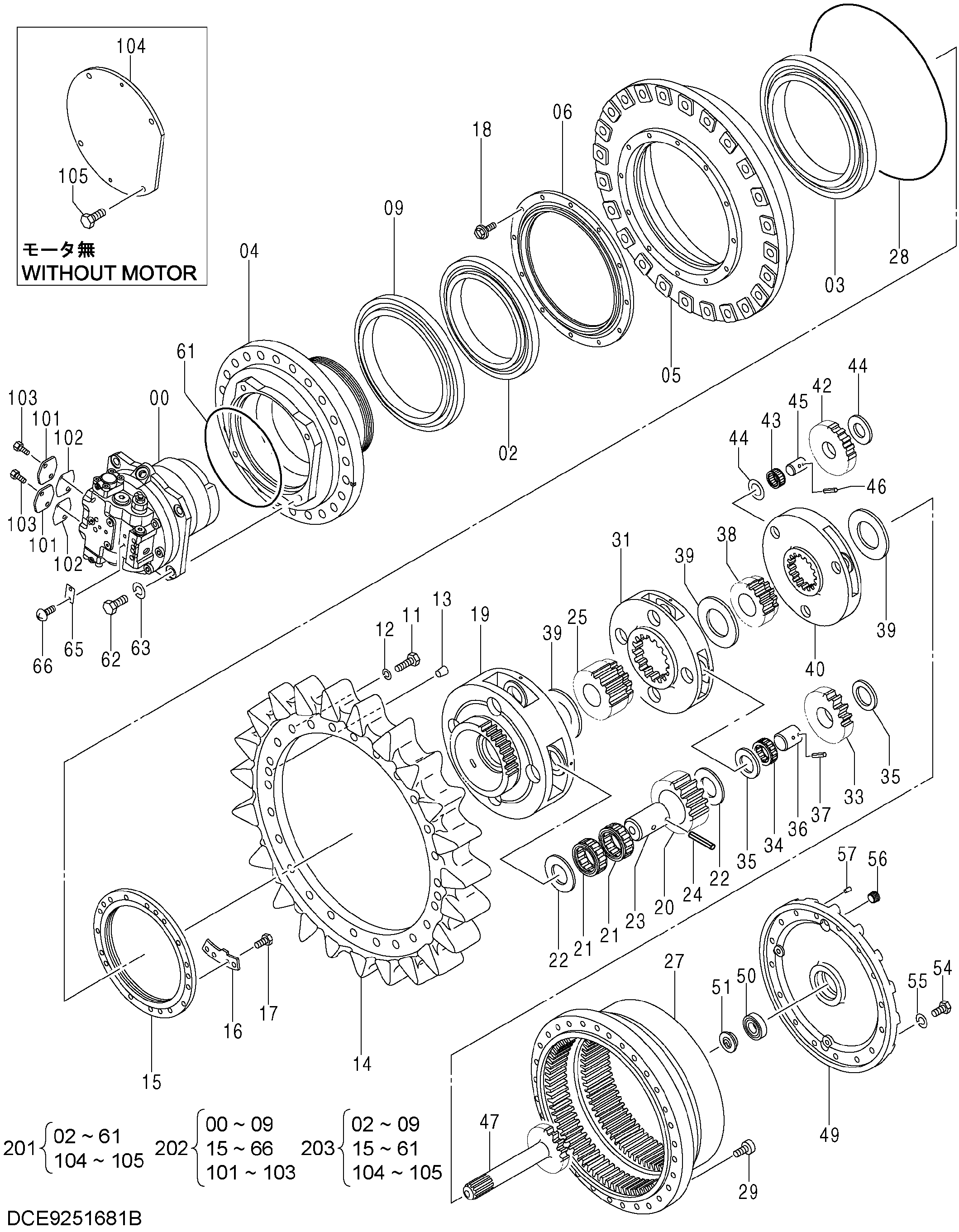

Заводская схема «Бортовой редуктор» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-66 | 9251681 | Бортовой редуктор | 1 |
| 00 | 4636857 | Гидромотор | 1 |
| 02 | 4219329 | Роликовый подшипник | 1 |
| 03 | 4219328 | Роликовый подшипник | 1 |
| 04 | 1030160 | Корпус | 1 |
| 05 | 1012131 | Барабан | 1 |
| 06 | 2025832 | Опора | 1 |
| 09 | 4245703 | Комплект уплотнений | 1 |
| 11 | J932785 | Болт | 24 |
| 12 | A590927 | Пружинная шайба | 24 |
| 13 | 425175 | Пробка | 2 |
| 14 | 4430291 | Звёздочка | 1 |
| 15 | 3069875 | Гайка | 1 |
| 16 | 3041462 | Стопорная пластина | 1 |
| 17 | J901225 | Болт | 2 |
| 18 | 4609016 | Болт с шайбой | 12 |
| 19 | 1028874 | Водило | 1 |
| 20 | 3090709 | Планетарная шестерня | 4 |
| 21 | 4464369 | Игольчатый подшипник | 8 |
| 22 | 4219640 | Упорная пластина | 8 |
| 23 | 4447037 | Палец | 4 |
| 24 | 4222029 | Пружинный штифт | 4 |
| 25 | 3090710 | Солнечная шестерня | 1 |
| 27 | 1028886 | Коронная шестерня | 1 |
| 28 | 4223568 | Уплотнительное кольцо | 1 |
| 29 | M342260 | Болт с внутренним шестигранником | 30 |
| 31 | 1028881 | Водило | 1 |
| 33 | 3090930 | Планетарная шестерня | 4 |
| 34 | 4455088 замена: 4371402 | Игольчатый подшипник | 4 |
| 34 | 4371402 | Игольчатый подшипник | 4 |
| 35 | 4269470 | Упорная пластина | 8 |
| 36 | 4447032 | Палец | 4 |
| 37 | 4203180 | Пружинный штифт | 4 |
| 38 | 3090711 | Солнечная шестерня | 1 |
| 39 | 4657080 | Проставка | 3 |
| 40 | 1028898 | Водило | 1 |
| 42 | 3089538 | Планетарная шестерня | 3 |
| 43 | 4445529 | Игольчатый подшипник | 3 |
| 44 | 4210851 | Упорная пластина | 6 |
| 45 | 4309995 | Палец | 3 |
| 46 | 4246358 | Пружинный штифт | 3 |
| 47 | 2045895 | Вал проп. | 1 |
| 49 | 1028899 | Крышка | 1 |
| 50 | 4284195 | Шариковый подшипник | 1 |
| 51 | 4277474 | Стопорный палец | 1 |
| 54 | 4257967 | Болт башмак | 18 |
| 55 | A590914 | Пружинная шайба | 18 |
| 56 | 4462824 | Пробка | 3 |
| 57 | 429597 | Пробка | 2 |
| 61 | 4271596 | Уплотнительное кольцо | 1 |
| 62 | J911860 | Болт | 4 |
| 63 | A590918 | Пружинная шайба | 4 |
| 66 | M492564 | Приводной винт | 2 |
| 101 | 4279079 | Пластина | 2 |
| 102 | 4279078 | Манжета | 2 |
| 103 | J901216 | Болт | 4 |
| 104 | 3096382 | Крышка | 1 |
| 105 | J931835 | Болт | 4 |
| 201 | 9219275 | Трансмиссия | 1 |
| 202 | YB60000075 | Бортовой редуктор | 1 |
| 203 | YB60000249 | Бортовой редуктор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
