Аккумулятор крышка — HITACHI ZX870H-3-HCMC

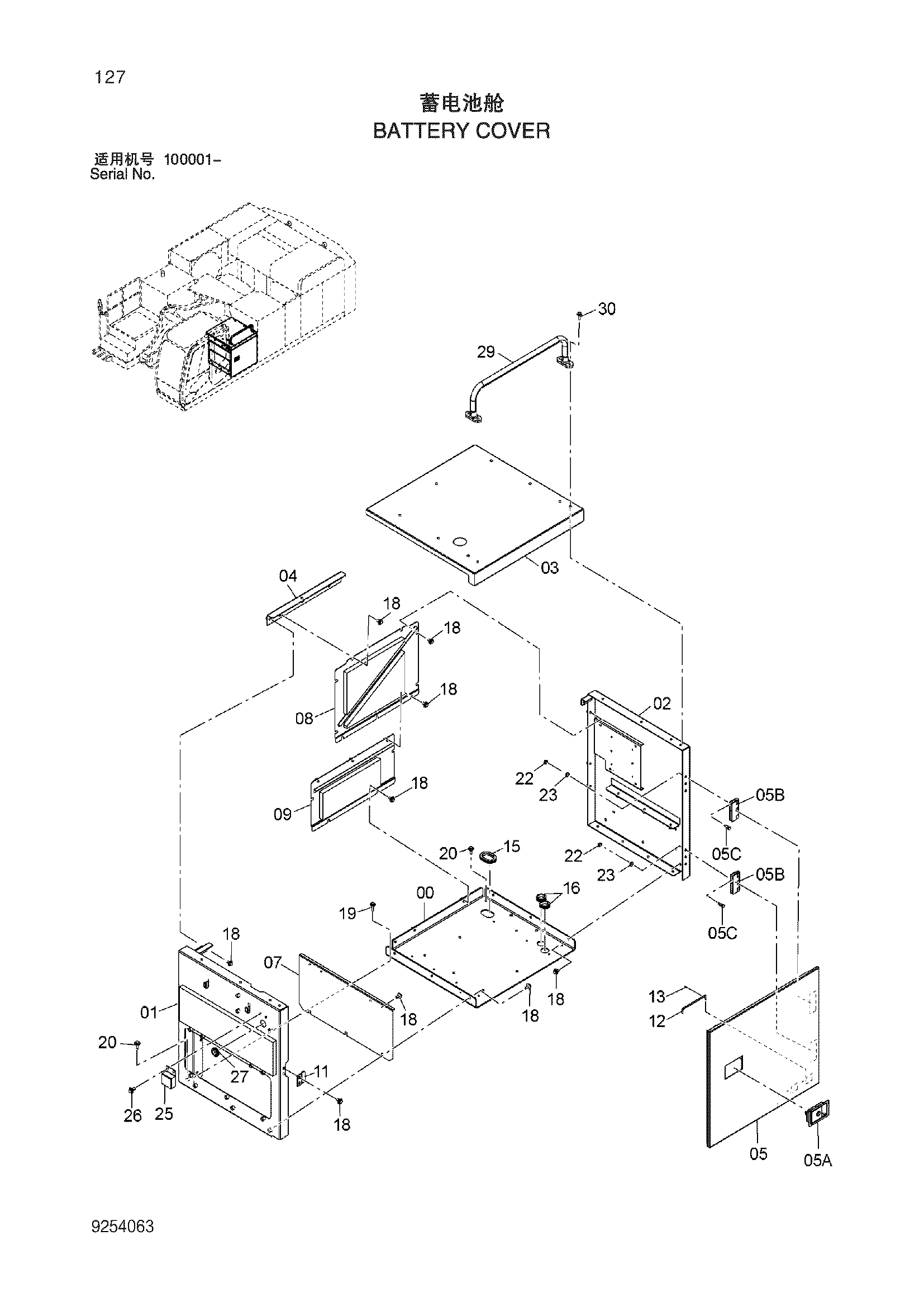

Заводская схема «Аккумулятор крышка» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049167 | Крышка | 1 |
| 01 | 7049168 | Крышка | 1 |
| 02 | 7049169 | Крышка | 1 |
| 03 | 7050136 | Крышка | 1 |
| 04 | 8101652 | Опора | 1 |
| 05 | 7048682 | Дверь | 1 |
| 05A | 4361768 | Замок | 1 |
| 05B | 4639668 | Петля | 2 |
| 05C | J901230 | Болт | 6 |
| 07 | 3107730 | Крышка | 1 |
| 08 | 8103946 | Крышка | 1 |
| 09 | 8100481 | Крышка | 1 |
| 11 | 4640646 | Ограничитель | 1 |
| 12 | 4341788 | Стойка | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 15 | 4340404 | Резиновая втулка | 1 |
| 16 | 4209294 | Резиновая втулка | 2 |
| 18 | J281230 | Болт с шайбой | 36 |
| 19 | J281250 | Болт с шайбой | 3 |
| 20 | J281240 | Болт с шайбой | 5 |
| 22 | J950012 | Гайка | 6 |
| 23 | J222012 | Шайба | 6 |
| 25 | 4641734 | Крышка | 1 |
| 26 | J281230 | Болт с шайбой | 2 |
| 27 | 4210485 | Резиновая втулка | 1 |
| 29 | 8104528 | Поручень | 1 |
| 30 | J271240 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
