Обратные трубопроводы (для масляный радиатор) — HITACHI ZX870H-3-HCMC

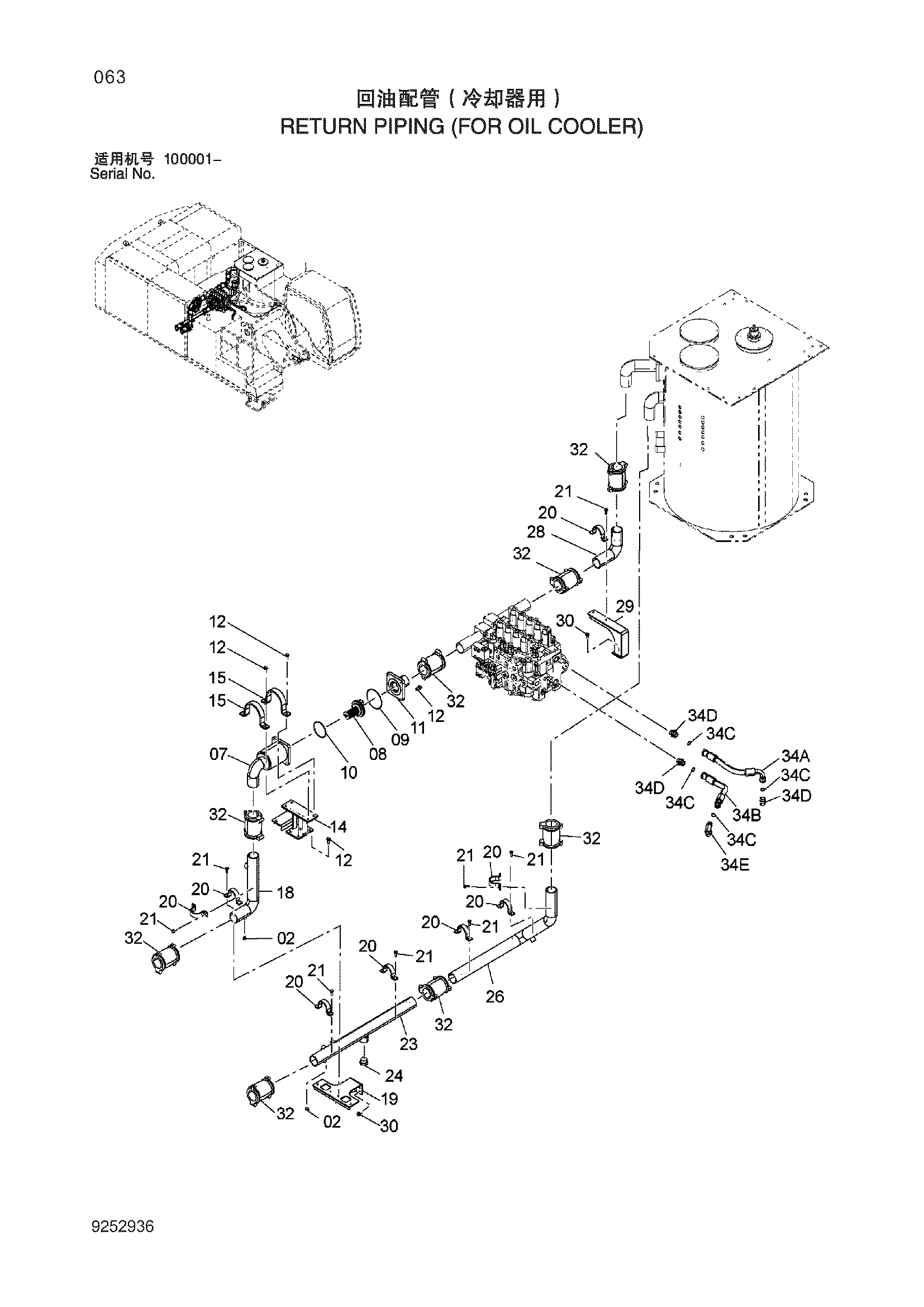

Заводская схема «Обратные трубопроводы (для масляный радиатор)» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4093624 | Пробка | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 8101083 | Трубка | 1 |
| 08 | 4433092 | Клапан | 1 |
| 09 | A811145 | Уплотнительное кольцо | 1 |
| 10 | 4154331 | Уплотнительное кольцо | 1 |
| 11 | 9764755 | Трубка | 1 |
| 12 | J271240 | Болт с шайбой | 12 |
| 14 | 8101556 | Кронштейн | 1 |
| 15 | 4246954 | Хомут трубки | 2 |
| 18 | 8101084 | Трубка | 1 |
| 19 | 8101546 | Кронштейн | 1 |
| 20 | 4000909 | Хомут трубки | 8 |
| 21 | J271035 | Болт с шайбой | 16 |
| 23 | 8101085 | Трубка | 1 |
| 24 | 4154693 | Пробка | 1 |
| 24A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 8101086 | Трубка | 1 |
| 28 | 9764746 | Трубка | 1 |
| 29 | 8101545 | Кронштейн | 1 |
| 30 | J271230 | Болт с шайбой | 6 |
| 32 | 4071215 | Муфта | 8 |
| 34A | 4640278 | Шланг | 1 |
| 34B | 4640279 | Шланг | 1 |
| 34C | 4187328 | Уплотнительное кольцо | 4 |
| 34D | A853188 | Адаптер | 3 |
| 34D1 | 4506429 | Уплотнительное кольцо | 1 |
| 34E | A853388 | Угловой штуцер | 1 |
| 34E1 | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
