Основные гидролинии (3)(для гидроцилиндр.) — HITACHI ZX870H-3-HCMC

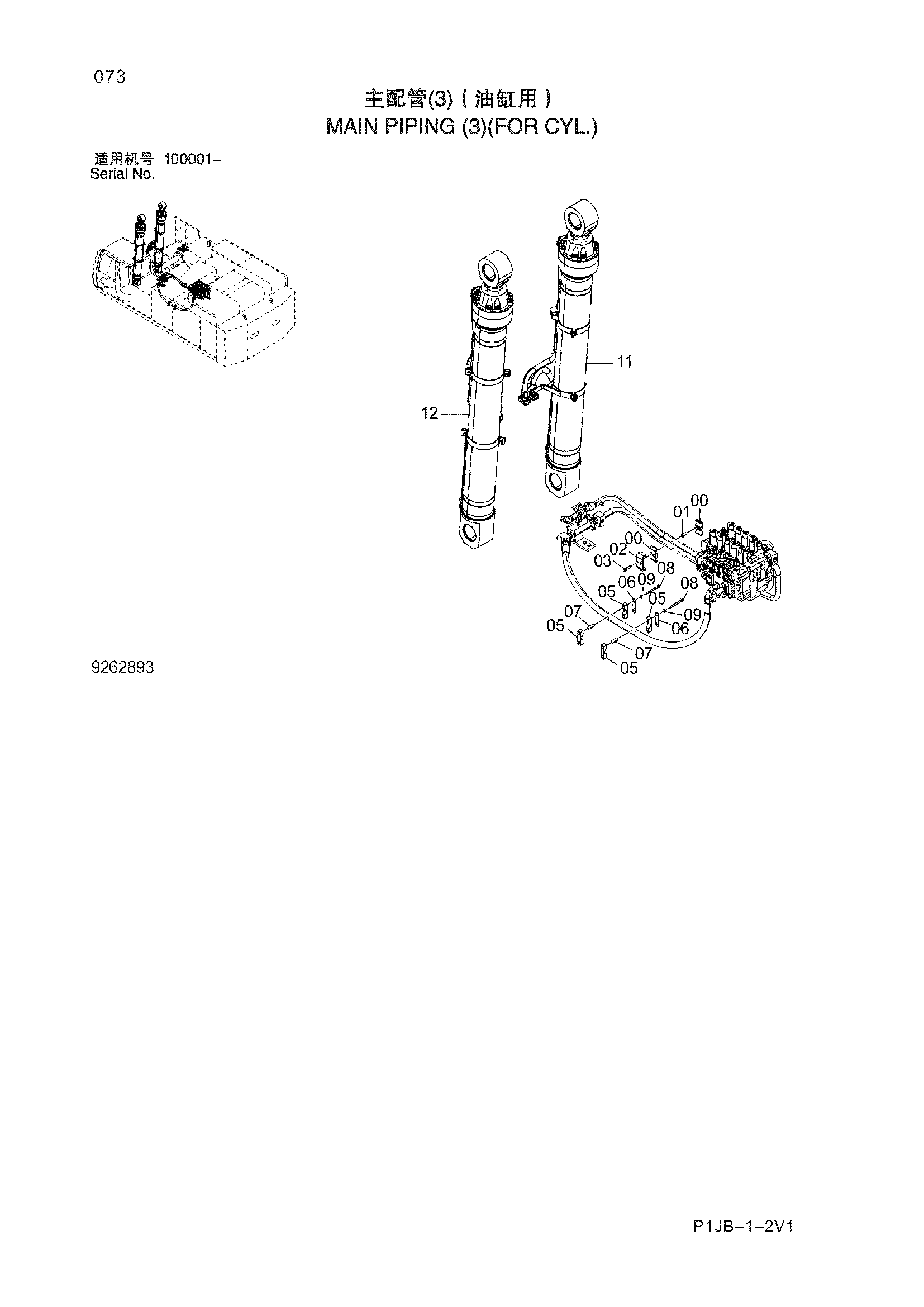

Заводская схема «Основные гидролинии (3)(для гидроцилиндр.)» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4638127	Хомут	2
01	4304539	Проставка	2
02	4638126	Хомут трубки	1
03	J271280	Болт с шайбой	2
05	4207036	Хомут	4
06	4207038	Пластина	2
07	4207037	Проставка	4
08	J901208	Болт	4
09	J222012	Шайба	4
11	4638080	Гидроцилиндр стрелы(правый)	1
12	4638081	Гидроцилиндр стрелы (левый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
