Рама крышка — HITACHI ZX870H-3-HCMC

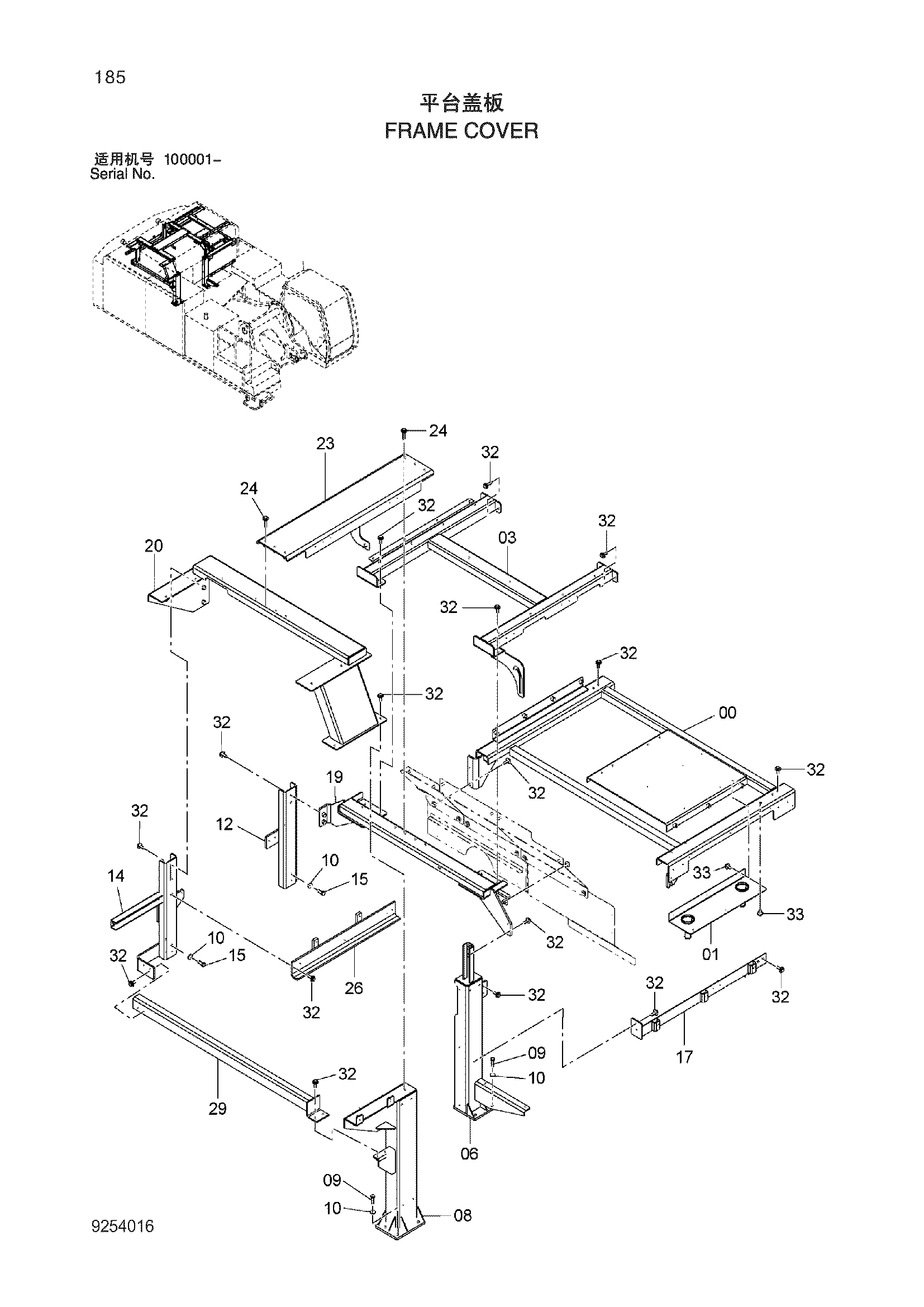

Заводская схема «Рама крышка» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024027 | Опора | 1 |
| 01 | 8103576 | Кронштейн | 1 |
| 03 | 7049055 | Опора | 1 |
| 06 | 7049175 | Опора | 1 |
| 08 | 7049176 | Опора | 1 |
| 09 | J921445 | Болт | 6 |
| 10 | J222014 | Шайба | 10 |
| 12 | 7049026 | Опора | 1 |
| 14 | 7049038 | Опора | 1 |
| 15 | J921435 | Болт | 4 |
| 17 | 8101982 | Кронштейн | 1 |
| 19 | 7049187 | Опора | 1 |
| 20 | 7049197 | Опора | 1 |
| 23 | 7049022 | Балка | 1 |
| 24 | J281260 | Болт с шайбой | 6 |
| 26 | 9764244 | Опора | 1 |
| 29 | 8101772 | Балка | 1 |
| 32 | J281240 | Болт с шайбой | 37 |
| 33 | J271230 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
