Гидробак — HITACHI ZX870H-3-HCMC

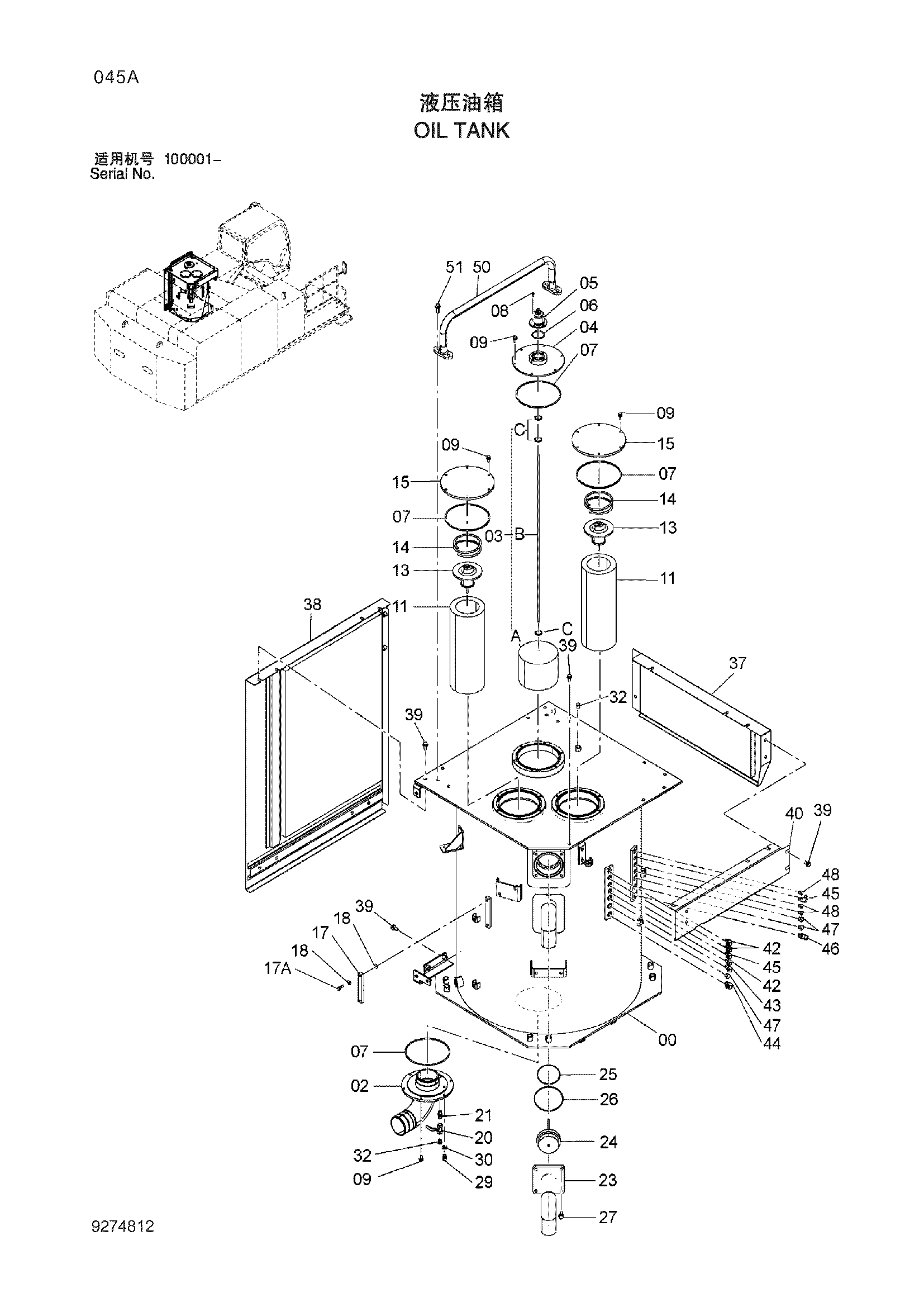

Заводская схема «Гидробак» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010224 | Гидробак | 1 |
| 02 | 8060017 | Фланец трубка | 1 |
| 03 | 4640137 | Всасывающий фильтр | 1 |
| 03A | 4317008 | Сетчатый фильтр | 1 |
| 03B | 4654591 | Шток | 1 |
| 03C | J950010 | Гайка | 3 |
| 04 | 8097375 | Крышка | 1 |
| 05 | 4434017 | Сапун | 1 |
| 05A | 4437833 | Корпус | 1 |
| 05B | 4437838 | Элемент | 1 |
| 05C | 4437837 | Крышка | 1 |
| 05D | 4371825 | Гайка | 1 |
| 05E | 4437836 | Колпачок | 1 |
| 06 | A810060 | Уплотнительное кольцо | 1 |
| 07 | A810220 | Уплотнительное кольцо | 4 |
| 08 | J780616 | Болт с внутренним шестигранником | 4 |
| 09 | J271025 | Болт с шайбой | 24 |
| 11 | 4630331 | Фильтрующий элемент | 2 |
| 13 | 4271000 | Клапан | 2 |
| 14 | 4271001 | Пружина | 2 |
| 15 | 3054856 | Крышка | 2 |
| 17 | 8053499 | Указатель уровня | 1 |
| 17A | 4100967 | Болт | 2 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 20 | 4209782 | Шаровой клапан | 1 |
| 21 | 94-1702 | Адаптер | 1 |
| 23 | 8101089 | Трубка фланец | 1 |
| 24 | 4433091 | Клапан | 1 |
| 25 | A811115 | Уплотнительное кольцо | 1 |
| 26 | A811145 | Уплотнительное кольцо | 1 |
| 27 | J271240 | Болт с шайбой | 4 |
| 29 | 4250260 | Датчик | 1 |
| 30 | 4250261 | Прокладка | 1 |
| 32 | 447483 | Пробка | 2 |
| 37 | 7049186 | Крышка | 1 |
| 38 | 7049190 | Крышка | 1 |
| 38A | H700064H | Крышка | 1 |
| 38B | H400337H | Резиновая прокладка | 1 |
| 39 | J281230 | Болт с шайбой | 20 |
| 40 | 3105892 | Крышка | 1 |
| 42 | A852322 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852332 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852334 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852323 | Угловой штуцер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A885003 | Пробка | 3 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A885002 | Пробка | 3 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 8104528 | Поручень | 1 |
| 51 | J271240 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
