Пилотные гидролинии (3-2) — HITACHI ZX870H-3-HCMC

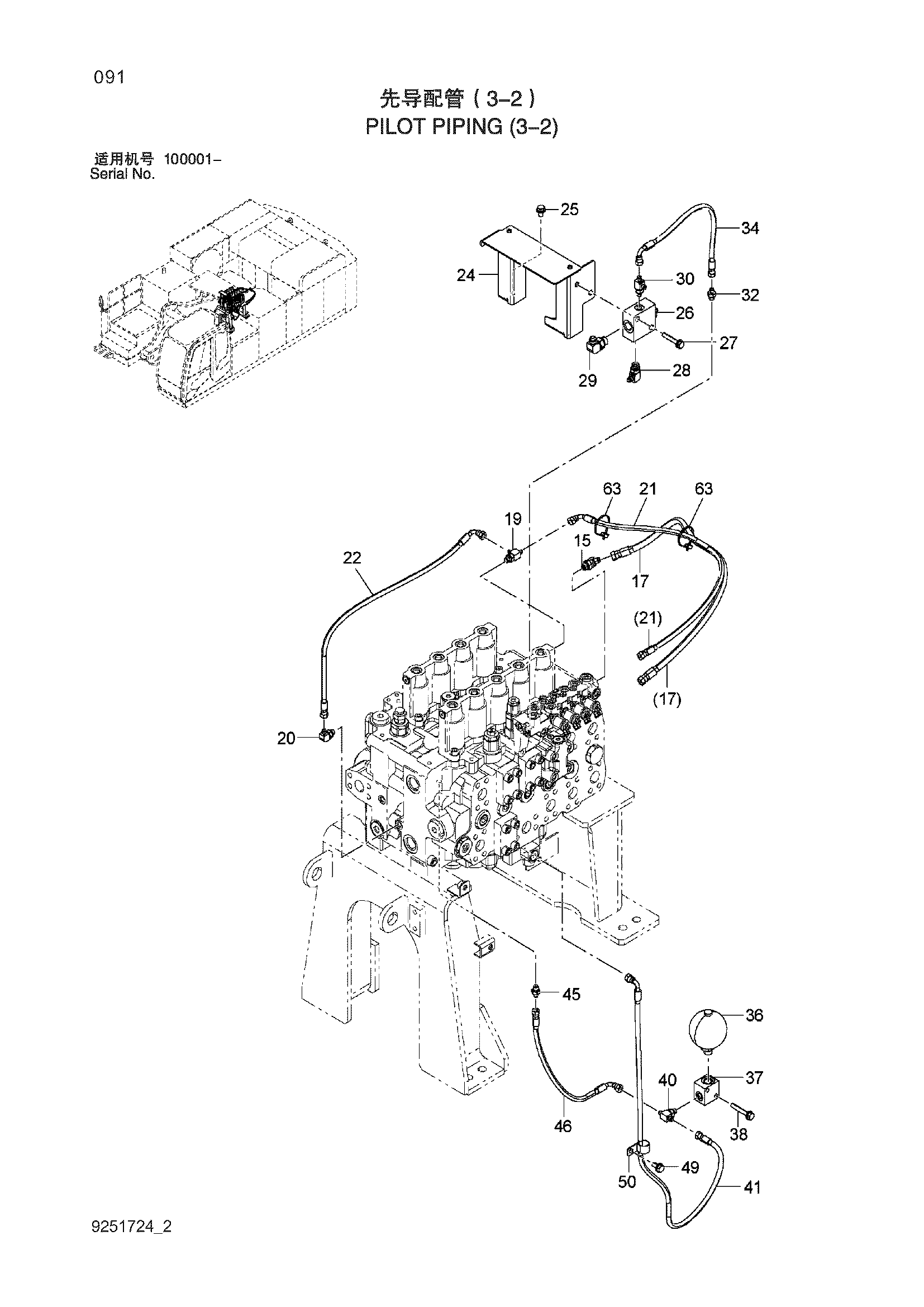

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI ZX870H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4644370 | Шланг | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4644344 | Шланг | 1 |
| 22 | 9261220 | Шланг в сборе | 1 |
| 22A | 4638242 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 24 | 7049631 | Кронштейн | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 26 | 9123033 | Обратный клапан | 1 |
| 27 | J271060 | Болт с шайбой | 2 |
| 28 | A852333 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852344 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852422 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4618606 | Шланг | 1 |
| 36 | 4195978 | Гидроаккумулятор | 1 |
| 36A | 954493 | Уплотнительное кольцо | 1 |
| 37 | 3036998 | Блок | 1 |
| 38 | J271065 | Болт с шайбой | 2 |
| 40 | A852522 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4640969 | Шланг | 1 |
| 45 | A852122 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4640968 | Шланг | 1 |
| 49 | J271025 | Болт с шайбой | 1 |
| 50 | 4190263 | Зажим | 1 |
| 63 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
