Орошение трубопроводы (3.6m HD рукоять)(правый) — HITACHI ZX870H-3

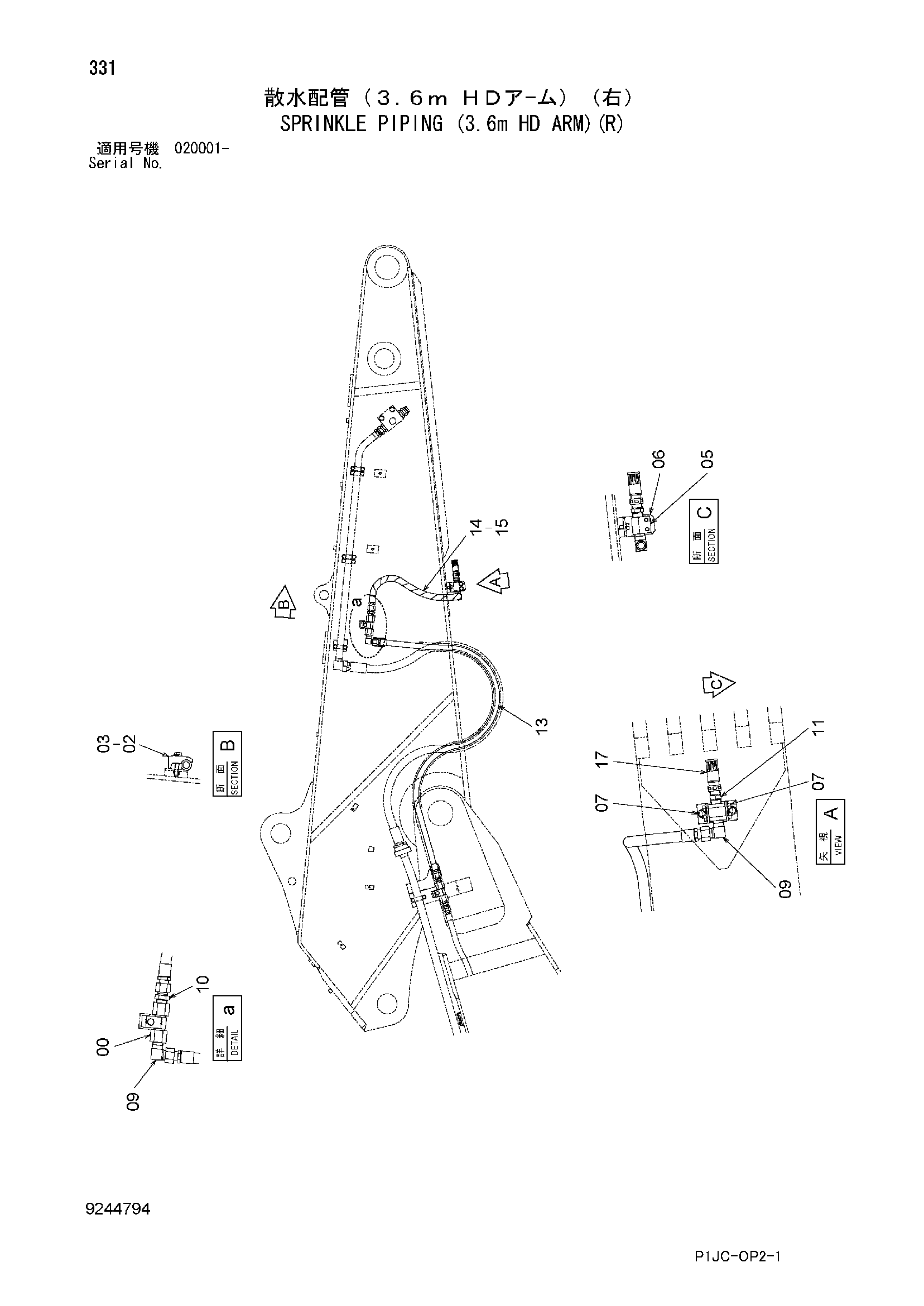

Заводская схема «Орошение трубопроводы (3.6m HD рукоять)(правый)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 02 | 4190127 | Хомут трубки | 1 |
| 03 | J271270 | Болт с шайбой | 1 |
| 03A | J901270 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4615170 | Блок | 1 |
| 06 | 8101694 | Кронштейн | 1 |
| 07 | J271225 | Болт с шайбой | 6 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 94-1405 | Угловой штуцер | 2 |
| 10 | 94-1305 | Адаптер | 1 |
| 11 | 94-1705 | Адаптер | 1 |
| 13 | 4634041 | Шланг | 1 |
| 14 | 4205390 | Шланг | 1 |
| 15 | 4327294 | Защитный кожух | 2 |
| 17 | 4648124 | Форсунка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
