Гидролинии рабочего оборудования (1)(R стрела 8.4m) — HITACHI ZX870H-3

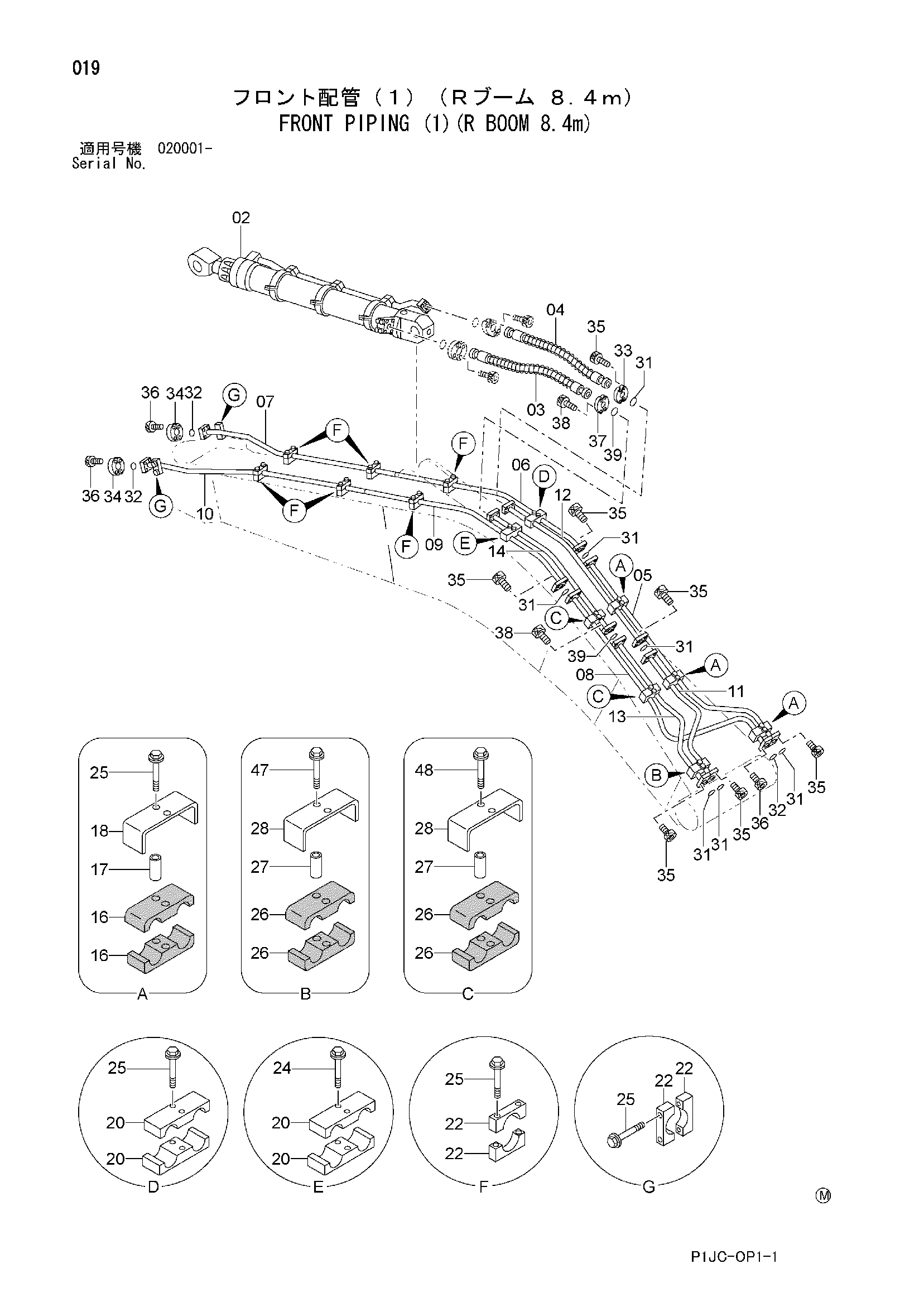

Заводская схема «Гидролинии рабочего оборудования (1)(R стрела 8.4m)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4638083 | Гидроцилиндр рукояти | 1 |
| 03 | 4642480 | Шланг | 1 |
| 04 | 4642481 | Шланг | 1 |
| 05 | 8101920 | Трубка | 1 |
| 06 | 8101921 | Трубка | 1 |
| 07 | 8101922 | Трубка | 1 |
| 08 | 8101923 | Трубка | 1 |
| 09 | 8101924 | Трубка | 1 |
| 10 | 8101925 | Трубка | 1 |
| 11 | 8101926 | Трубка | 1 |
| 12 | 8101927 | Трубка | 1 |
| 13 | 8101928 | Трубка | 1 |
| 14 | 8101929 | Трубка | 1 |
| 16 | 4342703 | Хомут | 6 |
| 17 | 4342699 | Проставка | 6 |
| 18 | 4342695 | Хомут трубки | 3 |
| 20 | 4342772 | Хомут | 2 |
| 22 | 4641366 | Хомут трубки | 16 |
| 25 | J271200 | Болт с шайбой | 24 |
| 25A | J901200 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4642003 | Хомут | 6 |
| 27 | 4642008 | Проставка | 6 |
| 28 | 4642009 | Хомут трубки | 3 |
| 29 | 4642012 | Хомут трубки | 2 |
| 31 | 4510169 | Уплотнительное кольцо | 9 |
| 32 | 4508805 | Уплотнительное кольцо | 3 |
| 33 | 4075854 | Разъёмный фланец | 2 |
| 34 | 4089703 | Разъёмный фланец | 4 |
| 35 | M341650 | Болт с внутренним шестигранником | 36 |
| 36 | M341445 | Болт с внутренним шестигранником | 12 |
| 37 | 4169565 | Разъёмный фланец | 2 |
| 38 | M342065 | Болт с внутренним шестигранником | 8 |
| 39 | 4510170 | Уплотнительное кольцо | 2 |
| 41 | J222014 | Шайба | 8 |
| 47 | J901402 | Болт | 4 |
| 48 | J901404 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
