Гусеница центральный рама — HITACHI ZX870H-3

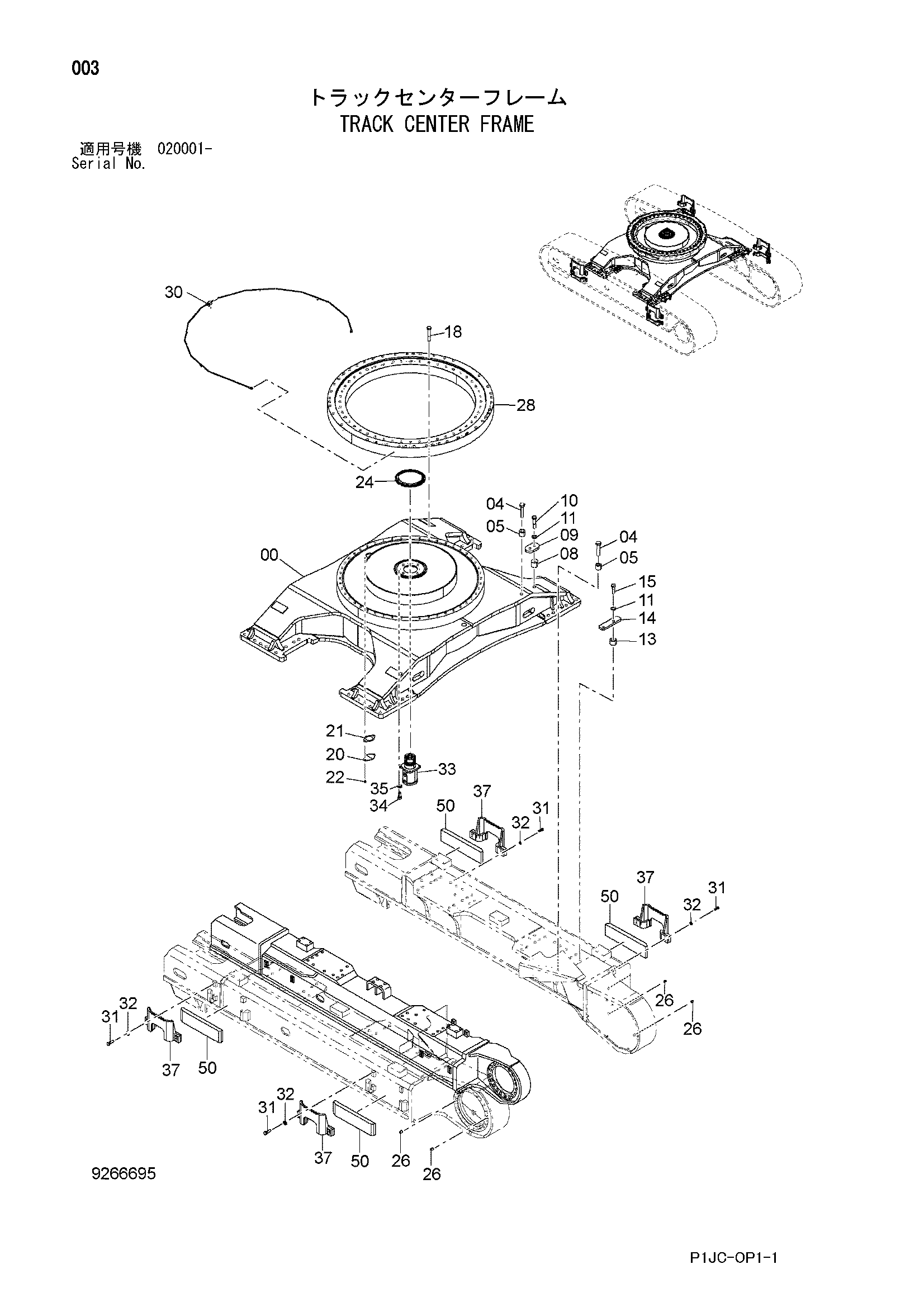

Заводская схема «Гусеница центральный рама» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010084 | Рама трукк | 1 |
| 04 | 4639684 | Болт | 36 |
| 05 | 4218944 | Проставка | 36 |
| 08 | 4639597 | Проставка | 8 |
| 09 | 4207766 | Стопорная пластина | 4 |
| 10 | J833010 | Болт | 8 |
| 11 | 4114408 | Шайба | 16 |
| 13 | 4243157 | Проставка | 8 |
| 14 | 4639576 | Направляющая | 4 |
| 15 | J833002 | Болт | 8 |
| 18 | J833013 | Болт | 48 |
| 20 | 4013896 | Крышка | 1 |
| 21 | 4244172 | Манжета | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4610571 | Уплотнение | 1 |
| 26 | 425175 | Пробка | 4 |
| 31 | J901650 | Болт | 16 |
| 32 | J222016 | Шайба | 16 |
| 33 | 9183296 | Центральный коллектор | 1 |
| 34 | J901640 | Болт | 4 |
| 35 | J222016 | Шайба | 4 |
| 37 | 8101295 | Ступень | 4 |
| 50 | 4617840 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
