Поворот трубопроводы (5.3m верхний стрела)(R: 2-пипес, L: 1-трубка) — HITACHI ZX870H-3

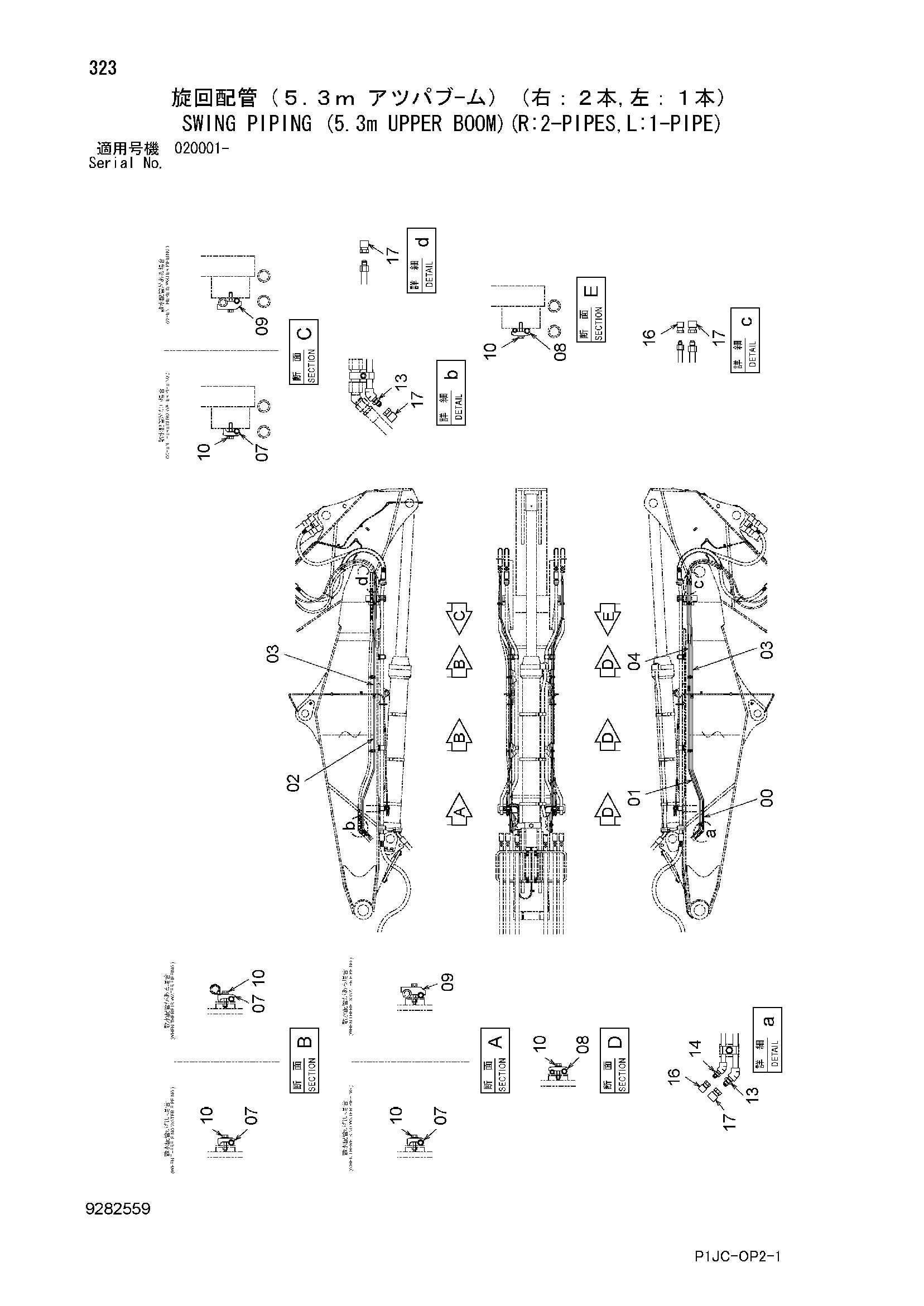

Заводская схема «Поворот трубопроводы (5.3m верхний стрела)(R: 2-пипес, L: 1-трубка)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110957 | Трубка | 1 |
| 01 | 8110958 | Трубка | 1 |
| 02 | 8110959 | Трубка | 1 |
| 03 | 8110960 | Трубка | 2 |
| 04 | 8110961 | Трубка | 1 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | 4202559 | Хомут трубки | 4 |
| 09 | 4628783 | Хомут трубки | 2 |
| 10 | J271255 | Болт с шайбой | 8 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 4221287 | Адаптер | 2 |
| 14 | 4154652 | Адаптер | 1 |
| 16 | 4223518 | Пробка унион | 2 |
| 17 | 4223519 | Пробка унион | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
