Передний камера трубопроводы — HITACHI ZX870H-3

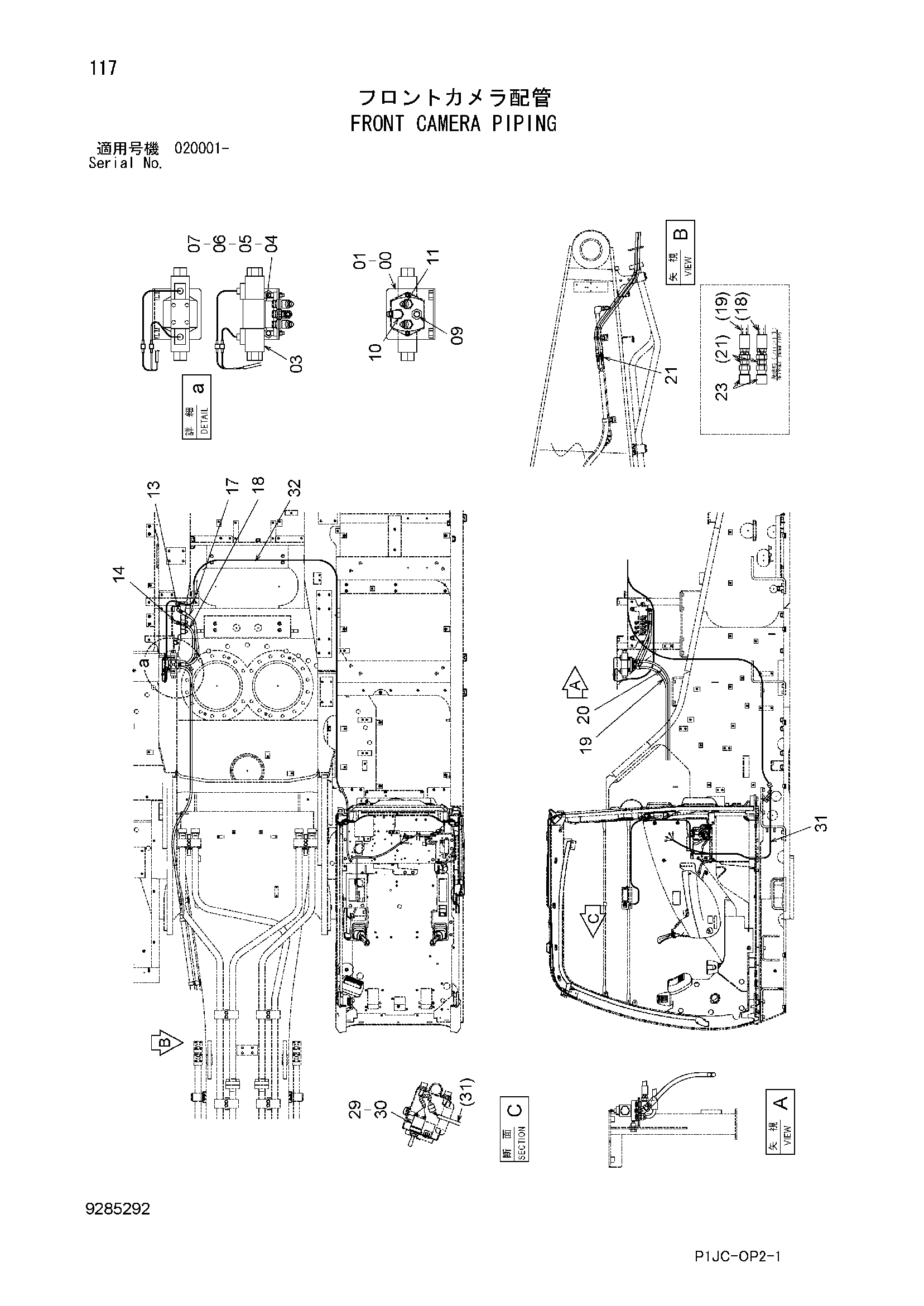

Заводская схема «Передний камера трубопроводы» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768238 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 2 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4610807 | Электромагнитный клапан | 1 |
| 04 | 4465103 | Пластина клапан | 1 |
| 05 | J780625 | Болт с внутренним шестигранником | 2 |
| 06 | A590906 | Пружинная шайба | 2 |
| 07 | M500605 | Гайка | 2 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852233 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4468187 | Шланг | 1 |
| 18 | 4636420 | Шланг | 1 |
| 19 | 4630306 | Шланг | 1 |
| 20 | 4630307 | Шланг | 1 |
| 21 | 4231653 | Адаптер | 2 |
| 23 | 4223518 | Пробка унион | 2 |
| 29 | 4624397 | Информационная табличка | 1 |
| 30 | 4471531 | Выключатель | 1 |
| 31 | 3111904 | Жгут проводов | 1 |
| 32 | 4679115 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
