Орошение трубопроводы — HITACHI ZX870H-3

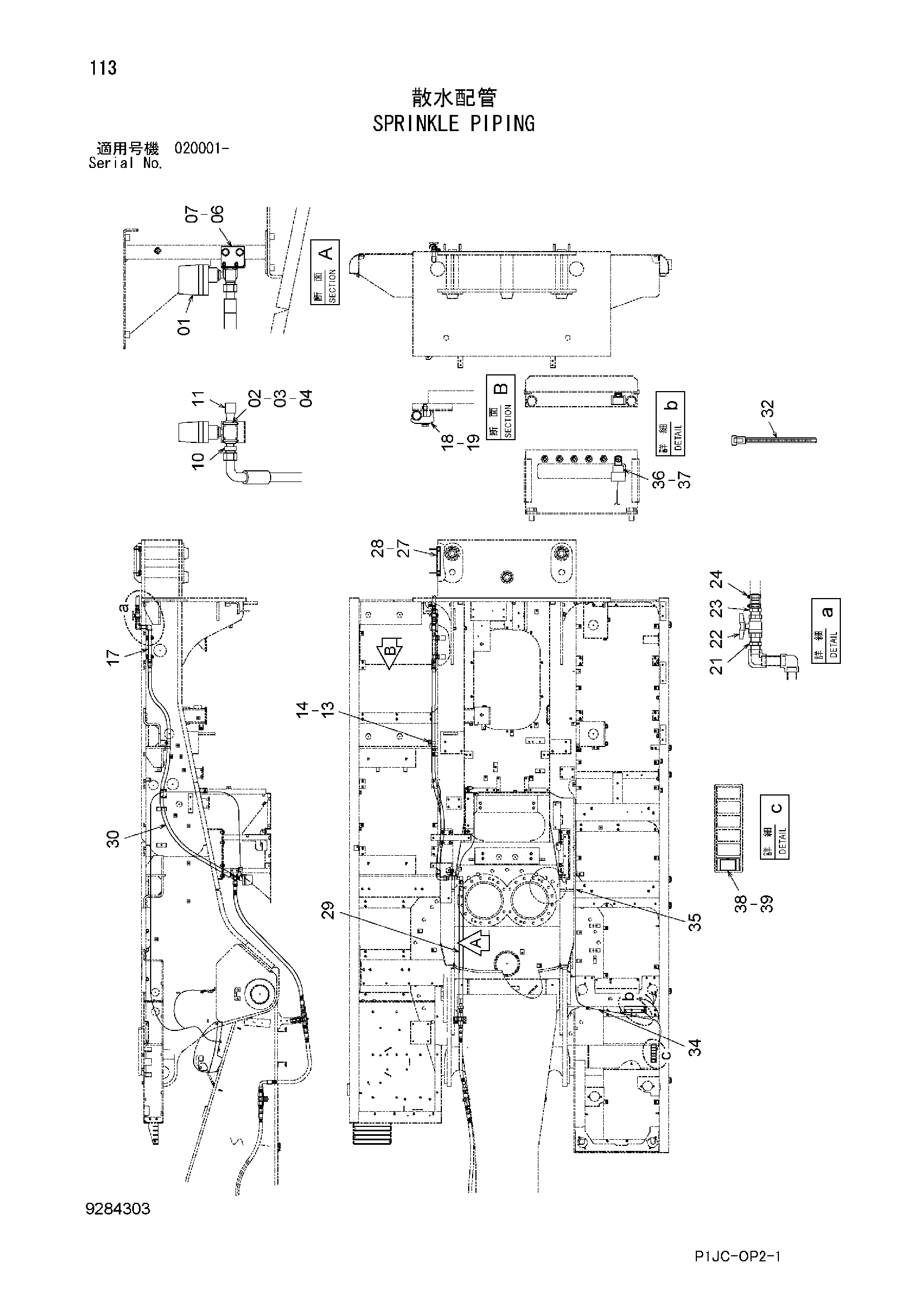

Заводская схема «Орошение трубопроводы» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4674149 | Электромагнитный клапан | 1 |
| 02 | 4608022 | U-образный болт | 2 |
| 03 | A590106 | Плоская шайба | 4 |
| 04 | M500605 | Гайка | 8 |
| 06 | 9768792 | Кронштейн | 1 |
| 07 | J271220 | Болт с шайбой | 2 |
| 07A | J901220 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 10 | 4086752 | Адаптер | 1 |
| 11 | 4304187 | Соединение шланг | 1 |
| 13 | 4190264 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 9768794 | Трубка | 1 |
| 18 | 4190127 | Хомут трубки | 2 |
| 19 | J271270 | Болт с шайбой | 2 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 94-1705 | Адаптер | 1 |
| 22 | 4345526 | Шаровой клапан | 1 |
| 23 | 4306050 | Соединение шланг | 1 |
| 24 | 4505243 | Хомут шланга | 2 |
| 27 | 9768793 | Направляющая | 1 |
| 28 | J271020 | Болт с шайбой | 4 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 9291578 | Шланг в сборе | 1 |
| 29A | 4268949 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 6 |
| 30 | 9284304 | Шланг в сборе | 1 |
| 30A | 4308033 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 5 |
| 32 | 4121859 | Ленточный зажим | 5 |
| 34 | 3110904 | Жгут проводов | 1 |
| 35 | 4677819 | Жгут проводов | 1 |
| 36 | 4414207 | Реле | 1 |
| 37 | J460616 | Винт с шайбой | 1 |
| 38 | 4674545 | Выключатель | 1 |
| 39 | 4674563 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
