4Ходовой многофункциональный рычаг — HITACHI ZX870H-3

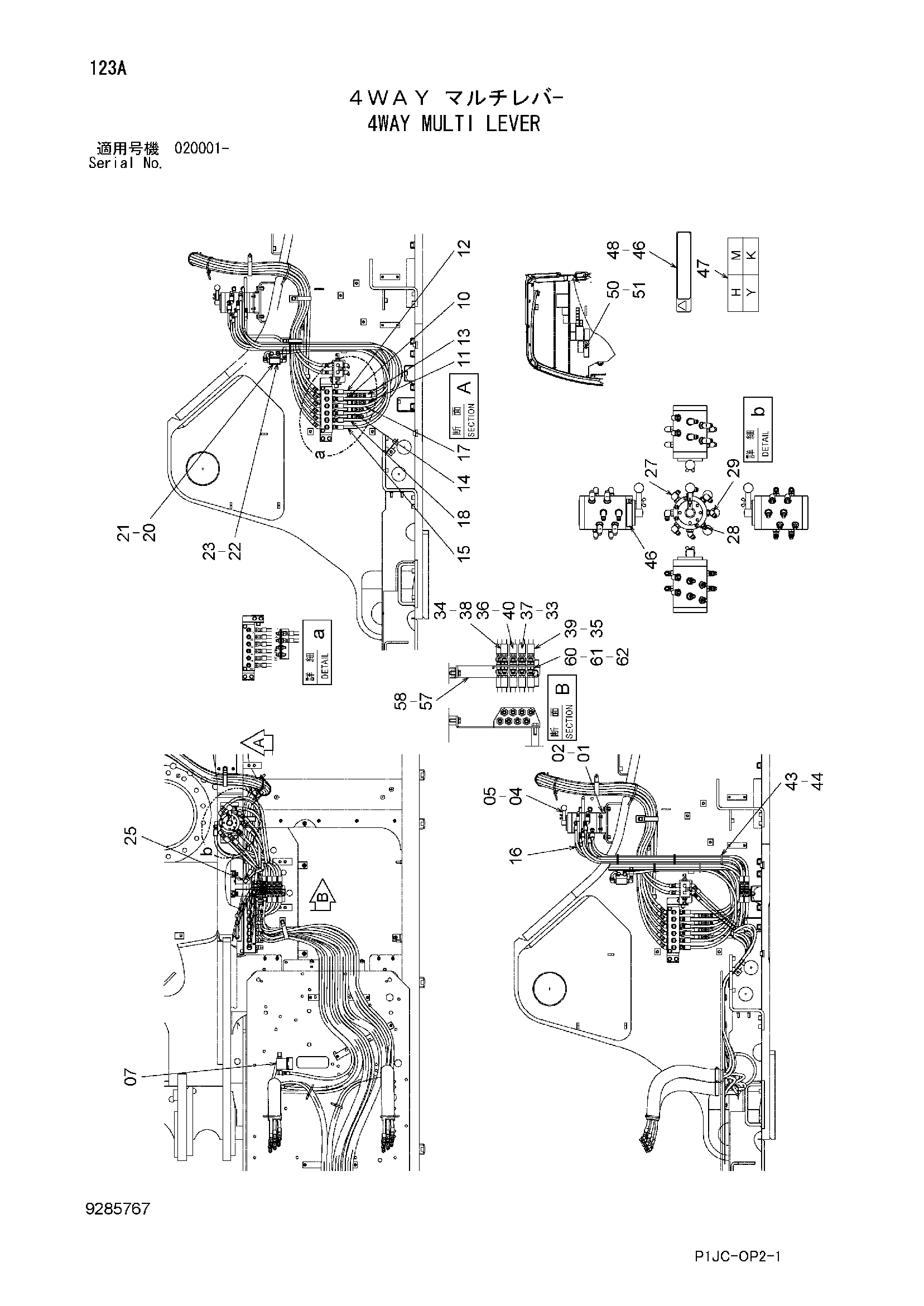

Заводская схема «4Ходовой многофункциональный рычаг» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4678764 | Кронштейн | 1 |
| 02 | J271035 | Болт с шайбой | 4 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4447276 | Клапан селектор | 1 |
| 05 | J260816 | Болт с шайбой | 4 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4666038 | Блок | 1 |
| 10 | 4678850 | Шланг | 1 |
| 11 | 4678851 | Шланг | 1 |
| 12 | 4678852 | Шланг | 1 |
| 13 | 4678853 | Шланг | 1 |
| 14 | 4678854 | Шланг | 1 |
| 15 | 4678855 | Шланг | 1 |
| 16 | 4678856 | Шланг | 1 |
| 17 | 4678857 | Шланг | 1 |
| 18 | 4678858 | Шланг | 1 |
| 20 | 4678765 | Пластина | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4642264 | Клапан регулировочный | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | A852333 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 10 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852123 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852223 | Угловой штуцер | 4 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4679793 | Шланг | 1 |
| 34 | 4679791 | Шланг | 1 |
| 35 | 4679794 | Шланг | 1 |
| 36 | 4679792 | Шланг | 1 |
| 37 | 4679797 | Шланг | 1 |
| 38 | 4679795 | Шланг | 1 |
| 39 | 4447641 | Шланг | 1 |
| 40 | 4679796 | Шланг | 1 |
| 43 | 4055312 | Ленточный зажим | 6 |
| 44 | 4121859 | Ленточный зажим | 2 |
| 46 | 4372969 | Информационная табличка | 1 |
| 47 | 3059267 | Информационная табличка | 1 |
| 48 | 4372968 | Информационная табличка | 1 |
| 50 | 4260602 | Корпус | 1 |
| 51 | 4288249 | Пластина (к-тйпе) | 1 |
| 51 | 4288250 | Пластина (х-тйпе) | 1 |
| 51 | 4288251 | Пластина (м-тйпе) | 1 |
| 51 | 4288252 | Пластина (й-тйпе) | 1 |
| 57 | 4679790 | Кронштейн | 1 |
| 58 | J271030 | Болт с шайбой | 2 |
| 58A | J901030 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 4202532 | Адаптер | 8 |
| 61 | 4202531 | Гайка | 8 |
| 62 | A590914 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
