Гидролинии рабочего оборудования (3.6m адаптер стрела) — HITACHI ZX870H-3

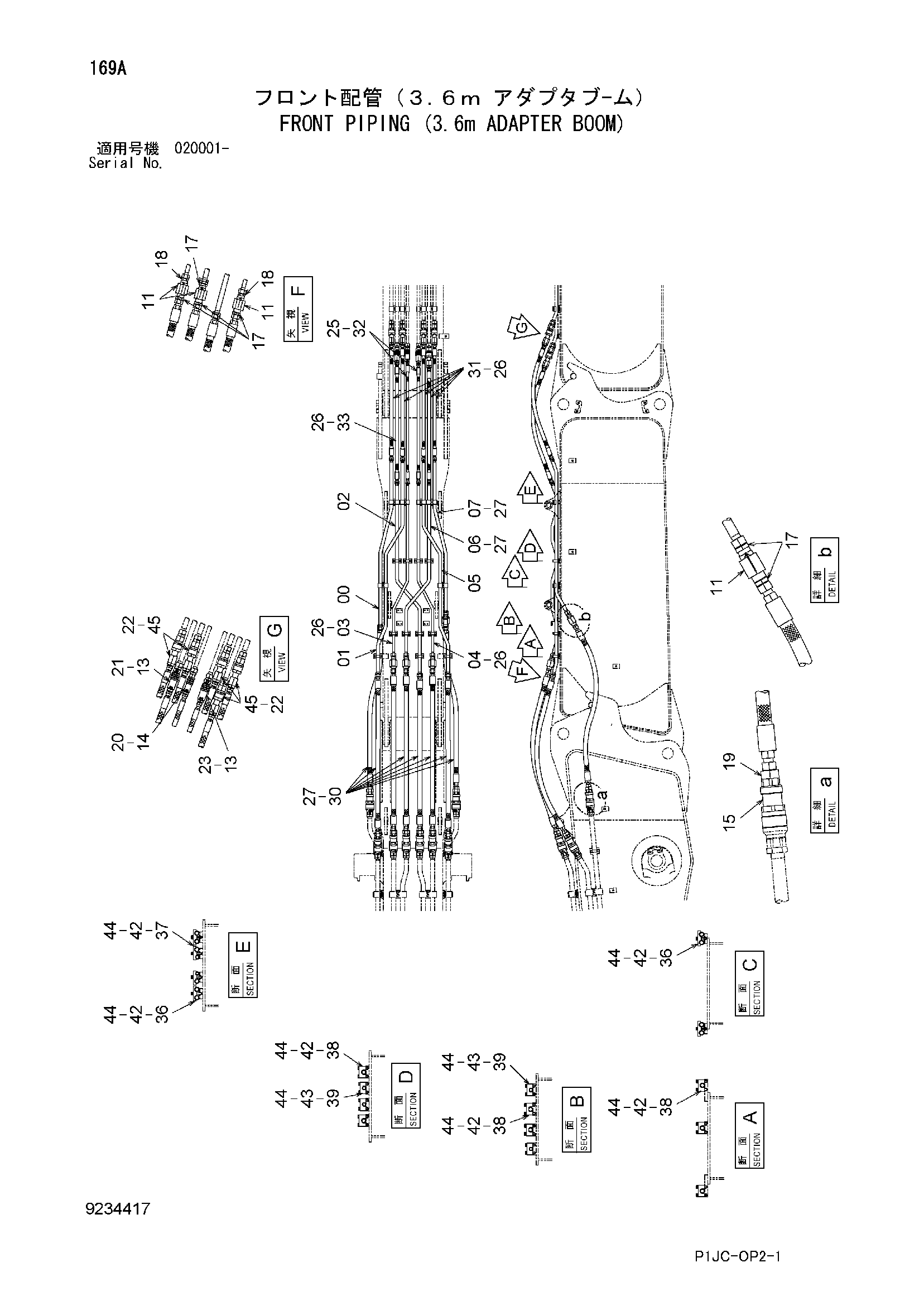

Заводская схема «Гидролинии рабочего оборудования (3.6m адаптер стрела)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094399 | Трубка | 1 |
| 01 | 8094400 | Трубка | 1 |
| 02 | 8094401 | Трубка | 1 |
| 03 | 8094402 | Трубка | 1 |
| 04 | 8094403 | Трубка | 1 |
| 05 | 8094404 | Трубка | 1 |
| 06 | 8094405 | Трубка | 1 |
| 07 | 8094406 | Трубка | 1 |
| 11 | 9075046 | Клапан замедленного возврата | 4 |
| 13 | 4455882 | Самоуплотняющееся соединение | 2 |
| 14 | 4455880 | Самоуплотняющееся соединение | 1 |
| 15 | 4657074 | Самоуплотняющееся соединение | 8 |
| 17 | A853180 | Адаптер | 6 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | A853188 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4612380 | Адаптер | 8 |
| 20 | A853166 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A853188 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A853108 | Адаптер | 5 |
| 22A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 4189537 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 4 |
| 26 | 4187328 | Уплотнительное кольцо | 14 |
| 27 | 4187329 | Уплотнительное кольцо | 18 |
| 30 | 4613480 | Шланг | 8 |
| 31 | 4265832 | Шланг | 5 |
| 32 | 4259445 | Шланг | 2 |
| 33 | 4259446 | Шланг | 1 |
| 36 | 4612395 | Хомут трубки | 4 |
| 37 | 4612394 | Хомут трубки | 2 |
| 38 | 4612535 | Хомут трубки | 7 |
| 39 | 4612536 | Хомут трубки | 4 |
| 42 | J901270 | Болт | 26 |
| 43 | J901265 | Болт | 8 |
| 44 | A590912 | Пружинная шайба | 34 |
| 45 | 4665540 | Самоуплотняющееся соединение | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
