Гидроцилиндр стрелы (правый) — HITACHI ZX870H-3

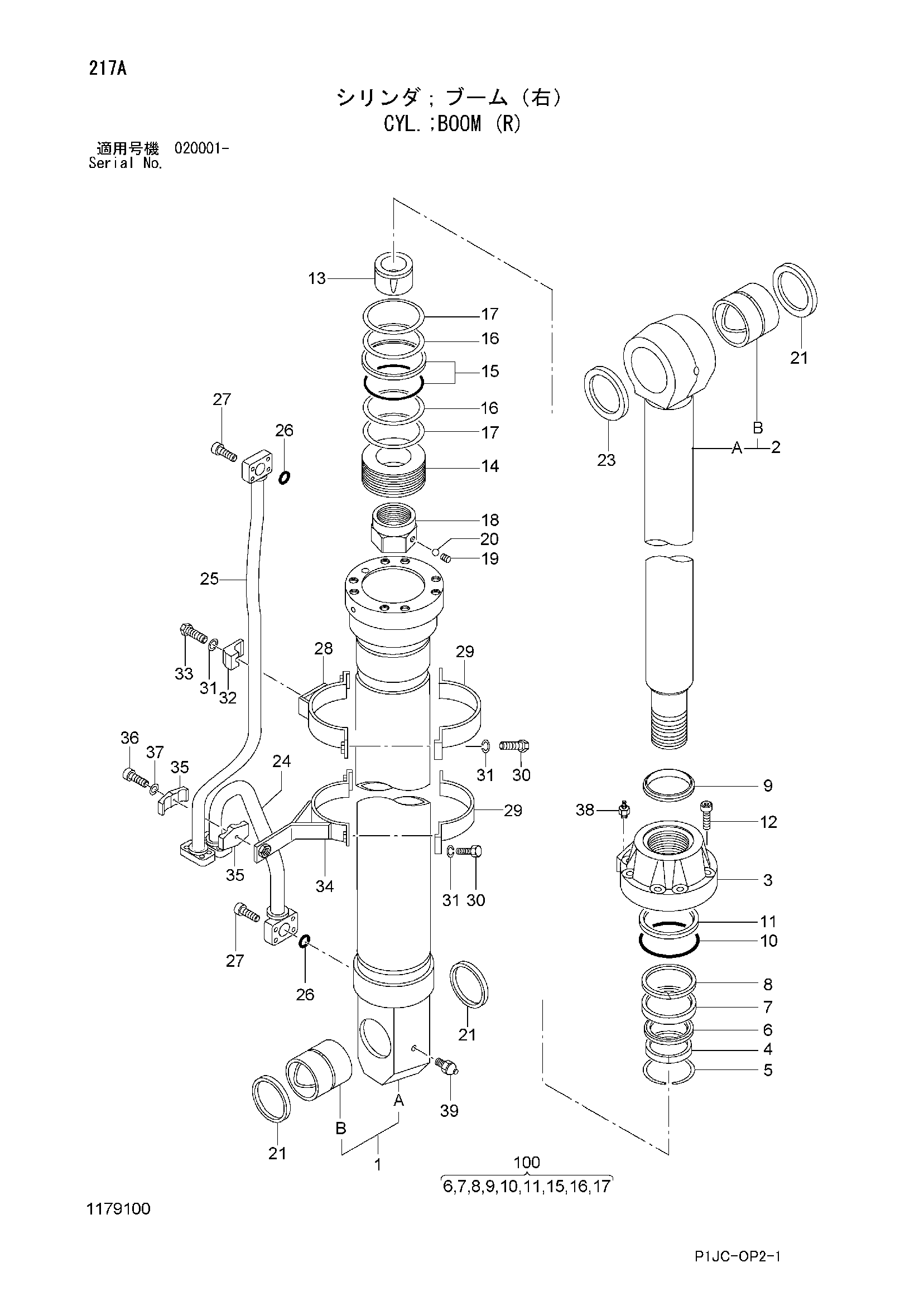

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4671869 | Гидроцилиндр стрелы (правый) | 1 | |
| 1 | 1179101 | Труба гидроцилиндра комплект | 1 |
| 1B | 1179102 | Втулка пальца | 1 |
| 2 | 1179103 | Шток поршня комплект | 1 |
| 2B | 1179104 | Втулка пальца | 1 |
| 3 | 1179105 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0952504 | Кольцо | 1 |
| 7 | 0978305 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0978306 | Грязесъёмное кольцо | 1 |
| 10 | A811210 | Уплотнительное кольцо | 1 |
| 11 | 0831306 | Опорное кольцо | 1 |
| 12 | 0343305 | Болт с внутренним шестигранником | 8 |
| 13 | 0781704 | Амортизирующий подшипник | 1 |
| 14 | 0978307 | Поршень | 1 |
| 15 | 0242712 | Уплотнительное кольцо | 1 |
| 16 | 0978308 | Направляющее кольцо | 2 |
| 17 | 0242714 | Кольцо | 2 |
| 18 | 0781707 | Гайка | 1 |
| 19 | 0400215 | Установочный винт | 1 |
| 20 | 0400216 | Стальной шарик | 1 |
| 23 | 4251767 | Грязесъёмное кольцо | 4 |
| 24 | 0978107 | Трубка | 1 |
| 25 | 1179106 | Трубка в сборе | 1 |
| 26 | 955612 | Уплотнительное кольцо | 2 |
| 27 | M341445 | Болт с внутренним шестигранником | 8 |
| 28 | 0410306 | Лента | 1 |
| 29 | 0831310 | Лента | 2 |
| 30 | 0379919 | Болт | 4 |
| 31 | A590914 | Пружинная шайба | 5 |
| 32 | 0972307 | Хомут трубки | 1 |
| 33 | 0254312 | Болт | 1 |
| 34 | 0952510 | Лента | 1 |
| 35 | 0379821 | Хомут трубки | 2 |
| 36 | 0417614 | Болт | 1 |
| 37 | 0168014 | Пружинная шайба | 1 |
| 38 | 0643016 | Воздушный клапан | 1 |
| 39 | 0952505 | Штуцер | 1 |
| 40 | 1179107 | Пробка | 2 |
| 100 | 4653862 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
