Гидролинии рабочего оборудования (3.6m HD рукоять) — HITACHI ZX870H-3

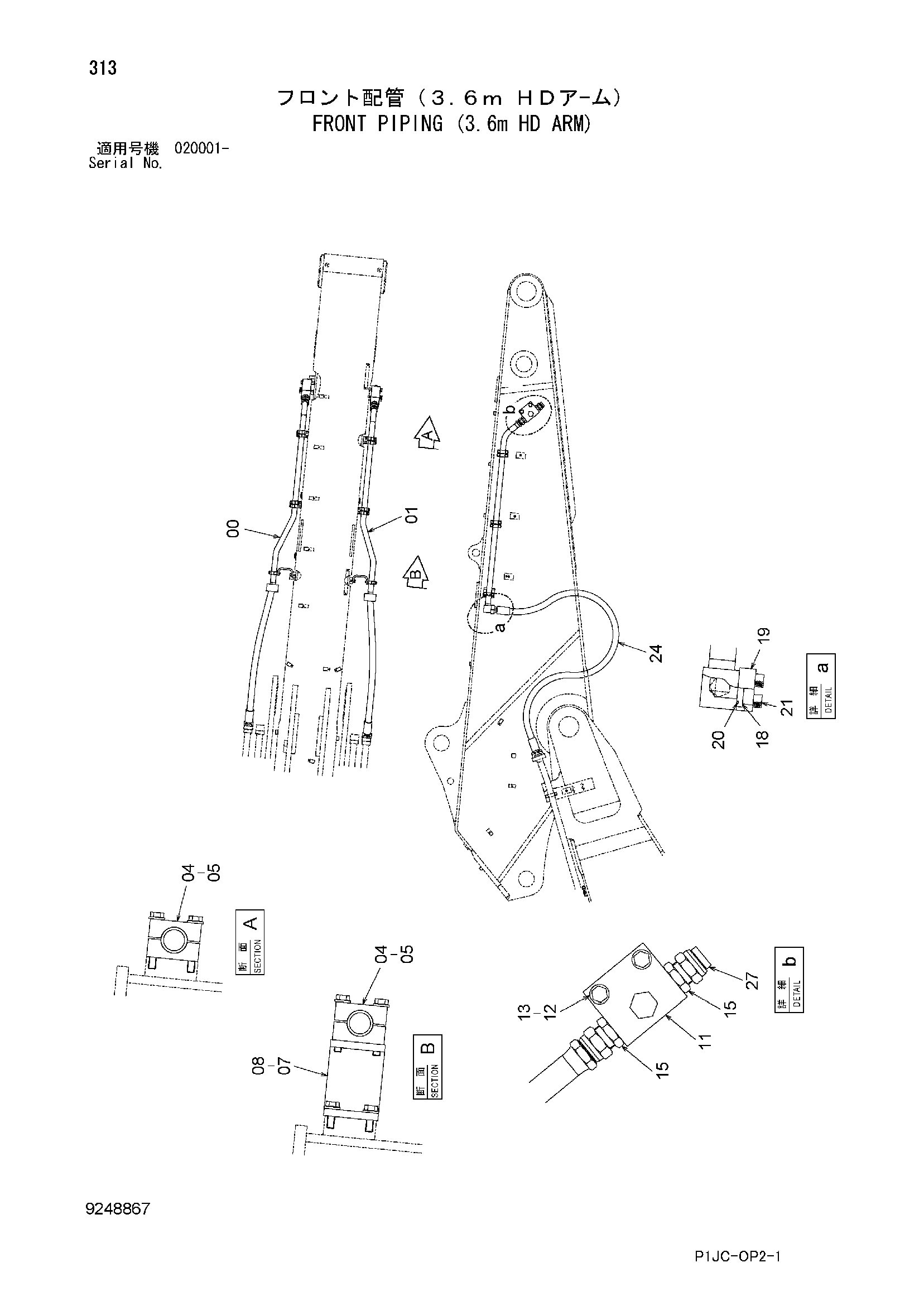

Заводская схема «Гидролинии рабочего оборудования (3.6m HD рукоять)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100065 | Трубка | 1 |
| 01 | 8100064 | Трубка | 1 |
| 04 | 4334364 | Хомут трубки | 20 |
| 05 | J271285 | BOL0T с шайбой | 20 |
| 05A | J901285 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4633893 | Кронштейн | 2 |
| 08 | J271235 | Болт с шайбой | 4 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4613489 | Запорный клапан | 2 |
| 12 | J901600 | Болт | 4 |
| 13 | J222016 | Шайба | 4 |
| 15 | 4042035 | Адаптер | 4 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4336672 | Крышка | 2 |
| 19 | 4089703 | Разъёмный фланец | 4 |
| 20 | 4508805 | Уплотнительное кольцо | 2 |
| 21 | M341445 | Болт с внутренним шестигранником | 8 |
| 24 | 4373644 | Шланг | 2 |
| 27 | 4254312 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
