Гидролинии рабочего оборудования (3.3m вставка стрела) — HITACHI ZX870H-3

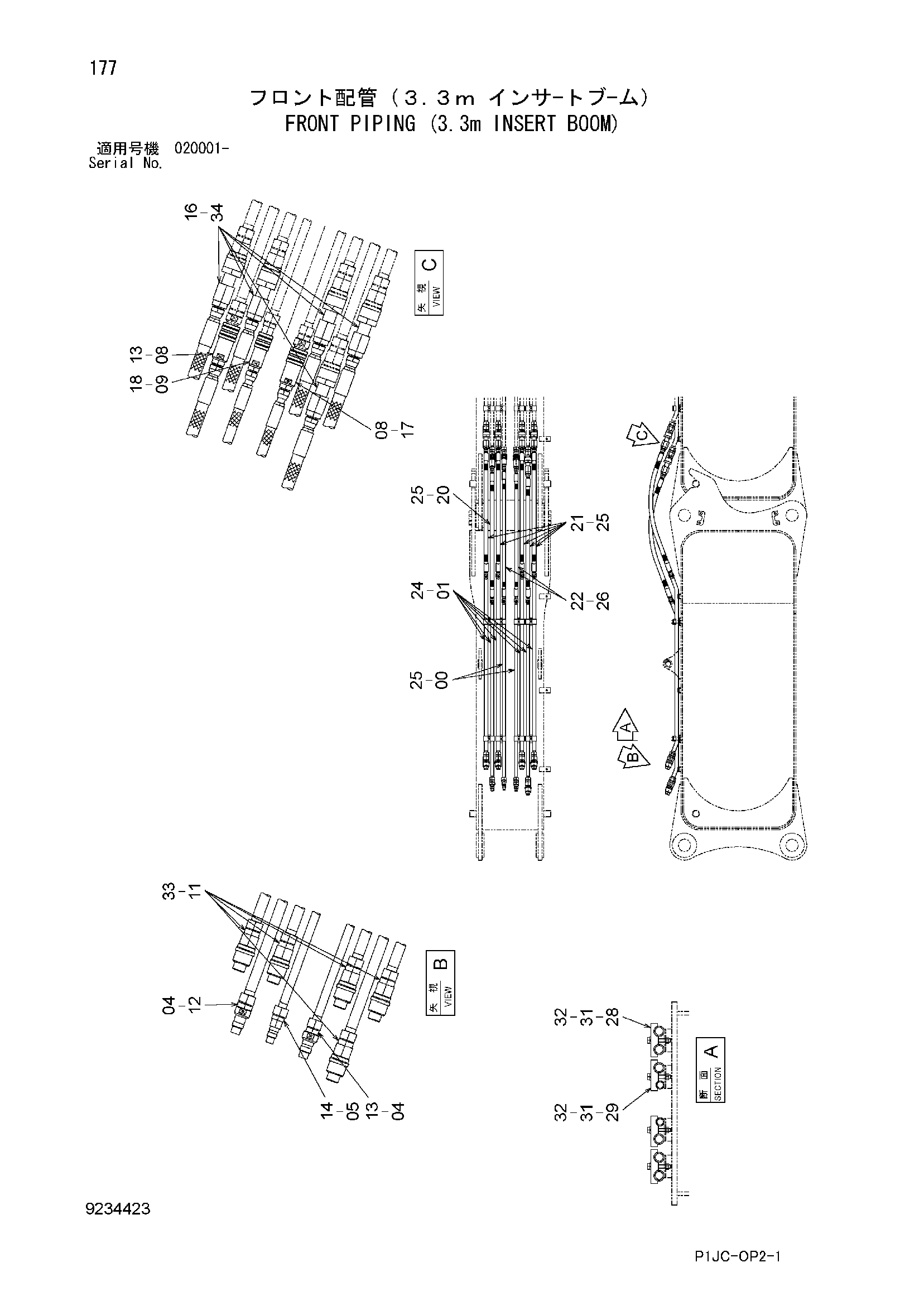

Заводская схема «Гидролинии рабочего оборудования (3.3m вставка стрела)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761748 | Трубка | 2 |
| 01 | 9761749 | Трубка | 6 |
| 04 | 4455883 | Самоуплотняющееся соединение | 2 |
| 05 | 4455881 | Самоуплотняющееся соединение | 1 |
| 08 | 4455882 | Самоуплотняющееся соединение | 2 |
| 09 | 4455880 | Самоуплотняющееся соединение | 1 |
| 11 | A853100 | Адаптер | 5 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | A853180 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A853188 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A853168 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853108 | Адаптер | 5 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | A853186 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | A853166 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4259446 | Шланг | 1 |
| 21 | 4265832 | Шланг | 5 |
| 22 | 4259445 | Шланг | 2 |
| 24 | 4187329 | Уплотнительное кольцо | 6 |
| 25 | 4187328 | Уплотнительное кольцо | 14 |
| 26 | 4187308 | Уплотнительное кольцо | 4 |
| 28 | 4612395 | Хомут трубки | 4 |
| 29 | 4612394 | Хомут трубки | 4 |
| 31 | J901270 | Болт | 16 |
| 32 | A590912 | Пружинная шайба | 16 |
| 33 | 4665541 | Самоуплотняющееся соединение | 5 |
| 34 | 4665540 | Самоуплотняющееся соединение | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
