Трубопроводы системы смазки (BER рукоять 2.9m) — HITACHI ZX870H-3

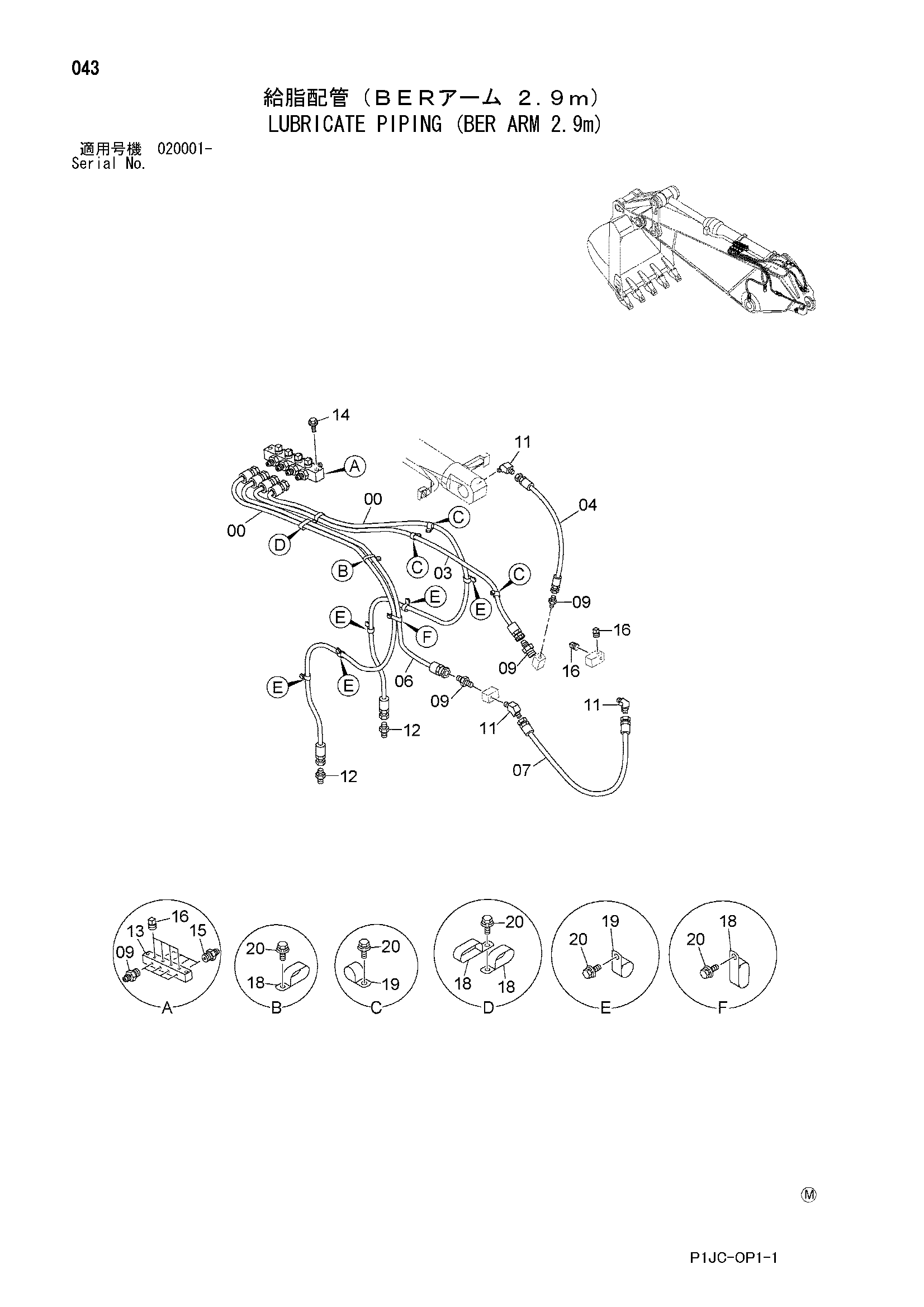

Заводская схема «Трубопроводы системы смазки (BER рукоять 2.9m)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4258882 | Нейлоновый шланг | 2 |
| 03 | 4258878 | Нейлоновый шланг | 1 |
| 04 | 4634395 | Шланг | 1 |
| 06 | 4262279 | Нейлоновый шланг | 1 |
| 07 | 4351853 | Шланг | 1 |
| 09 | 4154651 | Адаптер | 7 |
| 11 | 4154655 | Угловой штуцер | 3 |
| 12 | 4298744 | Адаптер | 2 |
| 13 | 4646047 | Блок | 1 |
| 14 | J271050 | Болт с шайбой | 2 |
| 14A | J901050 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 16 | 94-2022 | Пробка | 6 |
| 18 | 4192018 | Зажим | 4 |
| 19 | 4190261 | Зажим | 8 |
| 20 | J271025 | Болт с шайбой | 11 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
