Поворот трубопроводы (3.3m вставка стрела)(R: 1-трубка, L: 2-пипес) — HITACHI ZX870H-3

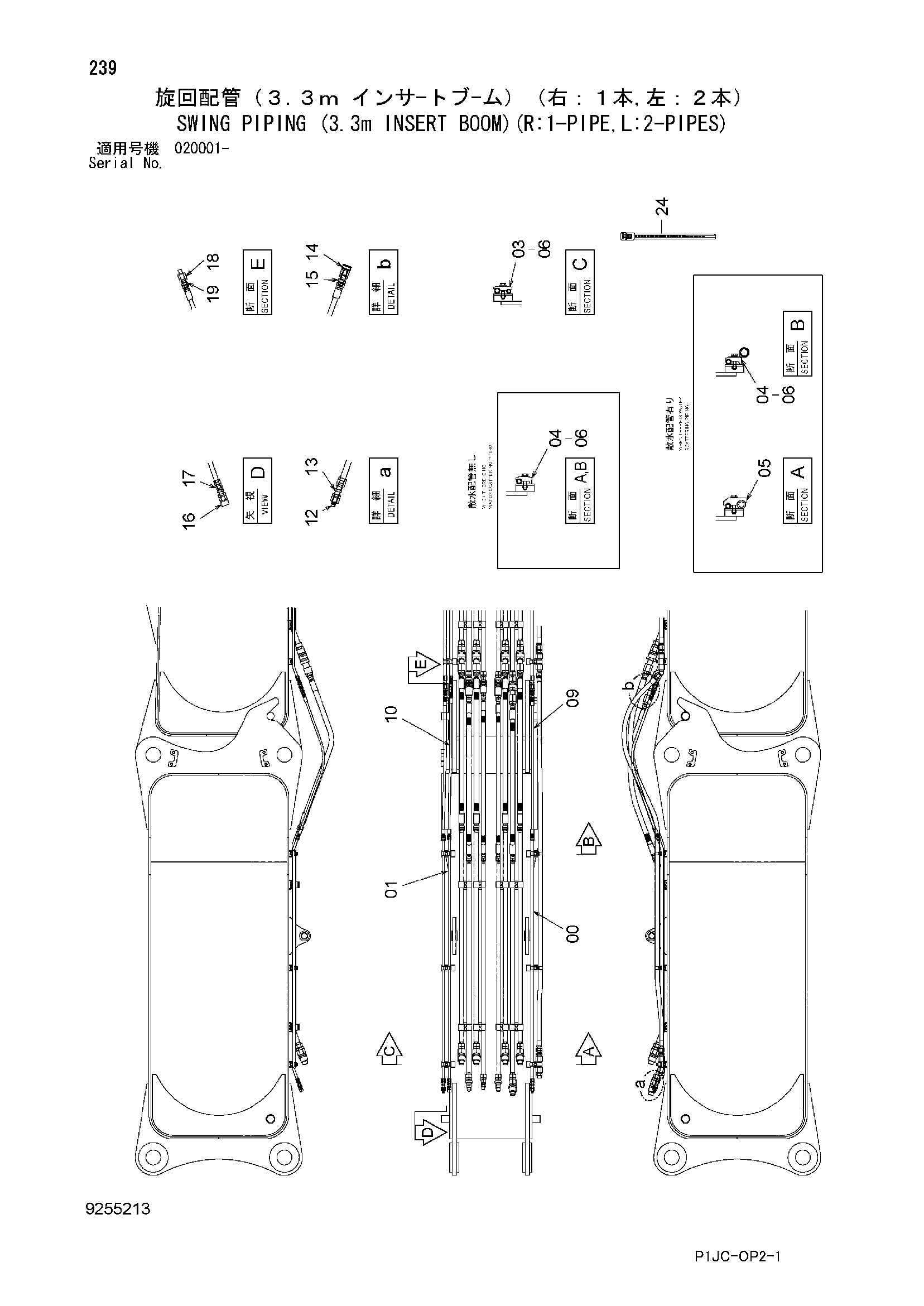

Заводская схема «Поворот трубопроводы (3.3m вставка стрела)(R: 1-трубка, L: 2-пипес)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765054 | Трубка | 2 |
| 01 | 9765055 | Трубка | 1 |
| 03 | 4202559 | Хомут трубки | 3 |
| 04 | 4190125 | Хомут трубки | 3 |
| 05 | 4628783 | Хомут трубки | 1 |
| 06 | J271255 | Болт с шайбой | 6 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4305268 | Шланг | 2 |
| 10 | 4305232 | Шланг | 1 |
| 12 | 4166110 | Самоуплотняющееся соединение | 2 |
| 13 | 94-1703 | Адаптер | 2 |
| 14 | 4166235 | Самоуплотняющееся соединение | 2 |
| 15 | 4221287 | Адаптер | 2 |
| 16 | 4166236 | Самоуплотняющееся соединение | 1 |
| 17 | 4215477 | Адаптер | 1 |
| 18 | 4166109 | Самоуплотняющееся соединение | 1 |
| 19 | 4154652 | Адаптер | 1 |
| 24 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
