Орошение трубопроводы (3.6m HD рукоять)(левый) — HITACHI ZX870H-3

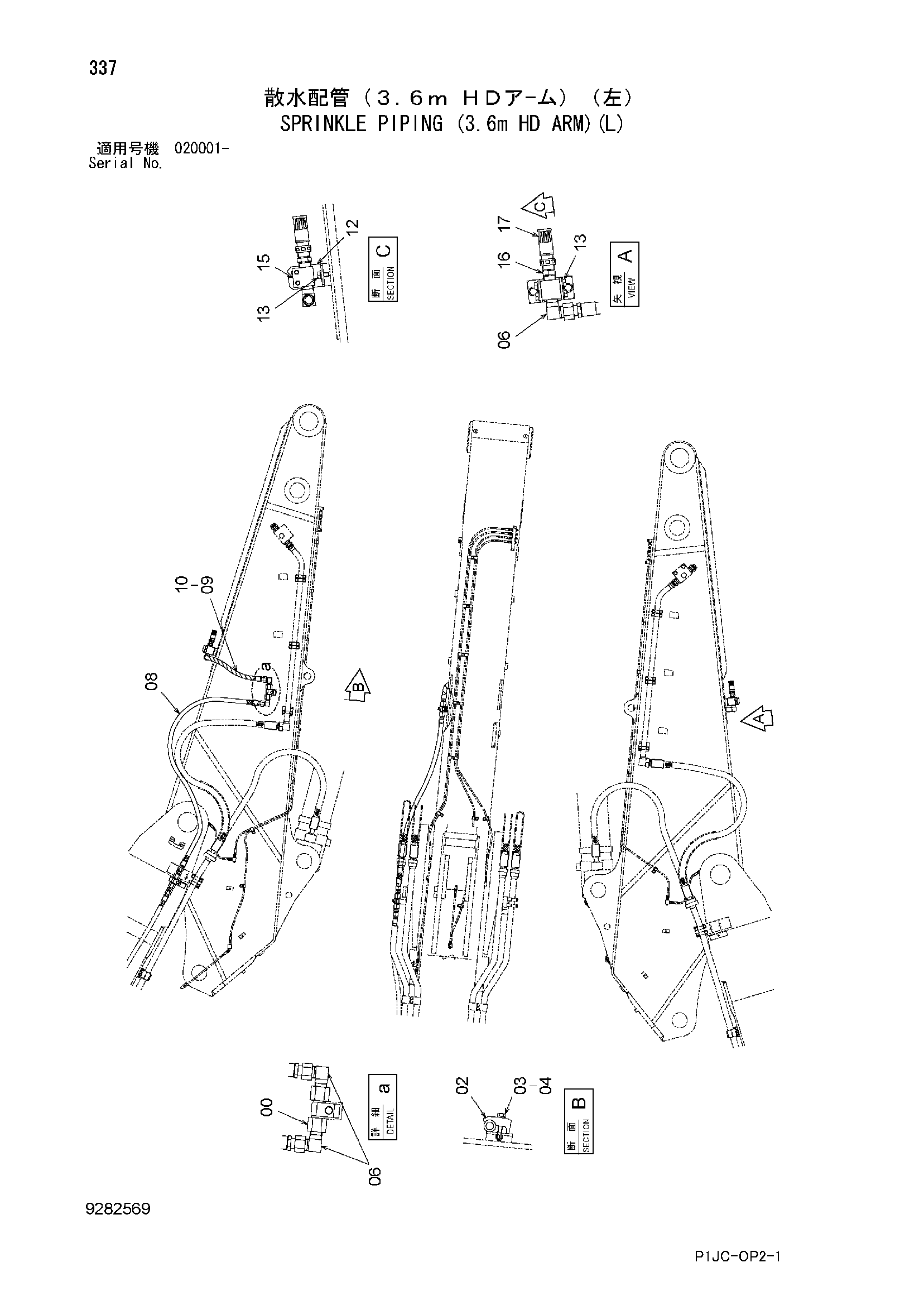

Заводская схема «Орошение трубопроводы (3.6m HD рукоять)(левый)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 02 | 4190127 | Хомут трубки | 1 |
| 03 | J901270 | Болт | 1 |
| 04 | A590912 | Пружинная шайба | 1 |
| 06 | 94-1405 | Угловой штуцер | 3 |
| 08 | 4634041 | Шланг | 1 |
| 09 | 4200482 | Шланг | 1 |
| 10 | 4327294 | Защитный кожух | 2 |
| 12 | 8101694 | Кронштейн | 1 |
| 13 | J271225 | Болт с шайбой | 6 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4615170 | Блок | 1 |
| 16 | 94-1705 | Адаптер | 1 |
| 17 | 4648124 | Форсунка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
