Трубопроводы системы смазки (6.0m верхний стрела) — HITACHI ZX870H-3

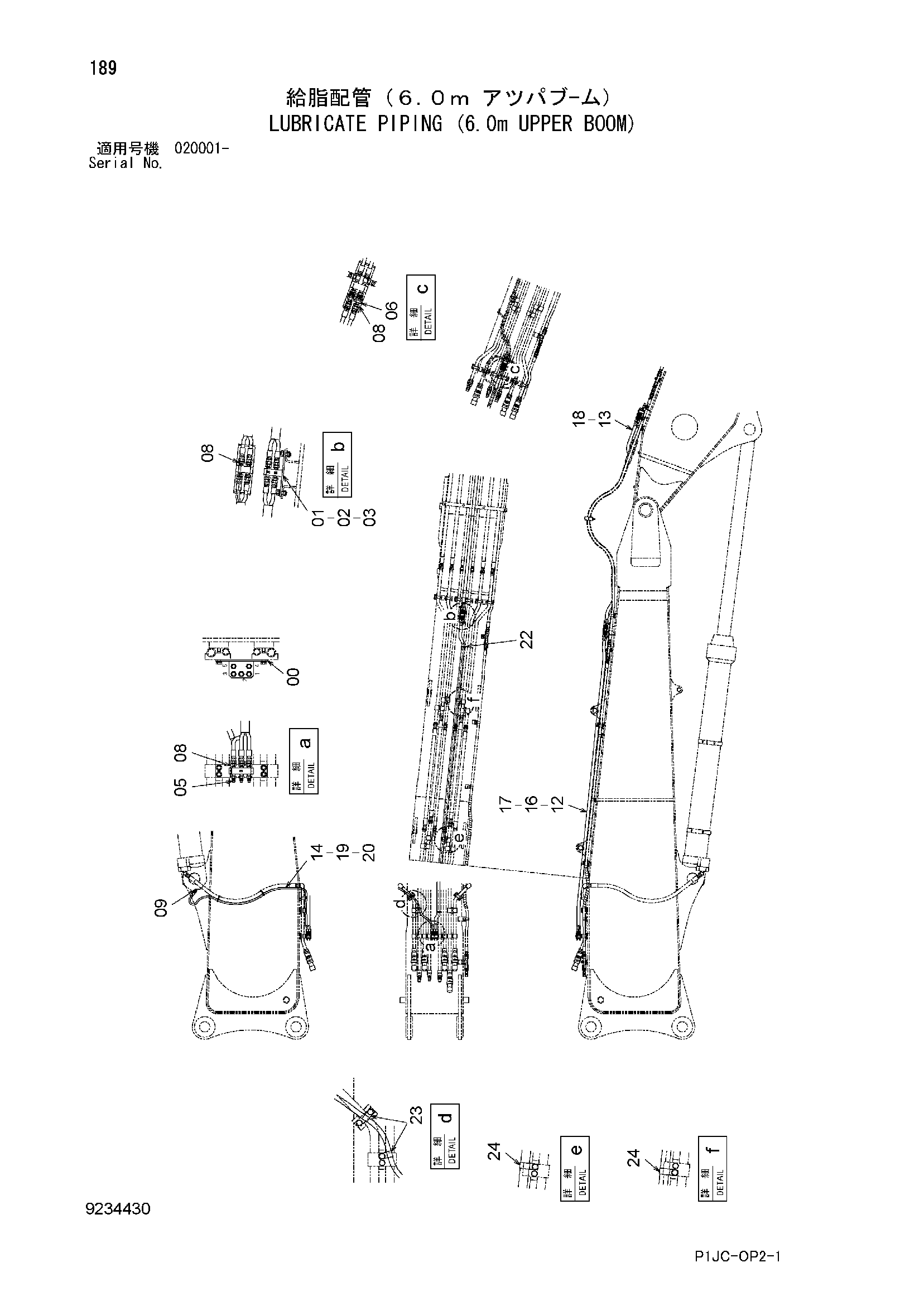

Заводская схема «Трубопроводы системы смазки (6.0m верхний стрела)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761798 | Блок | 1 |
| 01 | 8094527 | Блок | 1 |
| 02 | J901230 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 05 | 4613332 | Самоуплотняющееся соединение | 5 |
| 06 | 4613333 | Самоуплотняющееся соединение | 4 |
| 08 | 4154651 | Адаптер | 17 |
| 09 | 4154655 | Угловой штуцер | 1 |
| 11 | 4613722 | Шланг в сборе | 1 |
| 12 | 4605050 | Шланг | 4 |
| 13 | 4368162 | Шланг | 4 |
| 14 | 4402568 | Шланг | 1 |
| 16 | 4487204 | Защитный кожух | 1 |
| 17 | 4487205 | Защитный кожух | 1 |
| 18 | 4487203 | Защитный кожух | 1 |
| 19 | 4605137 | Защитный кожух | 1 |
| 20 | 4613717 | Защитный кожух | 1 |
| 22 | 4121859 | Ленточный зажим | 10 |
| 23 | 4190253 | Зажим | 2 |
| 24 | 4190264 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
