Поворот трубопроводы (3.6m HD рукоять)(R: 1-трубка, L: 2-пипес) — HITACHI ZX870H-3

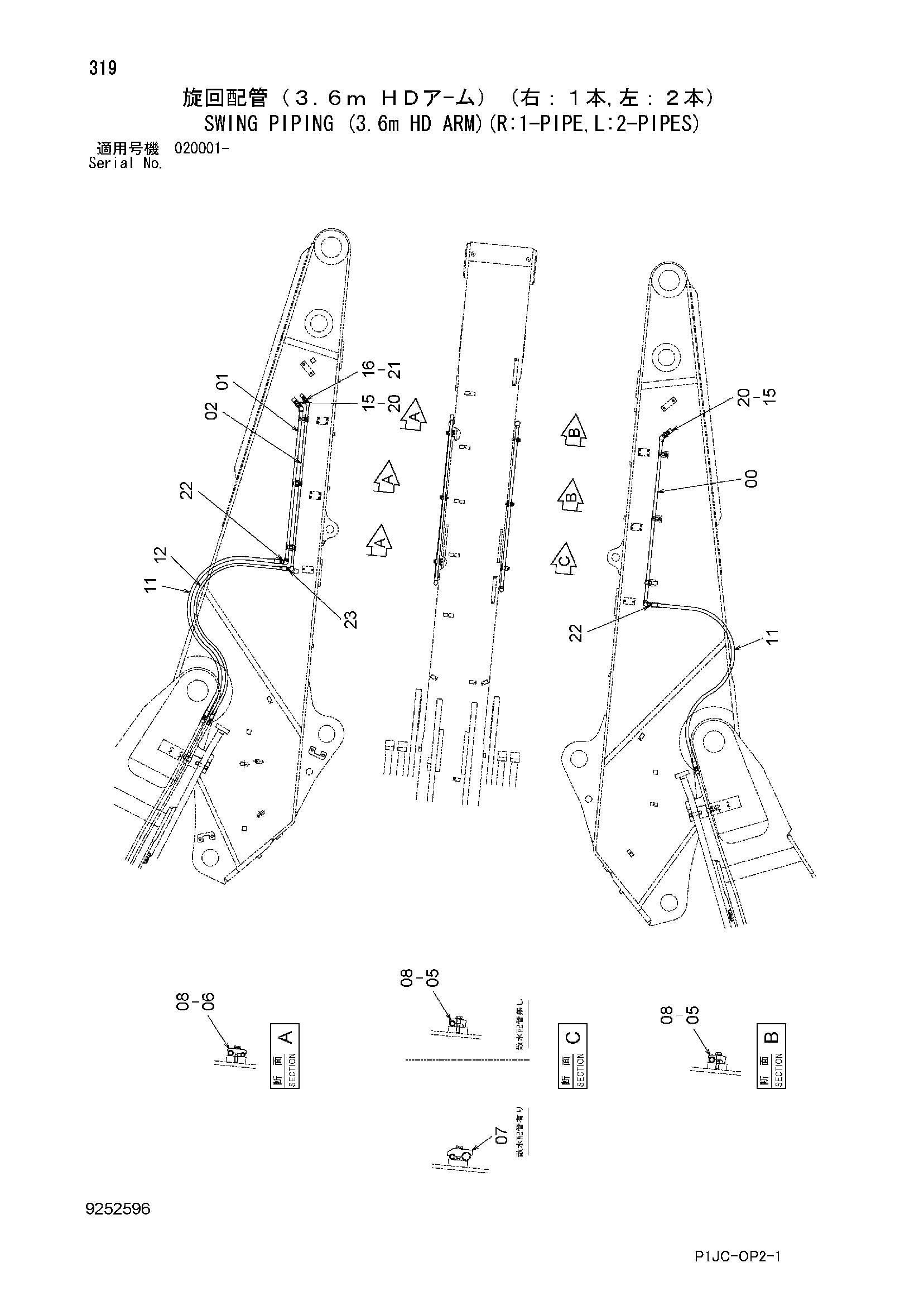

Заводская схема «Поворот трубопроводы (3.6m HD рукоять)(R: 1-трубка, L: 2-пипес)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100037 | Трубка | 1 |
| 01 | 8100038 | Трубка | 1 |
| 02 | 9748200 | Трубка | 1 |
| 05 | 4190125 | Хомут трубки | 3 |
| 06 | 4202559 | Хомут трубки | 3 |
| 07 | 4628783 | Хомут трубки | 1 |
| 08 | J271255 | Болт с шайбой | 6 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4626251 | Шланг | 2 |
| 12 | 4633999 | Шланг | 1 |
| 15 | 94-1303 | Адаптер | 2 |
| 16 | 94-1302 | Адаптер | 1 |
| 20 | 9719234 | Унион | 2 |
| 21 | 4180195 | Соединительный штуцер | 1 |
| 22 | 4223519 | Пробка унион | 2 |
| 23 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
