Джакк-уп устройство — HITACHI ZX870H-3

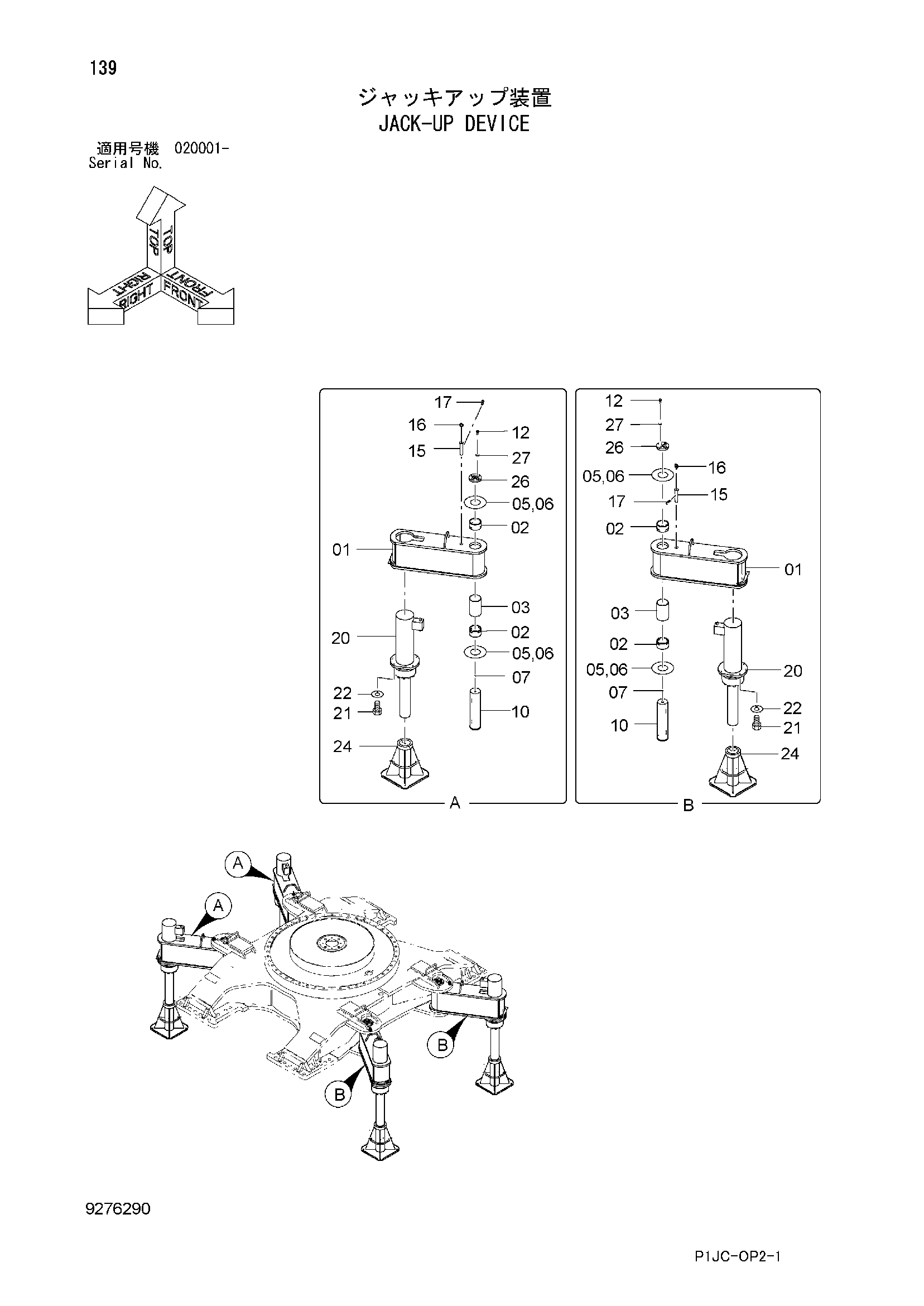

Заводская схема «Джакк-уп устройство» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7052548 | Тяга | 4 |
| 02 | 4443884 | Втулка | 8 |
| 03 | 4668722 | Проставка | 4 |
| 05 | 4373799 | Упорная пластина 2.0mm | 8 |
| 06 | 4373798 | Упорная пластина 1.0mm | 8 |
| 07 | J75481 | Пресс-маслёнка | 4 |
| 10 | 3110002 | Палец | 4 |
| 12 | J921635 | Болт | 16 |
| 15 | 4648519 | Палец | 4 |
| 16 | 4091248 | Болт проушина | 4 |
| 17 | 4080985 | Стопорный палец | 4 |
| 20 | 4651265 | Гидроцилиндр. джакк | 4 |
| 21 | J921660 | Болт | 20 |
| 22 | A590916 | Пружинная шайба | 20 |
| 24 | 7031086 | Поплавок | 4 |
| 26 | 4677494 | Ограничитель | 4 |
| 27 | J222016 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
