Погрузчик передний (2) — HITACHI ZX870H-3

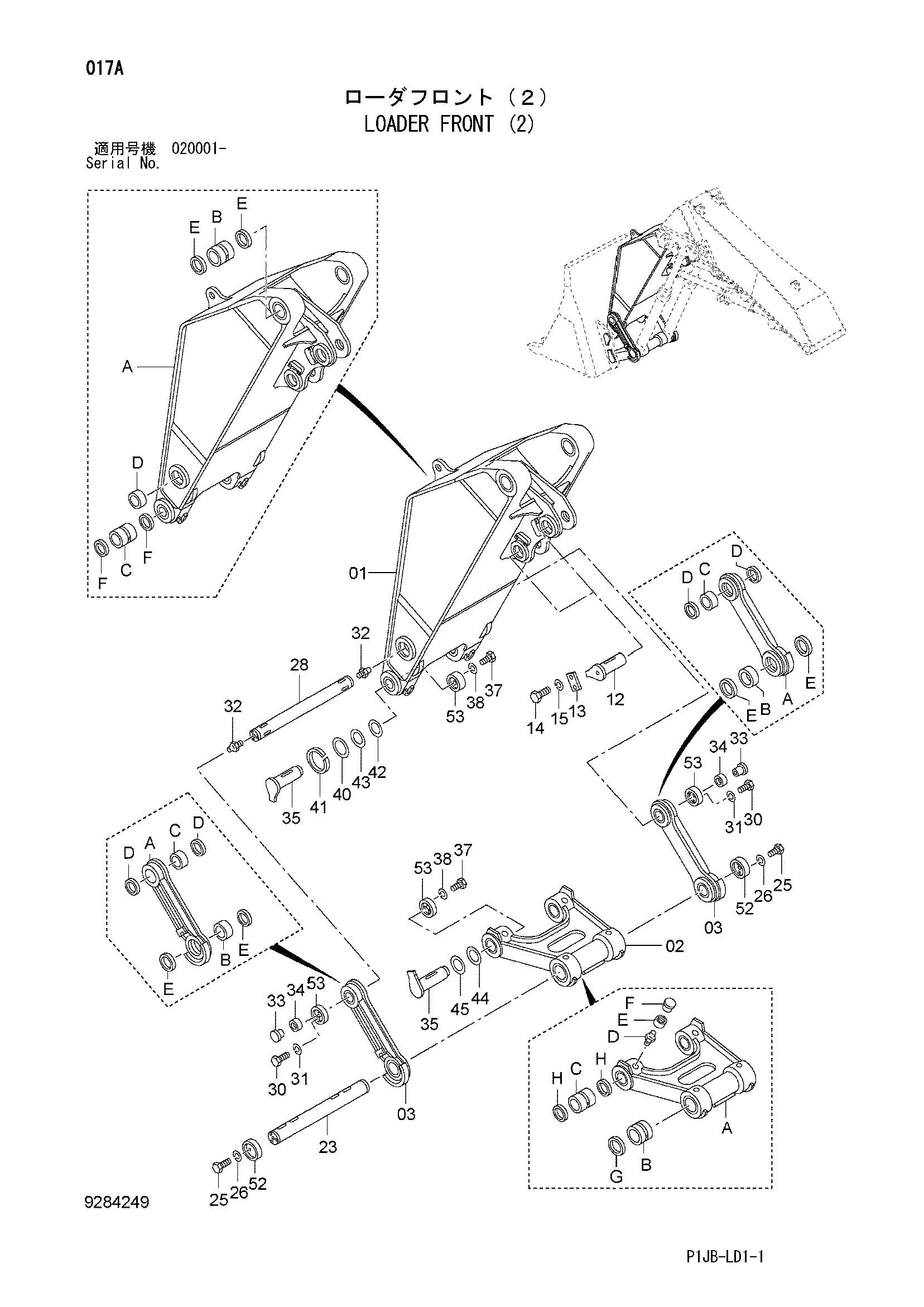

Заводская схема «Погрузчик передний (2)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9284249	Рукоять в сборе	1
01A	5011630	Рукоять	1
01B	4246589	Втулка	2
01C	4277848	Втулка	2
01D	4246591	Втулка	2
01E	4251754	Уплотнение даст	4
01F	4251752	Пылезащитное уплотнение	4
02	9088987	Тяга A в сборе	1
02A	7024657	Тяга A	1
02B	4246593	Втулка	2
02C	4246594	Втулка	2
02D	J75481	Пресс-маслёнка	4
02E	4130686	Втулка	4
02F	4105912	Колпачок	4
02G	4251753	Пылезащитное уплотнение	2
02H	4251752	Пылезащитное уплотнение	4
03	9100287	Тяга B в сборе	2
03A	7024031	Тяга B	1
03B	4270637	Втулка	1
03C	4246601	Втулка	1
03D	4251752	Пылезащитное уплотнение	2
03E	4251753	Пылезащитное уплотнение	2
12	8045691	Палец	2
13	4122729	Пластина	2
14	J912045	Болт	4
15	A590920	Пружинная шайба	4
23	3054766	Палец	1
25	J912045	Болт	6
26	A590920	Пружинная шайба	6
28	3047340	Палец	1
30	J901640	Болт	6
31	A590916	Пружинная шайба	6
32	J75481	Пресс-маслёнка	2
33	4105912	Колпачок	2
34	4130686	Втулка	2
35	8045694	Палец	4
37	J901640	Болт	12
38	A590916	Пружинная шайба	12
40	4102704	Уплотнительное кольцо	2
41	4102702	Кольцо	2
42	4232239	Регулировочная шайба 1.2mm	2
43	4296987	Регулировочная шайба 2.3mm	1
44	4232239	Регулировочная шайба 1.2mm	2
45	4296987	Регулировочная шайба 2.3mm	1
52	4393383	Ограничитель	2
53	4393378	Ограничитель	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
