Трубопроводы системы смазки (7.7m средний рукоять) — HITACHI ZX870H-3

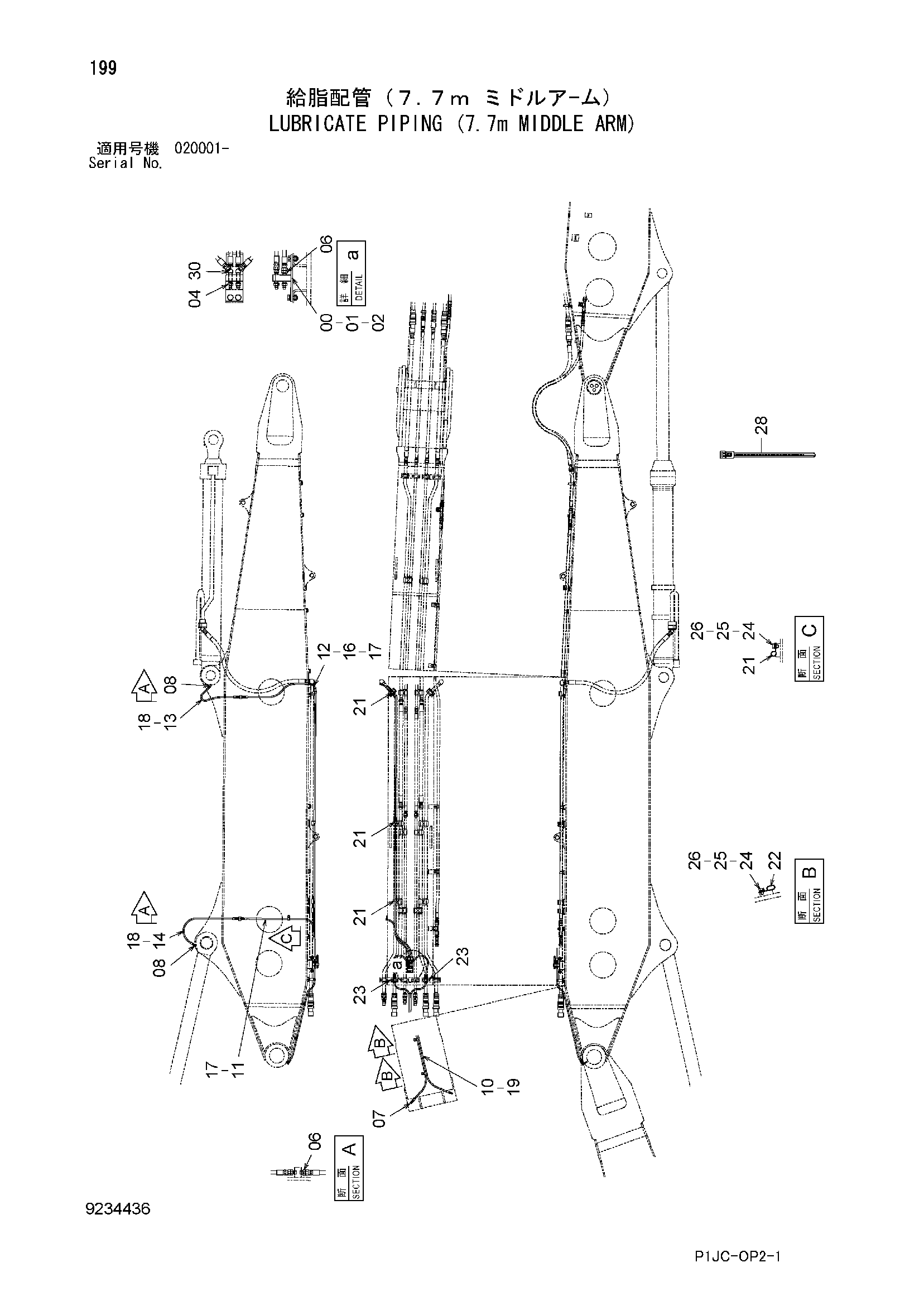

Заводская схема «Трубопроводы системы смазки (7.7m средний рукоять)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094527 | Блок | 1 |
| 01 | J901230 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 04 | 4613332 | Самоуплотняющееся соединение | 4 |
| 06 | 4154651 | Адаптер | 6 |
| 07 | 4154656 | Угловой штуцер | 2 |
| 08 | 4154655 | Угловой штуцер | 2 |
| 10 | 4473442 | Шланг | 2 |
| 11 | 4486004 | Шланг | 1 |
| 12 | 4449168 | Шланг | 1 |
| 13 | 4437292 | Шланг | 1 |
| 14 | 4605044 | Шланг | 1 |
| 16 | 4487206 | Защитный кожух | 1 |
| 17 | 4613717 | Защитный кожух | 2 |
| 18 | 4605137 | Защитный кожух | 2 |
| 19 | 4327293 | Защитный кожух | 5 |
| 21 | 4190253 | Зажим | 4 |
| 22 | 4190292 | Зажим | 2 |
| 23 | 4190275 | Зажим | 2 |
| 24 | J901016 | Болт | 3 |
| 25 | A590910 | Пружинная шайба | 3 |
| 26 | A590110 | Плоская шайба | 3 |
| 28 | 4121859 | Ленточный зажим | 10 |
| 30 | 4154655 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
