Каталог запчастей HITACHI
Рама — HITACHI ZX870H-3

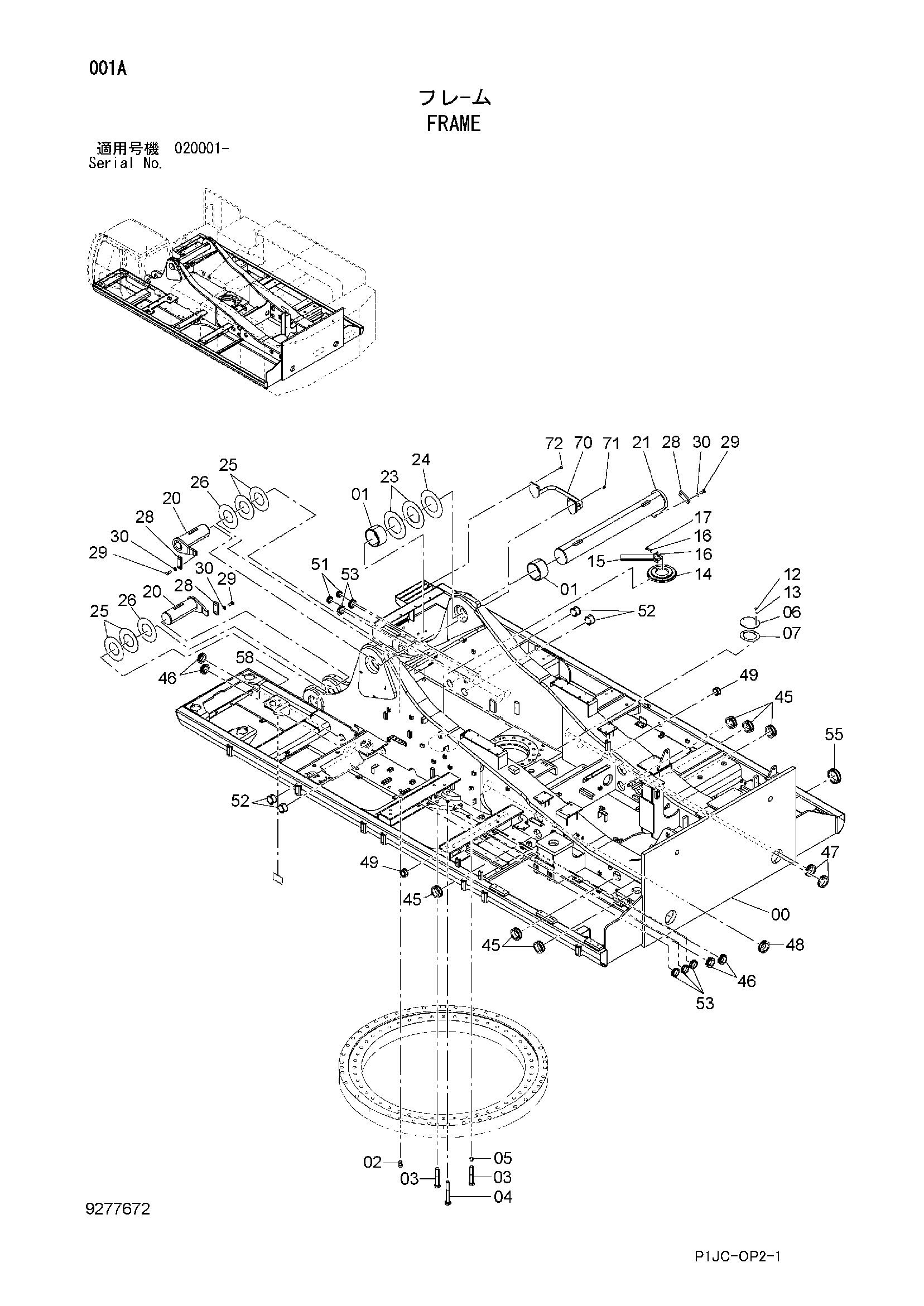

Заводская схема «Рама» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011402 | Рама основной | 1 |
| 01 | 4640461 | Втулка | 2 |
| 02 | 4293389 | Установочный штифт | 2 |
| 03 | J833314 | Болт | 37 |
| 04 | J833319 | Болт | 4 |
| 05 | 427154 | Пробка | 10 |
| 06 | 4261282 | Пластина | 1 |
| 07 | 4261283 | Манжета | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | 4205476 | Крышка резиновый | 1 |
| 15 | 8039014 | Ограничитель | 1 |
| 16 | 4114404 | Шайба | 4 |
| 17 | J901435 | Болт | 2 |
| 20 | 8109339 | Палец | 2 |
| 22 | 8111553 | Палец | 1 |
| 23 | 4642174 | Регулировочная шайба 2.3mm | 2 |
| 24 | 4642173 | Регулировочная шайба 1.0mm | 1 |
| 25 | 4219932 | Регулировочная шайба 1.6mm | 4 |
| 26 | 4219933 | Регулировочная шайба 1.0mm | 2 |
| 28 | 4122729 | Пластина | 3 |
| 29 | J912045 | Болт | 6 |
| 30 | A590920 | Пружинная шайба | 6 |
| 45 | 4196826 | Резиновая втулка | 6 |
| 46 | 4226533 | Резиновая втулка | 4 |
| 47 | 4190960 | Резиновая втулка | 2 |
| 48 | 4191977 | Резиновая втулка | 1 |
| 49 | 4410187 | Резиновая втулка | 2 |
| 51 | 4641124 | Резиновая втулка | 2 |
| 52 | 4642465 | Резиновая втулка | 4 |
| 53 | 4642466 | Резиновая втулка | 5 |
| 55 | 4653122 | Резиновая втулка | 1 |
| 58 | M492564 | Приводной винт | 5 |
| 61 | 429597 | Пробка | 14 |
| 70 | 8105203 | Поручень | 1 |
| 71 | J271230 | Болт с шайбой | 2 |
| 71A | J901230 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | J271235 | Болт с шайбой | 2 |
| 72A | J901235 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
