Гидролинии рабочего оборудования (10.5m рукоять) — HITACHI ZX870H-3

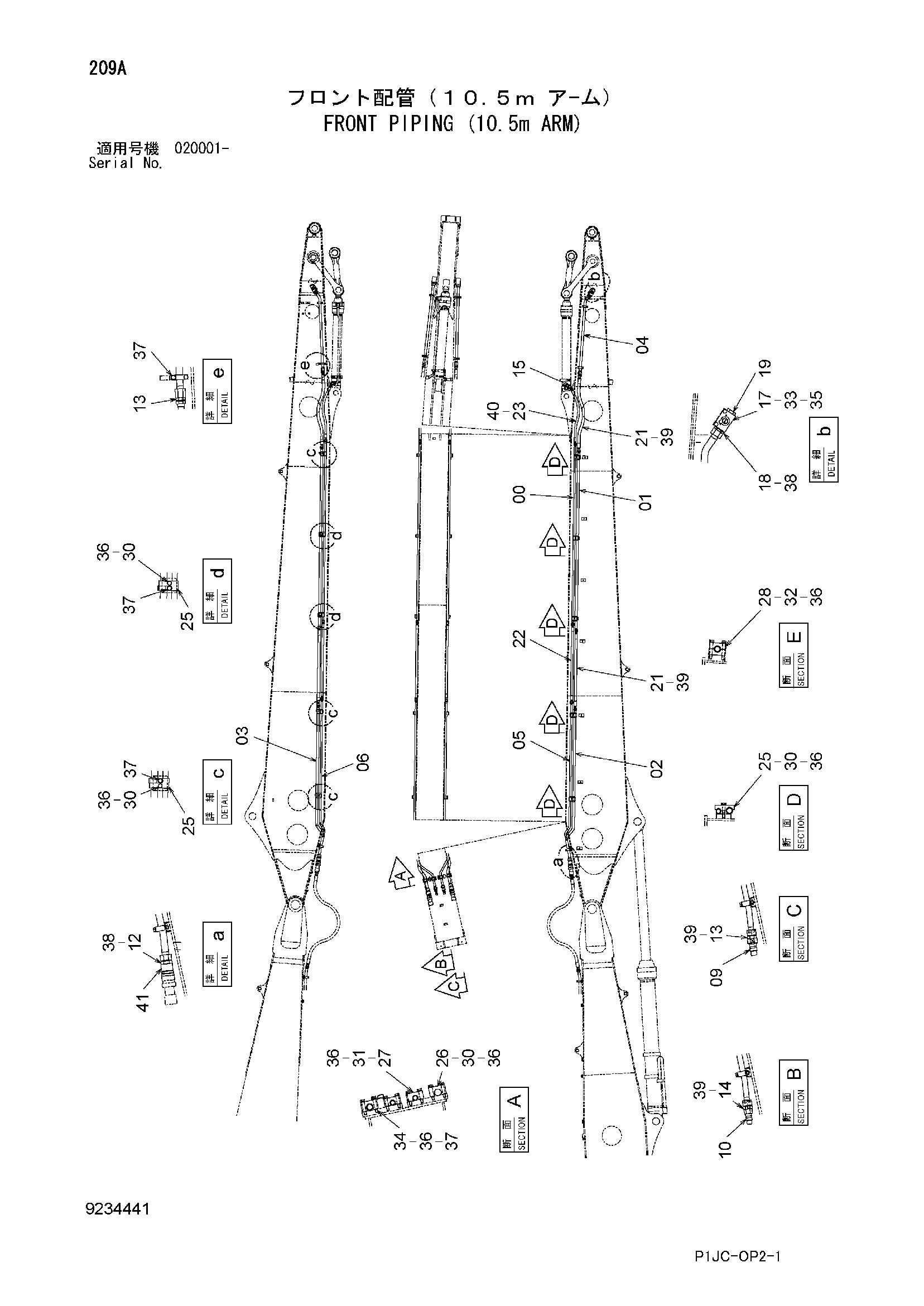

Заводская схема «Гидролинии рабочего оборудования (10.5m рукоять)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761761 | Трубка | 2 |
| 01 | 9761762 | Трубка | 2 |
| 02 | 8094383 | Трубка | 1 |
| 03 | 8094384 | Трубка | 1 |
| 04 | 8094389 | Трубка | 2 |
| 05 | 8094390 | Трубка | 1 |
| 06 | 8094391 | Трубка | 1 |
| 09 | 4455883 | Самоуплотняющееся соединение | 1 |
| 10 | 4455881 | Самоуплотняющееся соединение | 1 |
| 12 | A853100 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | A853188 | Адаптер | 3 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A853168 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853366 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4447675 | Запорный клапан | 2 |
| 18 | 4205196 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4113926 | Пробка | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4613481 | Шланг | 4 |
| 22 | 4613482 | Шланг | 2 |
| 23 | 4613483 | Шланг | 2 |
| 25 | 4612394 | Хомут трубки | 10 |
| 26 | 4612535 | Хомут трубки | 2 |
| 27 | 4612536 | Хомут трубки | 2 |
| 28 | 4334363 | Хомут трубки | 8 |
| 30 | J901270 | Болт | 23 |
| 31 | J901265 | Болт | 4 |
| 32 | J901290 | Болт | 8 |
| 33 | J901080 | Болт | 4 |
| 34 | J901275 | Болт | 1 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | A590912 | Пружинная шайба | 36 |
| 37 | A590112 | Плоская шайба | 7 |
| 38 | 4187329 | Уплотнительное кольцо | 4 |
| 39 | 4187328 | Уплотнительное кольцо | 10 |
| 40 | 4187308 | Уплотнительное кольцо | 8 |
| 41 | 4665541 | Самоуплотняющееся соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
