Поворот сигнализация устройство — HITACHI ZX870H-3

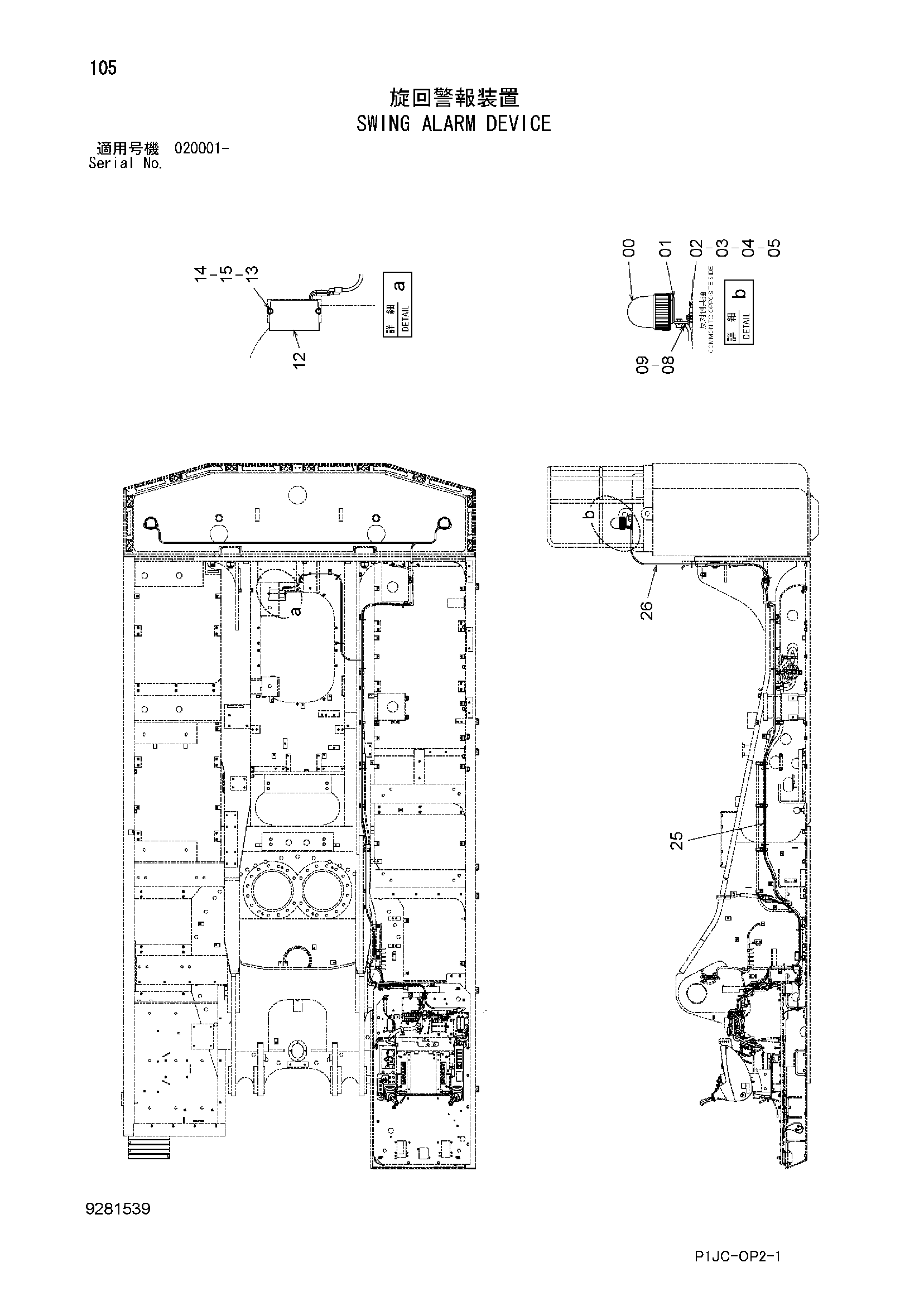

Заводская схема «Поворот сигнализация устройство» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 01 | 9765511 | Кронштейн | 2 |
| 02 | 4303097 | Магнит | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 04 | J260614 | Болт с шайбой | 4 |
| 04A | J900614 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | M500605 | Гайка | 4 |
| 08 | 4190261 | Зажим | 2 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4179752 | Зуммер | 1 |
| 13 | J900800 | Болт | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | A590108 | Плоская шайба | 2 |
| 25 | 3110545 | Жгут проводов | 1 |
| 26 | 3110298 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
