Основные гидролинии (гидромолот) — HITACHI ZX870H-3

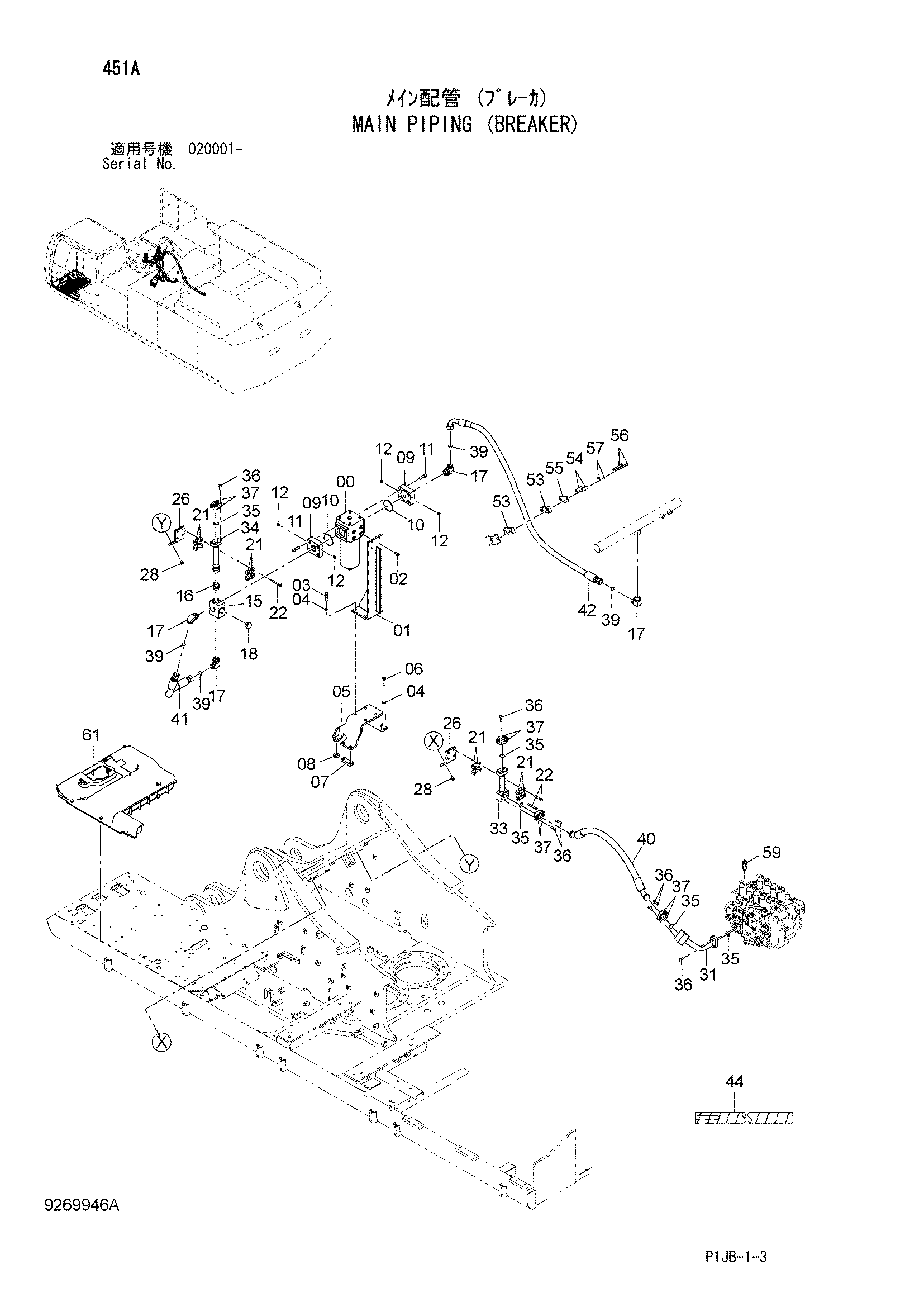

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4391742	Фильтр	1
01	7027396	Кронштейн	1
02	J271235	Болт с шайбой	4
02A	J901235	Болт	1
02B	J222012	Шайба	1
03	J901665	Болт	4
04	J222016	Шайба	10
05	8095892	Кронштейн	1
06	J901660	Болт	6
07	4619279	Пластина	2
08	4619280	Пластина	2
09	3065589	Фланец трубка	2
10	A811100	Уплотнительное кольцо	2
11	M341660	Болт с внутренним шестигранником	8
12	4093624	Пробка	4
12A	957366	Уплотнительное кольцо	1
15	4409420	Клапан селектор	1
16	4042035	Адаптер	1
16A	970860	Уплотнительное кольцо	1
17	A853300	Угловой штуцер	4
17A	970860	Уплотнительное кольцо	1
18	4154693	Пробка	1
18A	970860	Уплотнительное кольцо	1
21	4334364	Хомут трубки	8
22	J271295	Болт с шайбой	8
22A	J901295	Болт	1
22B	J222012	Шайба	1
26	8107100	Кронштейн	2
28	J271230	Болт с шайбой	8
28A	J901230	Болт	1
28B	J222012	Шайба	1
31	8107079	Трубка	1
33	8069971	Трубка	1
34	9748841	Трубка	1
35	4508805	Уплотнительное кольцо	5
36	M341445	Болт с внутренним шестигранником	20
37	4089703	Разъёмный фланец	8
39	4187329	Уплотнительное кольцо	4
40	4661411	Шланг	1
41	4475901	Шланг	1
42	4656149	Шланг	1
44	4327294	Защитный кожух	10
53	4349621	Хомут шланга	2
54	4349648	Проставка	2
55	4341803	Пластина	1
56	J901200	Болт	2
57	A590912	Пружинная шайба	2
59	4469380	Предохранительный клапан	1
61	4654418	Коврик пол (гидромолот)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
