Погрузчик гидролинии рабочего оборудования (3) — HITACHI ZX870H-3

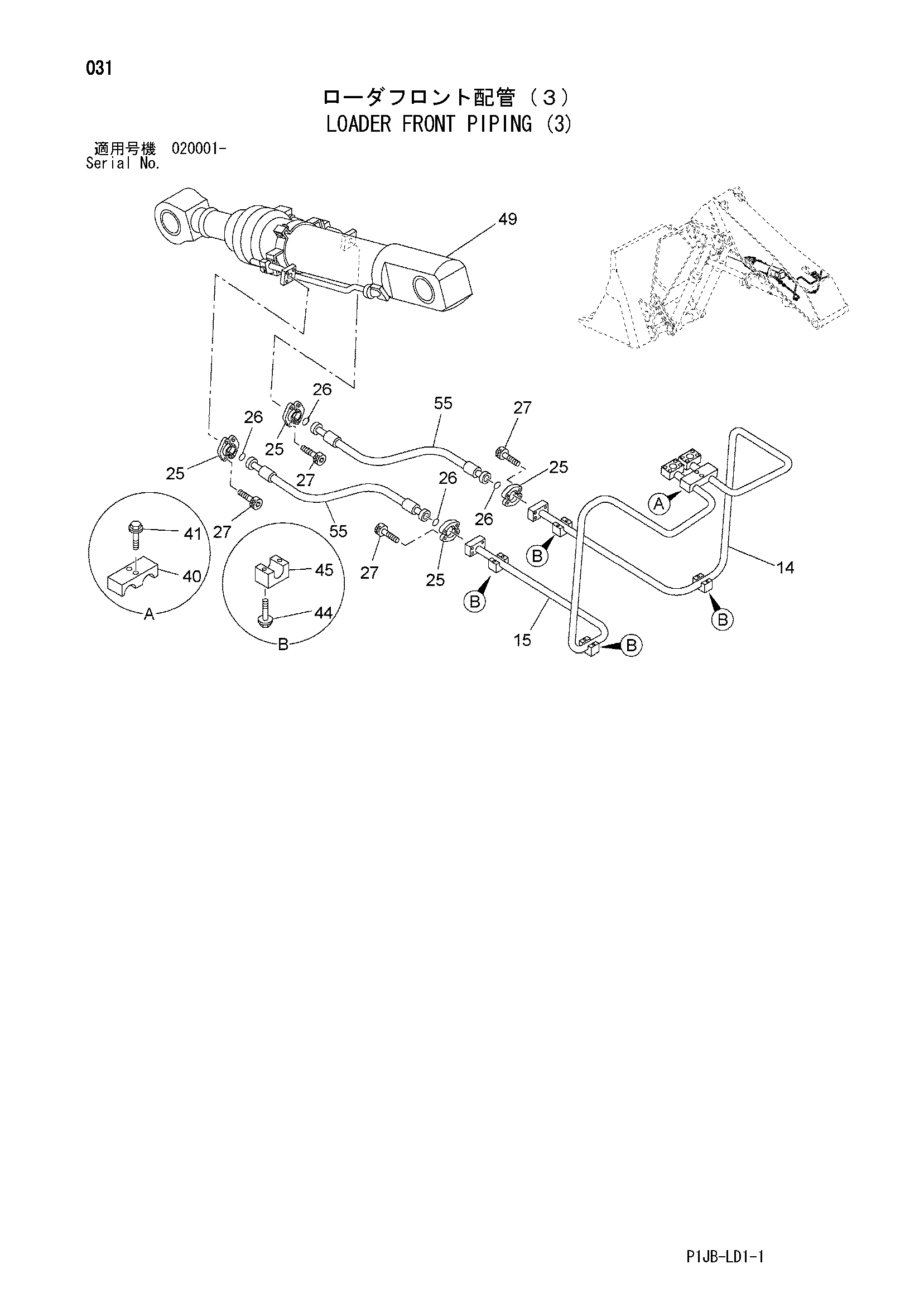

Заводская схема «Погрузчик гидролинии рабочего оборудования (3)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 8090163 | Трубка | 1 |
| 15 | 8090164 | Трубка | 1 |
| 25 | 4085560 | Разъёмный фланец | 8 |
| 26 | 966993 | Уплотнительное кольцо | 4 |
| 27 | M341240 | Болт с внутренним шестигранником | 16 |
| 40 | 4250763 | Хомут трубки | 1 |
| 41 | J011270 | Болт с шайбой | 2 |
| 41 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 44 | J011270 | Болт с шайбой | 8 |
| 44 | J271270 замена: J901270 | Болт с шайбой | 8 |
| 45 | 4275455 | Хомут трубки | 4 |
| 49 | 4243498 | Гидроцилиндр. уровень | 1 |
| 55 | 4421241 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
