Гидроцилиндр. уровень (погрузчик) — HITACHI ZX870H-3

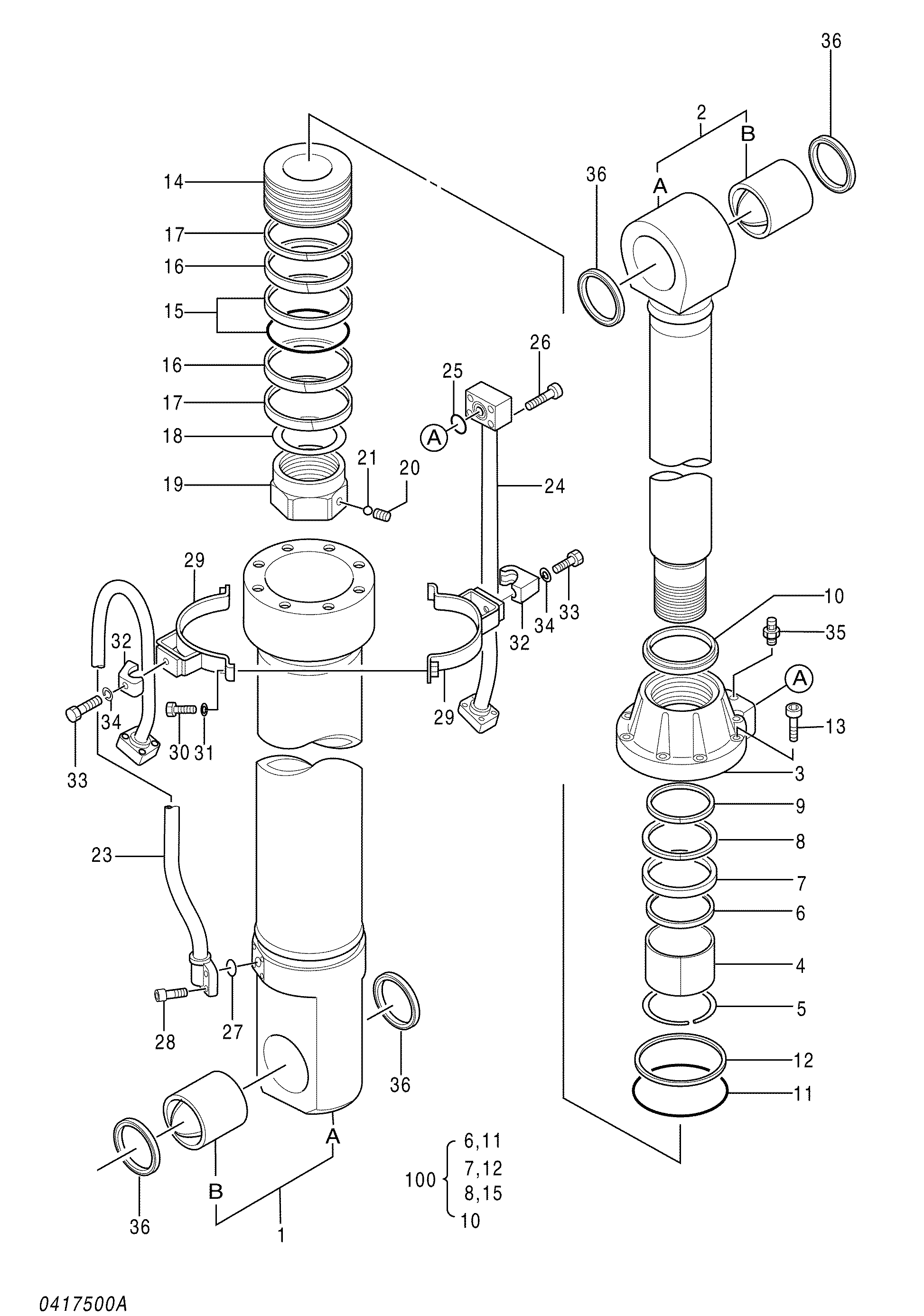

Заводская схема «Гидроцилиндр. уровень (погрузчик)» для HITACHI ZX870H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243498 | Гидроцилиндр. уровень | 1 | |
| 1 | 4291363 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0417501 | Труба гидроцилиндра | 1 |
| 1B | 0417402 | Втулка пальца | 1 |
| 2 | 4291364 | Шток поршня в сборе | 1 |
| 2A | 0417502 | Шток поршня | 1 |
| 2B | 0417402 | Втулка пальца | 1 |
| 3 | 0379805 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0417405 | Кольцо | 1 |
| 7 | 4094949 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0417406 | Кольцо | 1 |
| 10 | 0242506 | Грязесъёмное кольцо | 1 |
| 11 | A811190 | Oーкольцо | 1 |
| 12 | 0257007 | Опорное кольцо | 1 |
| 13 | 0353013 | Болт с внутренним шестигранником | 8 |
| 14 | 0379810 | Поршень | 1 |
| 15 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 16 | 0340108 | Кольцо | 2 |
| 17 | 4199817 | Кольцо | 2 |
| 18 | 0379813 | Регулировочная шайба | 1 |
| 19 | 0379814 | Гайка | 1 |
| 20 | 0379815 | Установочный винт | 1 |
| 21 | 0109124 | Шарик | 1 |
| 23 | 0417503 | Трубка | 1 |
| 24 | 0417504 | Трубка | 1 |
| 25 | 955612 | Oーкольцо | 1 |
| 26 | 0259207 | Болт с внутренним шестигранником | 4 |
| 27 | 984614 | Oーкольцо | 1 |
| 28 | M341236 | Болт с внутренним шестигранником | 4 |
| 29 | 0417505 | Лента | 2 |
| 30 | 0408815 | Болт | 2 |
| 31 | 0325913 | Шайба | 2 |
| 32 | 0309219 | Хомут трубки | 2 |
| 33 | 0237417 | Болт | 2 |
| 34 | 0208516 | Пружинная шайба | 2 |
| 35 | 0237418 | Бреедер воздушный | 1 |
| 36 | 0417415 | Грязесъёмное кольцо | 4 |
| 100 | 4291362 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
